ypt系列变频调速电机

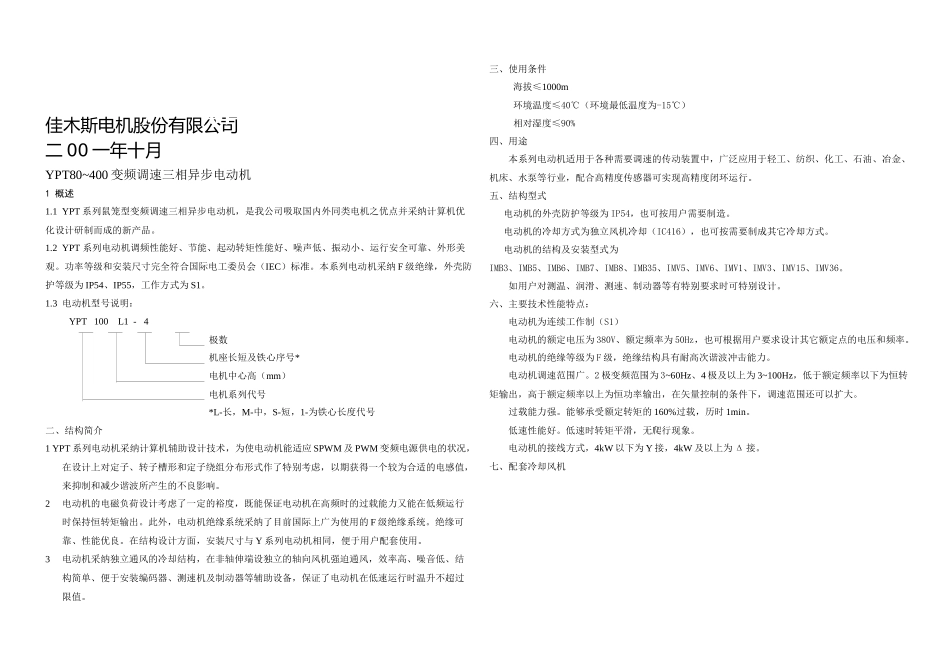

佳木斯电机股份有限公司二 00 一年十月YPT80~400 变频调速三相异步电动机1 概述1.1 YPT 系列鼠笼型变频调速三相异步电动机，是我公司吸取国内外同类电机之优点并采纳计算机优化设计研制而成的新产品。1.2 YPT 系列电动机调频性能好、节能、起动转矩性能好、噪声低、振动小、运行安全可靠、外形美观。功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。本系列电动机采纳 F 级绝缘，外壳防护等级为 IP54、IP55，工作方式为 S1。1.3 电动机型号说明： YPT 100 L1 - 4极数机座长短及铁心序号*电机中心高（mm）电机系列代号*L-长，M-中，S-短，1-为铁心长度代号二、结构简介1 YPT 系列电动机采纳计算机辅助设计技术，为使电动机能适应 SPWM 及 PWM 变频电源供电的状况，在设计上对定子、转子槽形和定子绕组分布形式作了特别考虑，以期获得一个较为合适的电感值，来抑制和减少谐波所产生的不良影响。2电动机的电磁负荷设计考虑了一定的裕度，既能保证电动机在高频时的过载能力又能在低频运行时保持恒转矩输出。此外，电动机绝缘系统采纳了目前国际上广为使用的 F 级绝缘系统。绝缘可靠、性能优良。在结构设计方面，安装尺寸与 Y 系列电动机相同，便于用户配套使用。3电动机采纳独立通风的冷却结构，在非轴伸端设独立的轴向风机强迫通风，效率高、噪音低、结构简单、便于安装编码器、测速机及制动器等辅助设备，保证了电动机在低速运行时温升不超过限值。三、使用条件海拔≤1000m环境温度≤40℃（环境最低温度为-15℃）相对湿度≤90%四、用途本系列电动机适用于各种需要调速的传动装置中，广泛应用于轻工、纺织、化工、石油、冶金、机床、水泵等行业，配合高精度传感器可实现高精度闭环运行。五、结构型式 电动机的外壳防护等级为 IP54，也可按用户需要制造。 电动机的冷却方式为独立风机冷却（IC416），也可按需要制成其它冷却方式。 电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV5、IMV6、IMV1、IMV3、IMV15、IMV36。如用户对测温、润滑、测速、制动器等有特别要求时可特别设计。六、主要技术性能特点：电动机为连续工作制（S1）电动机的额定电压为 380V、额定频率为 50Hz，也可根据用户要求设计其它额定点的电压和频率。电动机的绝缘等级为 F 级，绝缘结构具有耐高次谐波冲击能力。电动机调速范围广。2 极变频范围为 3~60Hz、4 极及以上为 3~100Hz，低于额定频率以下为恒转矩输出，...
