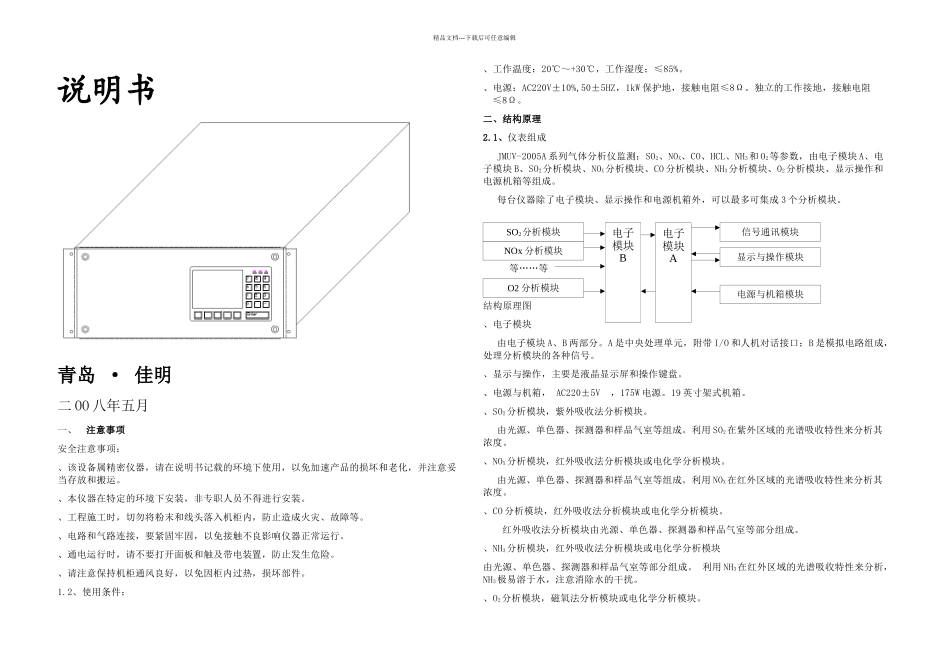

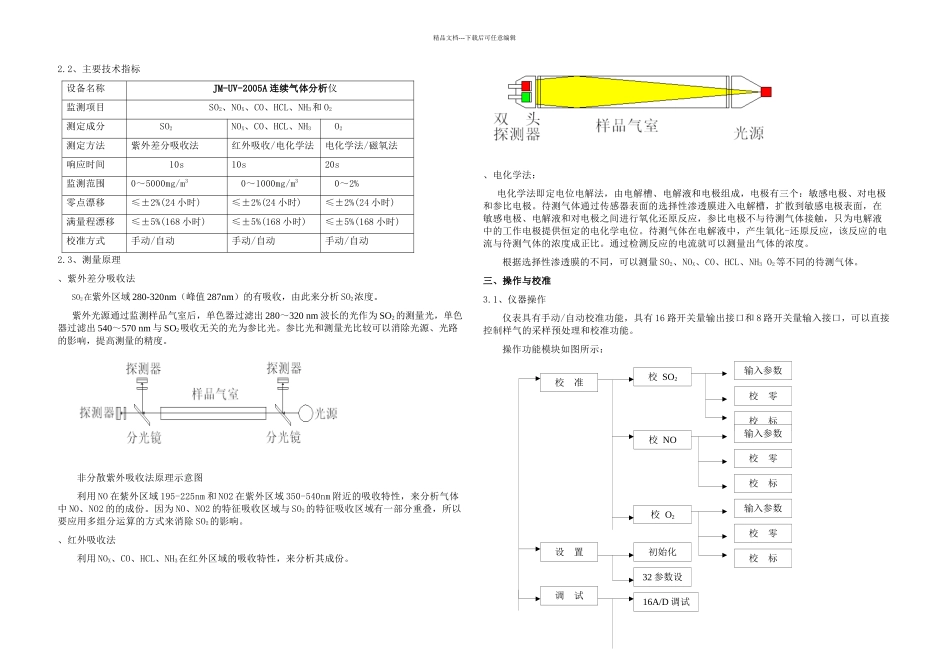

精品文档---下载后可任意编辑说明书青岛 · 佳明二 OO 八年五月一、注意事项安全注意事项： 、该设备属精密仪器，请在说明书记载的环境下使用，以免加速产品的损坏和老化，并注意妥当存放和搬运。、本仪器在特定的环境下安装，非专职人员不得进行安装。、工程施工时，切勿将粉末和线头落入机柜内，防止造成火灾、故障等。、电路和气路连接，要紧固牢固，以免接触不良影响仪器正常运行。、通电运行时，请不要打开面板和触及带电装置，防止发生危险。 、请注意保持机柜通风良好，以免因柜内过热，损坏部件。1.2、使用条件：、工作温度：20℃～+30℃，工作湿度：≤85%。 、电源：AC220V±10%,50±5HZ，1kW 保护地，接触电阻≤8Ω。独立的工作接地，接触电阻≤8Ω。二、结构原理2.1、仪表组成JMUV-2005A 系列气体分析仪监测：SO2、NOX、CO、HCL、NH3和 O2等参数，由电子模块 A、电子模块 B、SO2分析模块、NOX分析模块、CO 分析模块、NH3分析模块、O2分析模块、显示操作和电源机箱等组成。每台仪器除了电子模块、显示操作和电源机箱外，可以最多可集成 3 个分析模块。等……等结构原理图、电子模块由电子模块 A、B 两部分。A 是中央处理单元，附带 I/O 和人机对话接口；B 是模拟电路组成，处理分析模块的各种信号。、显示与操作，主要是液晶显示屏和操作键盘。、电源与机箱， AC220±5V ，175W 电源。19 英寸架式机箱。、SO2分析模块，紫外吸收法分析模块。由光源、单色器、探测器和样品气室等组成。利用 SO2在紫外区域的光谱吸收特性来分析其浓度。 、NOX分析模块，红外吸收法分析模块或电化学分析模块。由光源、单色器、探测器和样品气室等组成。利用 NOX在红外区域的光谱吸收特性来分析其浓度。 、CO 分析模块，红外吸收法分析模块或电化学分析模块。红外吸收法分析模块由光源、单色器、探测器和样品气室等部分组成。、NH3分析模块，红外吸收法分析模块或电化学分析模块由光源、单色器、探测器和样品气室等部分组成。 利用 NH3在红外区域的光谱吸收特性来分析，NH3极易溶于水，注意消除水的干扰。、O2分析模块，磁氧法分析模块或电化学分析模块。SO2分析模块NOx 分析模块O2 分析模块电子模块B电子模块A信号通讯模块显示与操作模块电源与机箱模块精品文档---下载后可任意编辑2.2、主要技术指标 设备名称 JM-UV-2005A 连续气体分析仪监测项目 SO2、NOX、CO、HCL、NH3和 O2测定成分SO2NOX、CO、HCL、NH3O2测定方...
