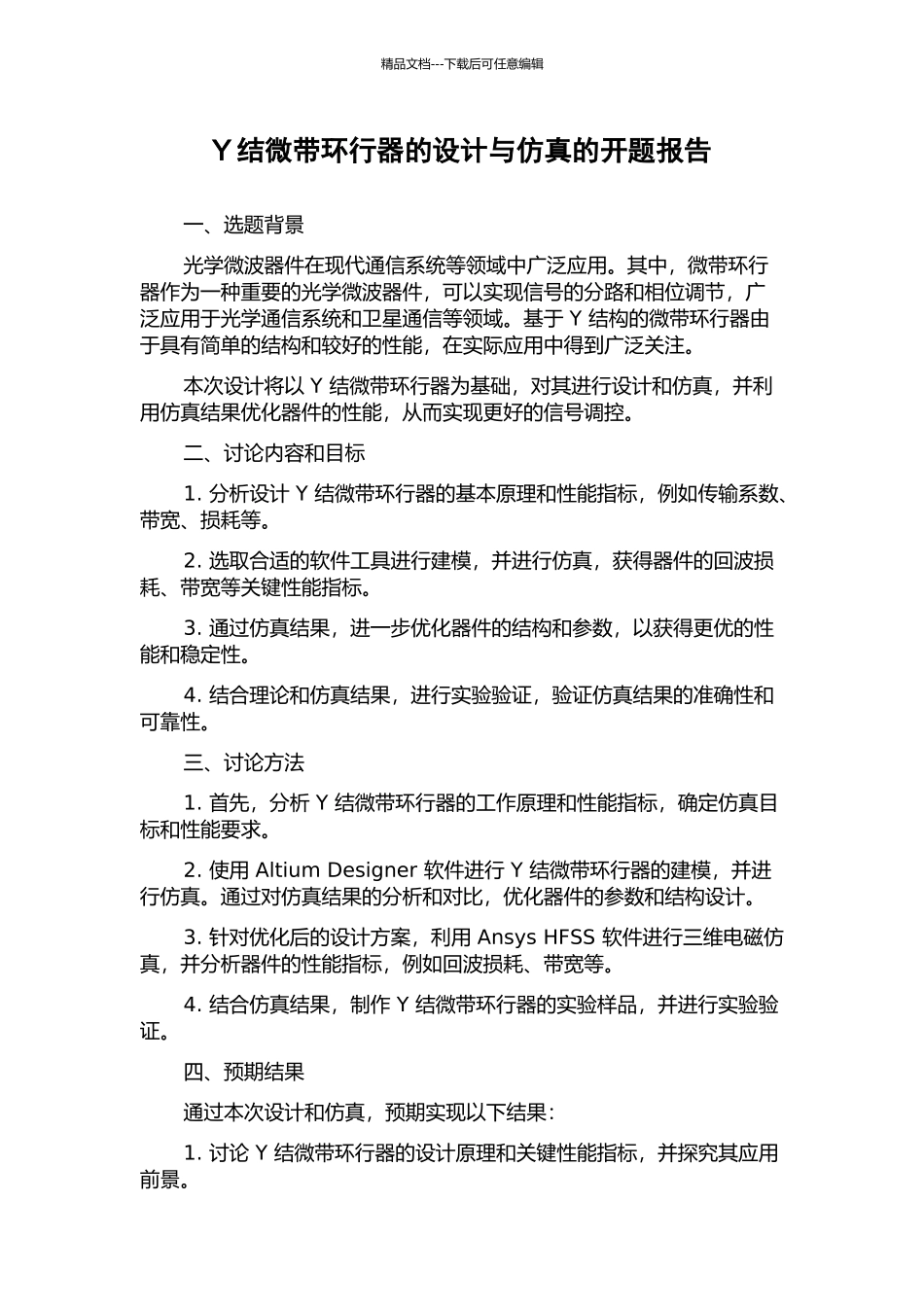

Y结微带环行器的设计与仿真的开题报告

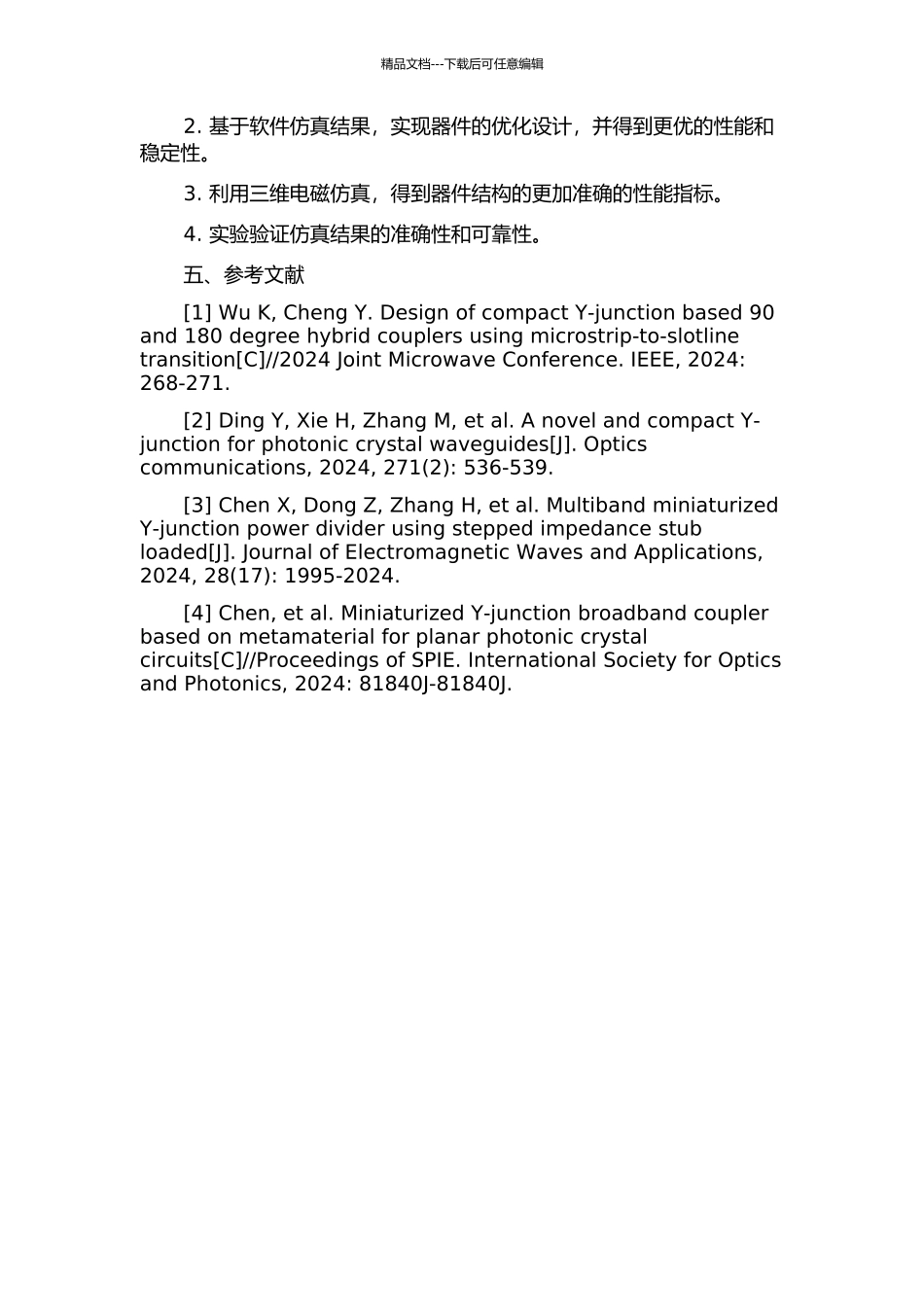

精品文档---下载后可任意编辑Y 结微带环行器的设计与仿真的开题报告一、选题背景光学微波器件在现代通信系统等领域中广泛应用。其中，微带环行器作为一种重要的光学微波器件，可以实现信号的分路和相位调节，广泛应用于光学通信系统和卫星通信等领域。基于 Y 结构的微带环行器由于具有简单的结构和较好的性能，在实际应用中得到广泛关注。本次设计将以 Y 结微带环行器为基础，对其进行设计和仿真，并利用仿真结果优化器件的性能，从而实现更好的信号调控。二、讨论内容和目标1. 分析设计 Y 结微带环行器的基本原理和性能指标，例如传输系数、带宽、损耗等。2. 选取合适的软件工具进行建模，并进行仿真，获得器件的回波损耗、带宽等关键性能指标。3. 通过仿真结果，进一步优化器件的结构和参数，以获得更优的性能和稳定性。4. 结合理论和仿真结果，进行实验验证，验证仿真结果的准确性和可靠性。三、讨论方法1. 首先，分析 Y 结微带环行器的工作原理和性能指标，确定仿真目标和性能要求。2. 使用 Altium Designer 软件进行 Y 结微带环行器的建模，并进行仿真。通过对仿真结果的分析和对比，优化器件的参数和结构设计。3. 针对优化后的设计方案，利用 Ansys HFSS 软件进行三维电磁仿真，并分析器件的性能指标，例如回波损耗、带宽等。4. 结合仿真结果，制作 Y 结微带环行器的实验样品，并进行实验验证。四、预期结果通过本次设计和仿真，预期实现以下结果：1. 讨论 Y 结微带环行器的设计原理和关键性能指标，并探究其应用前景。精品文档---下载后可任意编辑2. 基于软件仿真结果，实现器件的优化设计，并得到更优的性能和稳定性。3. 利用三维电磁仿真，得到器件结构的更加准确的性能指标。4. 实验验证仿真结果的准确性和可靠性。五、参考文献[1] Wu K, Cheng Y. Design of compact Y-junction based 90 and 180 degree hybrid couplers using microstrip-to-slotline transition[C]//2024 Joint Microwave Conference. IEEE, 2024: 268-271.[2] Ding Y, Xie H, Zhang M, et al. A novel and compact Y-junction for photonic crystal waveguides[J]. Optics communications, 2024, 271(2): 536-539.[3] Chen X, Dong Z, Zhang H, et al. Multiband miniaturized Y-junction power divider using stepped impedance stub loaded[J]. Journal of Electromagnetic Waves and Applications, 2024, 28(17): 1995-2024.[4] Chen, et al. Miniaturized Y-junction broadband coupler based on metamaterial for planar photonic crystal circuits[C]//Proceedings of SPIE. International Society for Optics and Photonics, 2024: 81840J-81840J.
