ZEMAX光学设计双高斯照相物镜设计

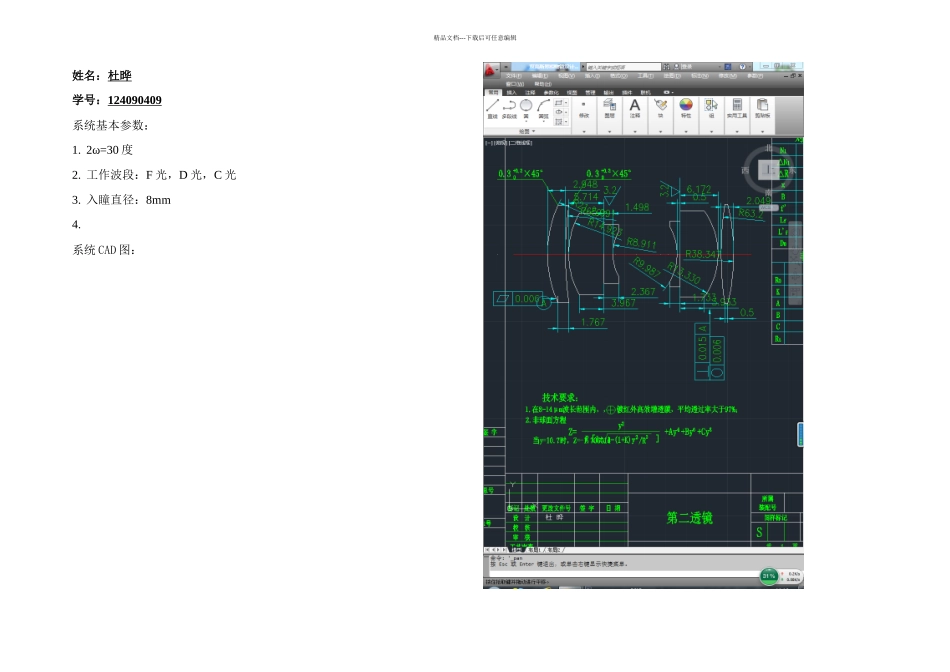

ZEMAX光学设计双高斯照相物镜设计_第1页
1/7

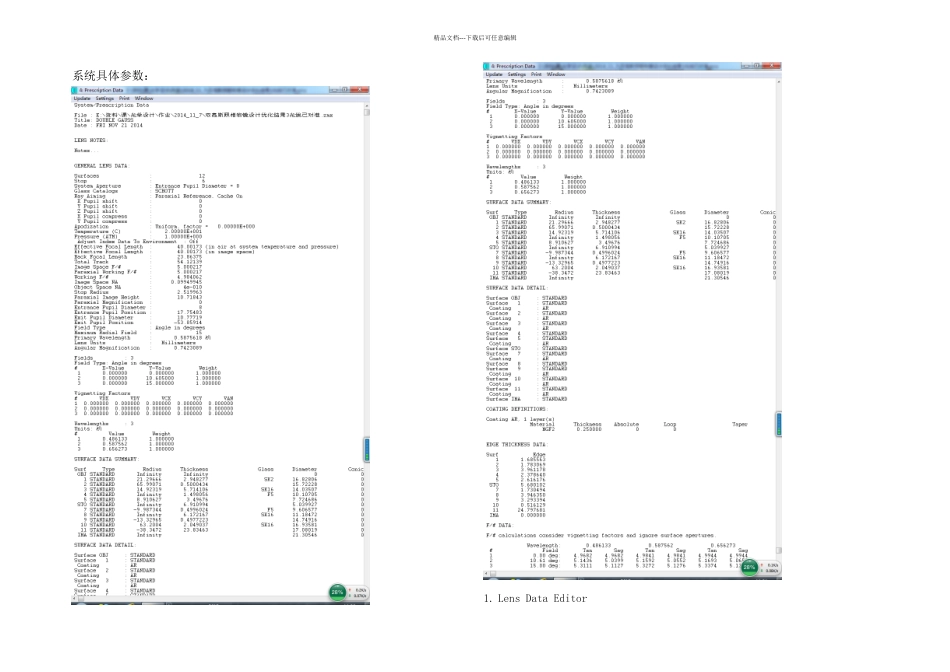

ZEMAX光学设计双高斯照相物镜设计_第2页
2/7

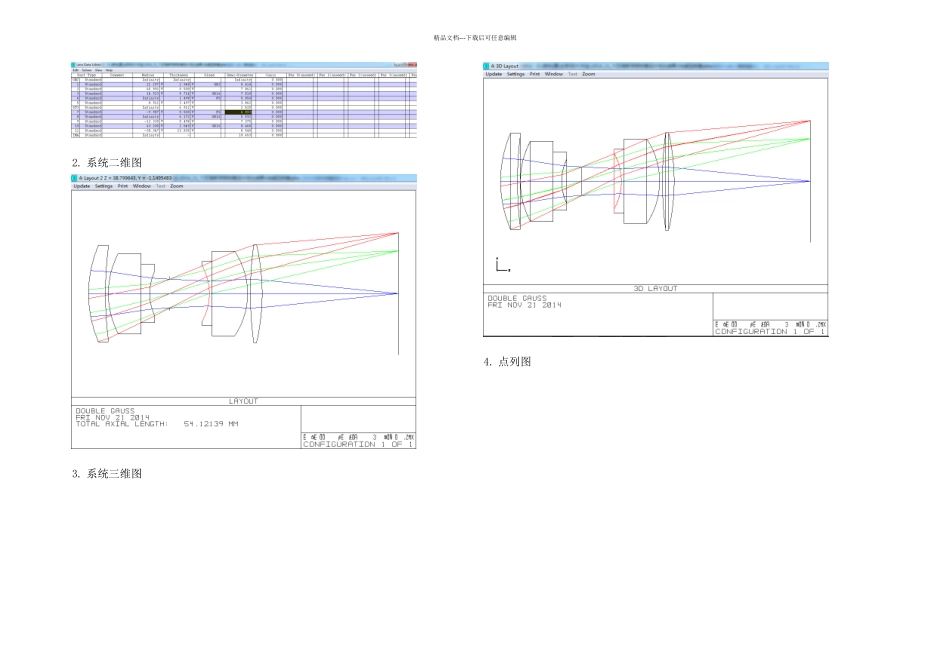

ZEMAX光学设计双高斯照相物镜设计_第3页
3/7
精品文档---下载后可任意编辑姓名:杜晔学号:124090409系统基本参数:1. 2ω=30 度2. 工作波段:F 光,D 光,C 光3. 入瞳直径:8mm4.系统 CAD 图:精品文档---下载后可任意编辑系统具体参数:1. Lens Data Editor精品文档---下载后可任意编辑2. 系统二维图3. 系统三维图4. 点列图精品文档---下载后可任意编辑1)当 ω=15 度时,系统的慧差较大。2)虽然系统的慧差较大,但系统的弥散斑半径很小。3)系统的弥散斑半径较小,该系统符合设计要求5. MTF 曲线精品文档---下载后可任意编辑1)当所有视场在 100lp/mm 处时,MTF 曲线。符合系统设计要求。2)图中黑色的线为衍射极限,图中其他曲线的走势和衍射极限的走势基本相同,系统较为优秀。3)S 曲线(弧矢曲线)与 T 曲线(子午曲线)基本重合,说明镜头的像散比较小。4)图中曲线非常平直,说明边缘与中间一致非常好。6. Ray Fan(光线扇面)7. OPD Fan(光程差扇形图)精品文档---下载后可任意编辑8. Field Curv/Dist(场曲)9. FFT PSF(点扩散函数)精品文档---下载后可任意编辑10.Diffraction Encircled Energy(包围圆能量曲线)在上图中,曲线较为陡直,且拐弯点较高,说明该系统较好。
