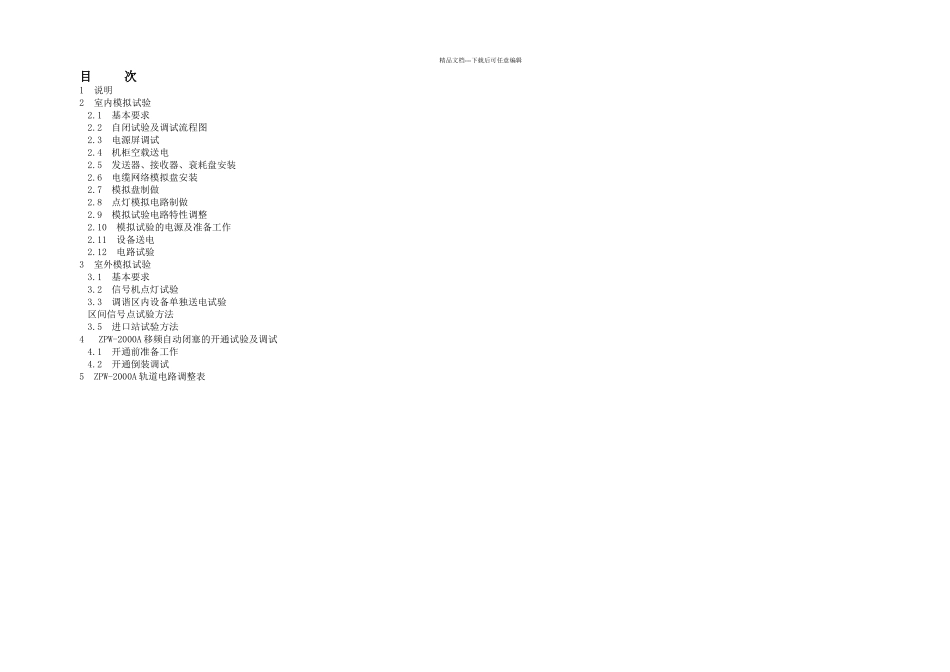

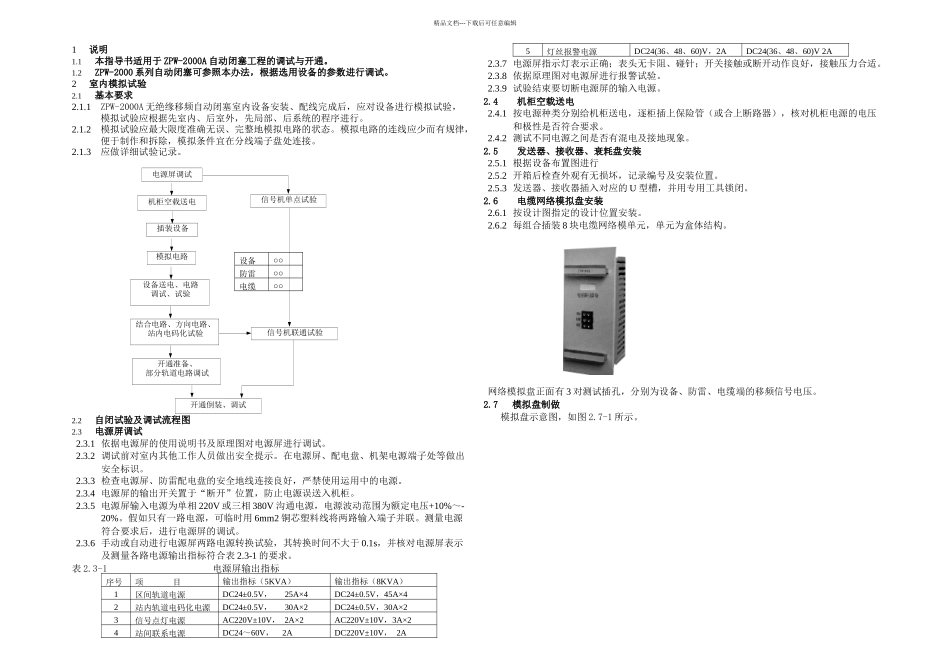

调试与开通大纲中铁十一局集团电务公司京九项目部精品文档---下载后可任意编辑目 次1 说明2 室内模拟试验2.1 基本要求2.2 自闭试验及调试流程图2.3 电源屏调试2.4 机柜空载送电2.5 发送器、接收器、衰耗盘安装2.6 电缆网络模拟盘安装2.7 模拟盘制做2.8 点灯模拟电路制做2.9 模拟试验电路特性调整2.10 模拟试验的电源及准备工作2.11 设备送电2.12 电路试验3 室外模拟试验3.1 基本要求3.2 信号机点灯试验3.3 调谐区内设备单独送电试验区间信号点试验方法3.5 进口站试验方法4 ZPW-2000A 移频自动闭塞的开通试验及调试4.1 开通前准备工作4.2 开通倒装调试5 ZPW-2000A 轨道电路调整表机柜空载送电插装设备模拟电路设备送电、电路调试、试验结合电路、方向电路、站内电码化试验信号机单点试验信号机联通试验开通准备、部分轨道电路调试开通倒装、调试电源屏调试精品文档---下载后可任意编辑1说明1.1本指导书适用于 ZPW-2000A 自动闭塞工程的调试与开通。1.2ZPW-2000 系列自动闭塞可参照本办法，根据选用设备的参数进行调试。2室内模拟试验2.1基本要求2.1.1ZPW-2000A 无绝缘移频自动闭塞室内设备安装、配线完成后，应对设备进行模拟试验，模拟试验应根据先室内、后室外，先局部、后系统的程序进行。2.1.2模拟试验应最大限度准确无误、完整地模拟电路的状态。模拟电路的连线应少而有规律，便于制作和拆除，模拟条件宜在分线端子盘处连接。2.1.3应做详细试验记录。2.2自闭试验及调试流程图2.3电源屏调试2.3.1 依据电源屏的使用说明书及原理图对电源屏进行调试。2.3.2 调试前对室内其他工作人员做出安全提示。在电源屏、配电盘、机架电源端子处等做出安全标识。2.3.3 检查电源屏、防雷配电盘的安全地线连接良好，严禁使用运用中的电源。2.3.4 电源屏的输出开关置于“断开”位置，防止电源误送入机柜。2.3.5 电源屏输入电源为单相 220V 或三相 380V 沟通电源，电源波动范围为额定电压+10%～-20%。假如只有一路电源，可临时用 6mm2 铜芯塑料线将两路输入端子并联。测量电源符合要求后，进行电源屏的调试。2.3.6 手动或自动进行电源屏两路电源转换试验，其转换时间不大于 0.1s，并核对电源屏表示及测量各路电源输出指标符合表 2.3-1 的要求。表 2.3-1 电源屏输出指标序号项 目输出指标（5KVA）输出指标（8KVA）1区间轨道电源DC24±0.5V， 25A×4DC24±0.5V，45A×42站内轨道电码化电源DC24±0.5V， 30A×2DC2...
