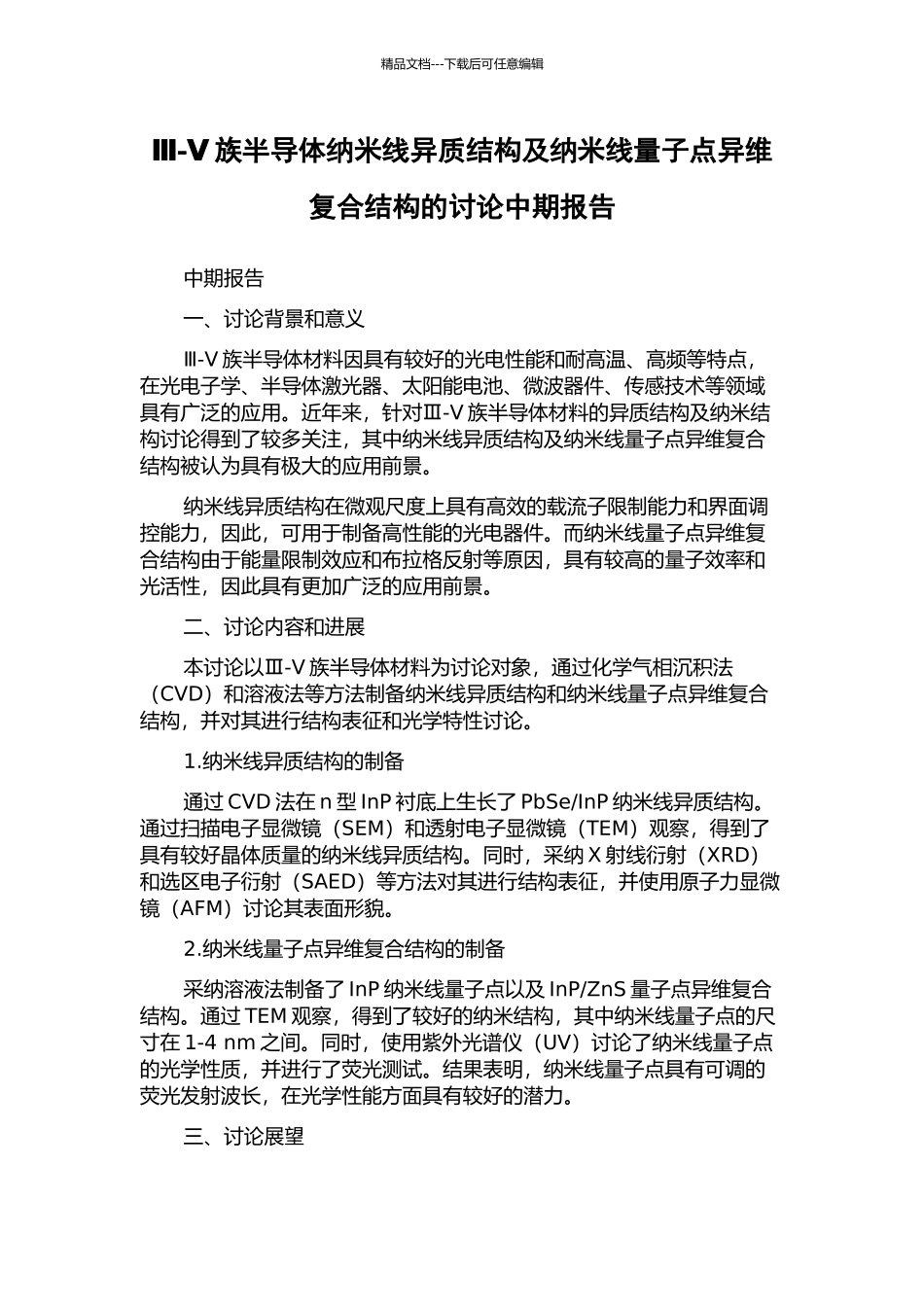

Ⅲ-Ⅴ族半导体纳米线异质结构及纳米线量子点异维复合结构的研究中期报告_第1页
1/2

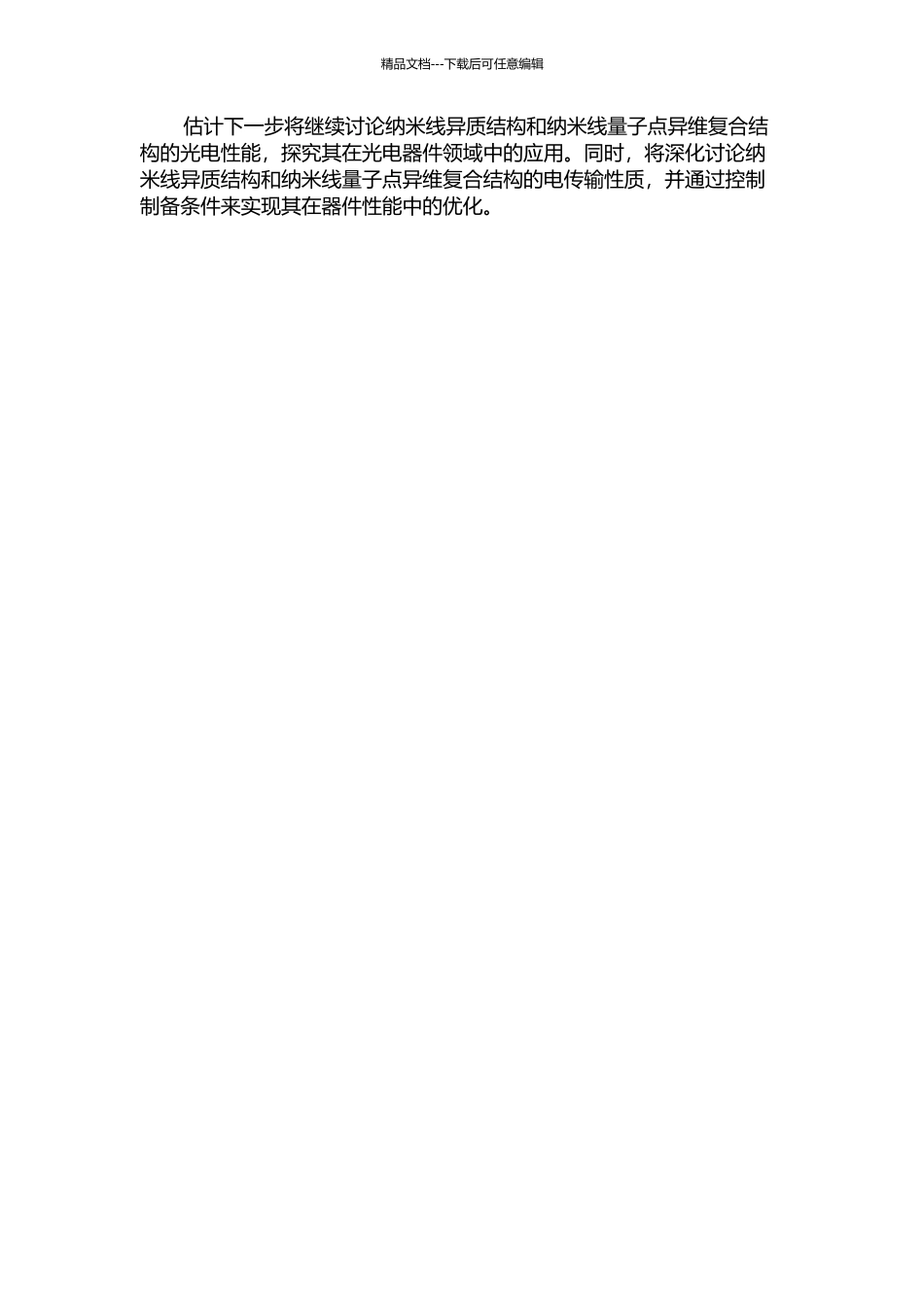

Ⅲ-Ⅴ族半导体纳米线异质结构及纳米线量子点异维复合结构的研究中期报告_第2页
2/2
精品文档---下载后可任意编辑-Ⅲ Ⅴ 族半导体纳米线异质结构及纳米线量子点异维复合结构的讨论中期报告中期报告一、讨论背景和意义Ⅲ-Ⅴ 族半导体材料因具有较好的光电性能和耐高温、高频等特点,在光电子学、半导体激光器、太阳能电池、微波器件、传感技术等领域具有广泛的应用。近年来,针对Ⅲ-Ⅴ 族半导体材料的异质结构及纳米结构讨论得到了较多关注,其中纳米线异质结构及纳米线量子点异维复合结构被认为具有极大的应用前景。纳米线异质结构在微观尺度上具有高效的载流子限制能力和界面调控能力,因此,可用于制备高性能的光电器件。而纳米线量子点异维复合结构由于能量限制效应和布拉格反射等原因,具有较高的量子效率和光活性,因此具有更加广泛的应用前景。二、讨论内容和进展本讨论以Ⅲ-Ⅴ 族半导体材料为讨论对象,通过化学气相沉积法(CVD)和溶液法等方法制备纳米线异质结构和纳米线量子点异维复合结构,并对其进行结构表征和光学特性讨论。1.纳米线异质结构的制备通过 CVD 法在 n 型 InP 衬底上生长了 PbSe/InP 纳米线异质结构。通过扫描电子显微镜(SEM)和透射电子显微镜(TEM)观察,得到了具有较好晶体质量的纳米线异质结构。同时,采纳 X 射线衍射(XRD)和选区电子衍射(SAED)等方法对其进行结构表征,并使用原子力显微镜(AFM)讨论其表面形貌。2.纳米线量子点异维复合结构的制备采纳溶液法制备了 InP 纳米线量子点以及 InP/ZnS 量子点异维复合结构。通过 TEM 观察,得到了较好的纳米结构,其中纳米线量子点的尺寸在 1-4 nm 之间。同时,使用紫外光谱仪(UV)讨论了纳米线量子点的光学性质,并进行了荧光测试。结果表明,纳米线量子点具有可调的荧光发射波长,在光学性能方面具有较好的潜力。三、讨论展望精品文档---下载后可任意编辑估计下一步将继续讨论纳米线异质结构和纳米线量子点异维复合结构的光电性能,探究其在光电器件领域中的应用。同时,将深化讨论纳米线异质结构和纳米线量子点异维复合结构的电传输性质,并通过控制制备条件来实现其在器件性能中的优化。
