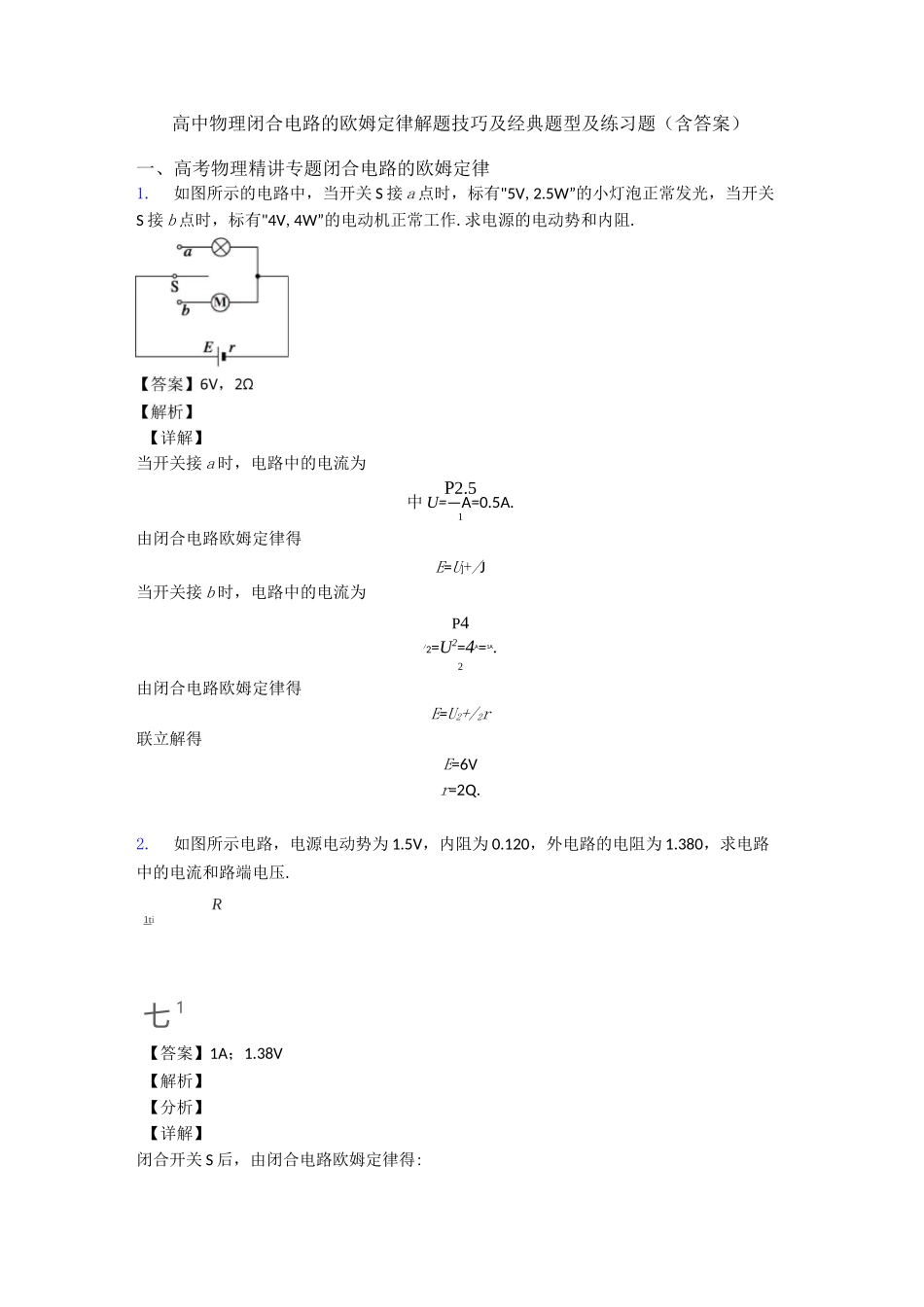

高中物理闭合电路的欧姆定律解题技巧及经典题型及练习题（含答案）一、高考物理精讲专题闭合电路的欧姆定律1.如图所示的电路中，当开关 S 接 a 点时，标有"5V,2.5W”的小灯泡正常发光，当开关S 接 b 点时，标有"4V,4W”的电动机正常工作.求电源的电动势和内阻.【详解】当开关接 a 时，电路中的电流为P2.5中 U=—A=0.5A.1由闭合电路欧姆定律得E=U]+/J当开关接 b 时，电路中的电流为P4/2=U2=4A=1A.2由闭合电路欧姆定律得E=U2+/2r联立解得E=6Vr=2Q.2.如图所示电路，电源电动势为 1.5V，内阻为 0.120，外电路的电阻为 1.380，求电路中的电流和路端电压.R1ti七 1【答案】1A；1.38V【解析】【分析】【详解】闭合开关 S 后，由闭合电路欧姆定律得:电路中的电流丨EL5=R+r=l.貂+CU2A=1A路端电压为：U=IR=1x1.38=1.38(V)3.如图所示的电路中，当 S 闭合时，电压表和电流表(均为理想电表)的示数各为 1.6V 和【答案】E 二 2V,r=10【解析】试题分析：当 S 闭合时，％、R2并联接入电路，由闭合电路欧姆定律得：U1=E-I1r 即 E=1.6+0.4r,①当 S 断开时，只有 R1接入电路，由闭合电路欧姆定律得：U2=E-I2r，即 E=(1.6+0.1)+(0.4-0.1)r，②由①②得：E=2V，r=10.考点：闭合电路欧姆定律【名师点睛】求解电源的电动势和内阻，常常根据两种情况由闭合电路欧姆定律列方程组求解，所以要牢记闭合电路欧姆定律的不同表达形式.4.如图所示的电路中，电源电动势 Ed=6V，内阻 r=1Q,—定值电阻 R°=9.0Q,变阻箱阻值在 0-99.990 范围。一平行板电容器水平放置，电容器极板长 L=100cm，板间距离d=40cm，重力加速度 g=10m/s2，此时，将变阻箱阻值调到 R]=2.0Q,—带电小球以v0=10m/s 的速度从左端沿中线水平射入电容器，并沿直线水平穿过电容器。求：(1) 变阻箱阻值 R]=2.0Q 时，R0的电功率是多少？(2) 变阻箱阻值 R]=2.0Q 时，若电容器的电容 C=2^F,则此时电容器极板上带电量多大？(3) 保持带电小球以 v0=10m/s 的速度从左端沿中线水平射入电容器，变阻箱阻值调到何值时，带电小球刚好从上极板右端边缘射出？【答案】(1)2.25W(2)2x10-6C(3)50Q【解析】【详解】(1)当 R]=2.0Q 时，闭合回路电流丨为：I 二豊R+r+R01代入数据解得：I=0.5A所以 PR0=l2R0=0.52X9=2.25W；⑵ 当 R]=2.0Q 时，UR1=IR]=1V由 Q=CU=2X10-6C；⑶ 当 R]=2.0Q 时，则:Mg=qE日 UE=—R1d电路中分压关系，则有：U=RER1R+R+rd10调节变阻箱阻值到笛，使...
