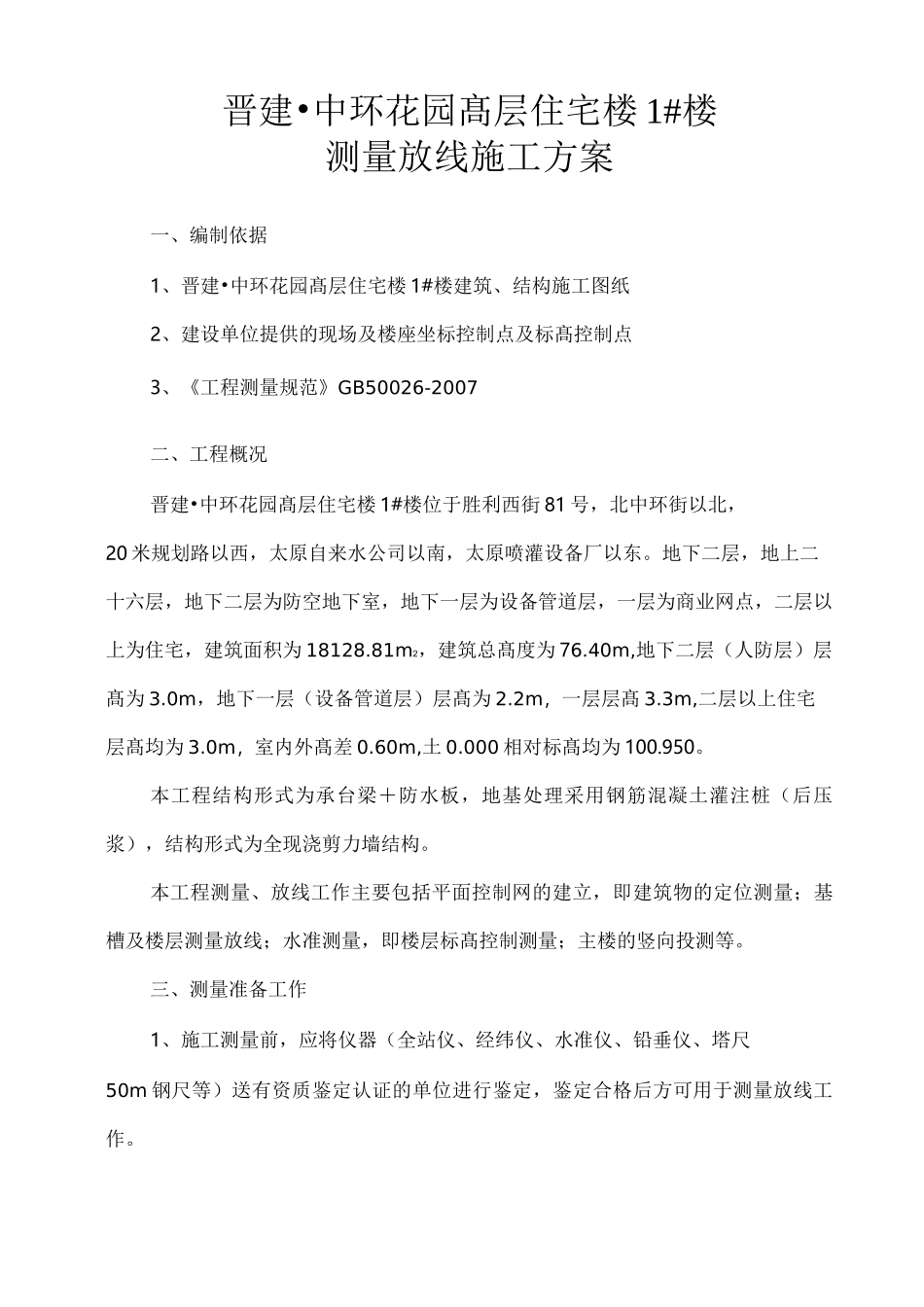

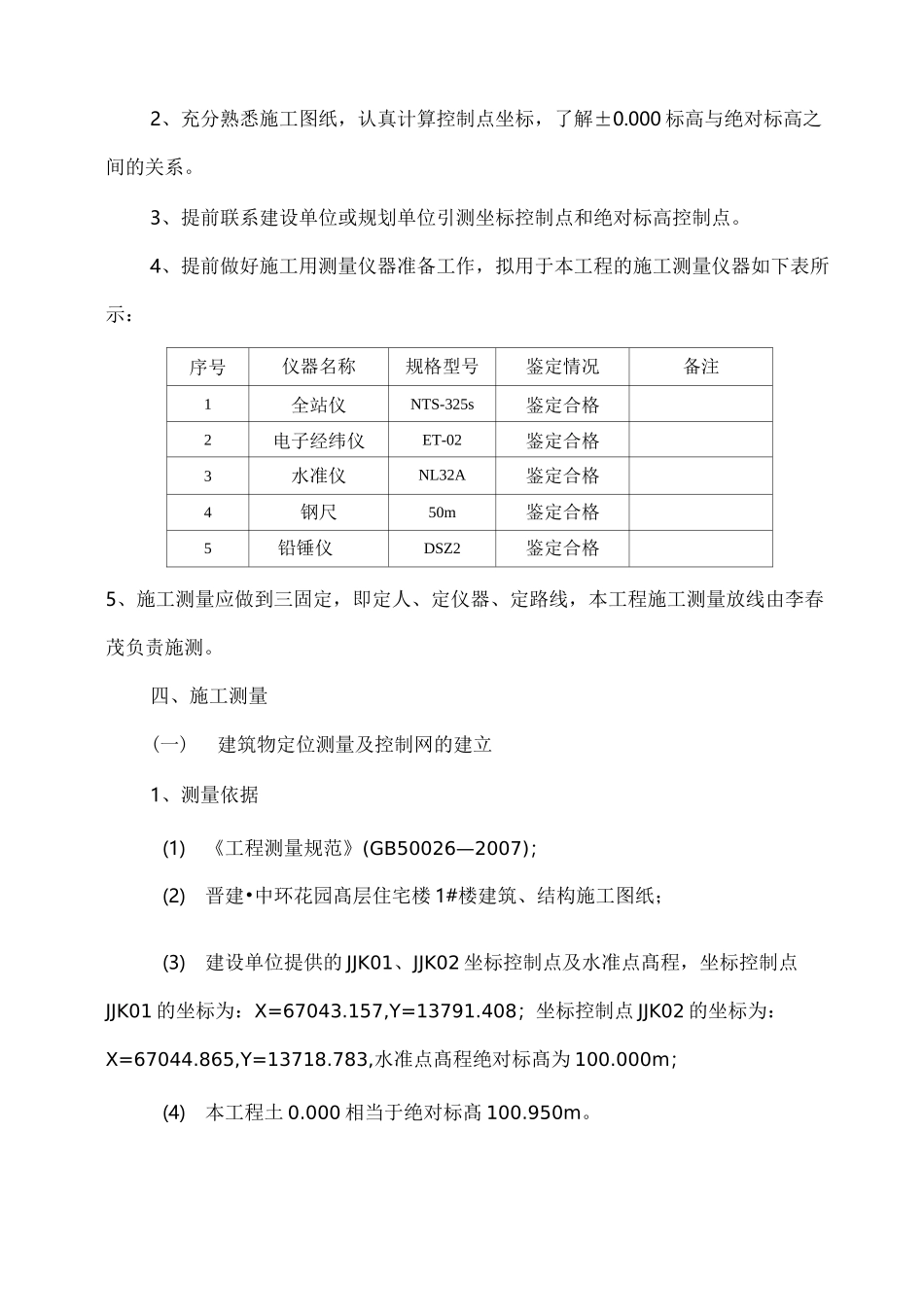

晋建•中环花园髙层住宅楼 1#楼测量放线施工方案一、编制依据1、晋建•中环花园髙层住宅楼 1#楼建筑、结构施工图纸2、建设单位提供的现场及楼座坐标控制点及标髙控制点3、《工程测量规范》GB50026-2007二、工程概况晋建•中环花园髙层住宅楼 1#楼位于胜利西街 81 号，北中环街以北，20 米规划路以西，太原自来水公司以南，太原喷灌设备厂以东。地下二层，地上二十六层，地下二层为防空地下室，地下一层为设备管道层，一层为商业网点，二层以上为住宅，建筑面积为 18128.81m2，建筑总髙度为 76.40m,地下二层（人防层）层髙为 3.0m，地下一层（设备管道层）层髙为 2.2m，一层层髙 3.3m,二层以上住宅层髙均为 3.0m，室内外髙差 0.60m,土 0.000 相对标髙均为 100.950。本工程结构形式为承台梁＋防水板，地基处理采用钢筋混凝土灌注桩（后压浆），结构形式为全现浇剪力墙结构。本工程测量、放线工作主要包括平面控制网的建立，即建筑物的定位测量；基槽及楼层测量放线；水准测量，即楼层标髙控制测量；主楼的竖向投测等。三、测量准备工作1、施工测量前，应将仪器（全站仪、经纬仪、水准仪、铅垂仪、塔尺50m 钢尺等）送有资质鉴定认证的单位进行鉴定，鉴定合格后方可用于测量放线工作。2、充分熟悉施工图纸，认真计算控制点坐标，了解±0.000 标高与绝对标高之间的关系。3、提前联系建设单位或规划单位引测坐标控制点和绝对标高控制点。4、提前做好施工用测量仪器准备工作，拟用于本工程的施工测量仪器如下表所示：序号仪器名称规格型号鉴定情况备注1全站仪NTS-325s鉴定合格2电子经纬仪ET-02鉴定合格3水准仪NL32A鉴定合格4钢尺50m鉴定合格5铅锤仪DSZ2鉴定合格5、施工测量应做到三固定，即定人、定仪器、定路线，本工程施工测量放线由李春茂负责施测。四、施工测量(一)建筑物定位测量及控制网的建立1、测量依据(1)《工程测量规范》(GB50026—2007)；(2)晋建•中环花园髙层住宅楼 1#楼建筑、结构施工图纸；(3)建设单位提供的 JJK01、JJK02 坐标控制点及水准点髙程，坐标控制点JJK01 的坐标为：X=67043.157,Y=13791.408；坐标控制点 JJK02 的坐标为：X=67044.865,Y=13718.783,水准点髙程绝对标髙为 100.000m；(4)本工程土 0.000 相当于绝对标髙 100.950m。2、建筑物定位测量x—67087.269y=13680.26435x—67087.11235y=13730.66410011#5020一外墙外边x—67071.569100502■0A100x—67071.41235y=13730.615•JJK01100.000(1)测量...
