胜利VICTOR-4106-接地电阻测试仪说明书中文

胜利VICTOR-4106-接地电阻测试仪说明书中文_第1页
1/28
胜利VICTOR-4106-接地电阻测试仪说明书中文_第2页
2/28
胜利VICTOR-4106-接地电阻测试仪说明书中文_第3页
3/28

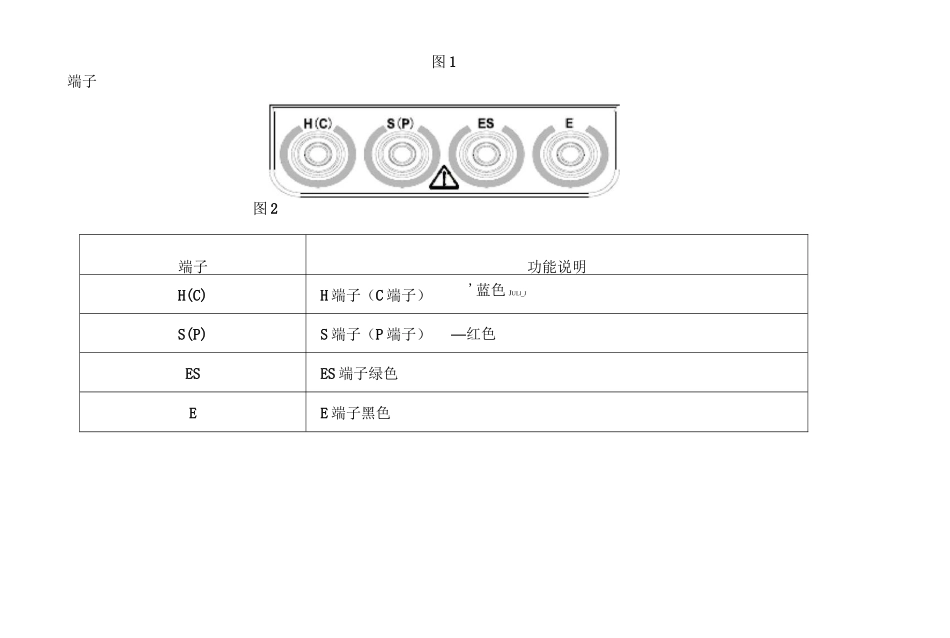

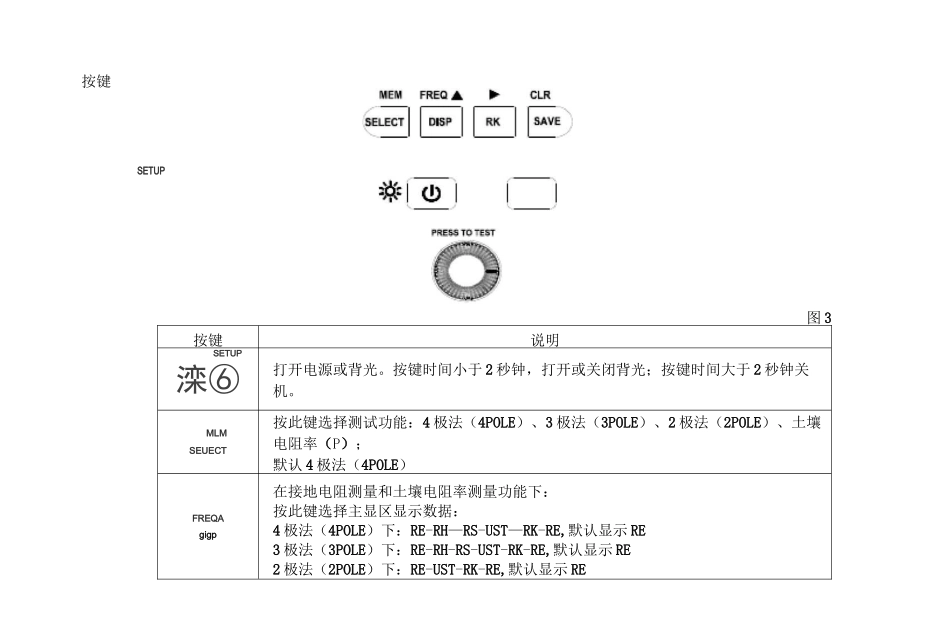

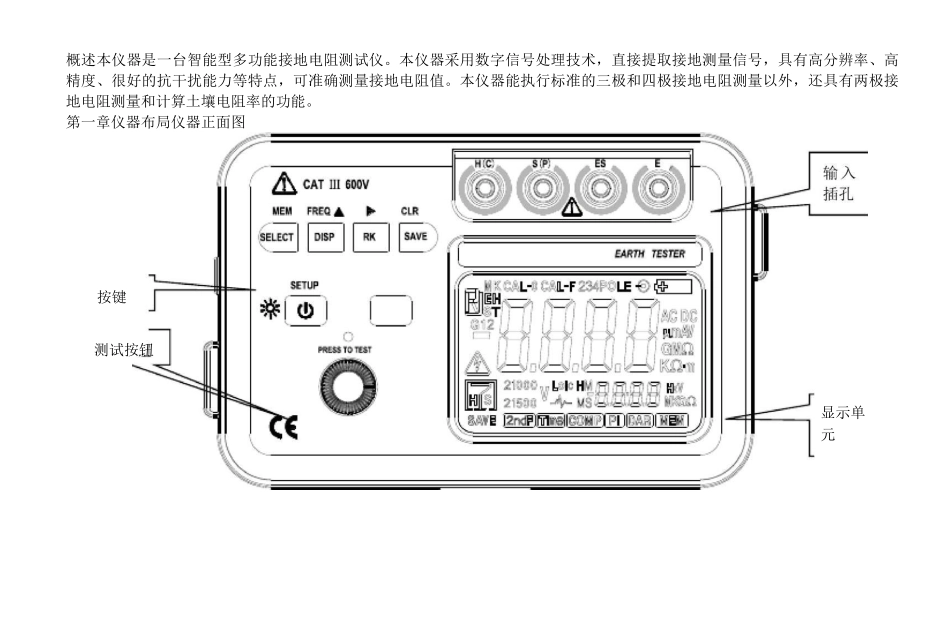

概述本仪器是一台智能型多功能接地电阻测试仪。本仪器采用数字信号处理技术,直接提取接地测量信号,具有高分辨率、高精度、很好的抗干扰能力等特点,可准确测量接地电阻值。本仪器能执行标准的三极和四极接地电阻测量以外,还具有两极接地电阻测量和计算土壤电阻率的功能。第一章仪器布局仪器正面图测试按钮按键显示单元图 1端子图 2端子功能说明H(C)H 端子(C 端子)'蓝色 JULl_JS(P)S 端子(P 端子)—红色ESES 端子绿色EE 端子黑色按键SETUP图 3按键说明SETUP滦⑥打开电源或背光。按键时间小于 2 秒钟,打开或关闭背光;按键时间大于 2 秒钟关机。MLMSEUECT按此键选择测试功能:4 极法(4POLE)、3 极法(3POLE)、2 极法(2POLE)、土壤电阻率(P);默认 4 极法(4POLE)FREQAgigp在接地电阻测量和土壤电阻率测量功能下:按此键选择主显区显示数据:4 极法(4POLE)下:RE-RH—RS-UST—RK-RE,默认显示 RE3 极法(3POLE)下:RE-RH-RS-UST-RK-RE,默认显示 RE2 极法(2POLE)下:RE-UST-RK-RE,默认显示 RE土壤电阻率(P)下:P-RG(RE)—RH-RS—UST—RK-IH(接地棒间隔)一 p;默认显示 p在仪表设置功能下:改变设置值;在接地电阻测量:按此键进入/退出 RK 功能;在 MEM 下:按此键查看下一条数据;在仪表设置功能下:设定位右移:tLH在接地电阻测量和土壤电阻率测量功能下:按此键保存数据;在 RK 功能下:按此键保存数据;按键超过 2 秒钟,将 RK 清除为 0.00Q;在 MEM 下:按此键删除数据;在仪表设置功能下:按此键保存设置数据;FflCESTOTE5cT按此按钮启动一次测量;按此键选择“黄色键”功能,屏幕左下角会显示以下介绍为黄色键功能。uSETUP诲[a]进入/退出仪表设置功能;MEM5EJEDT查看/退出存储区数据;二FREQA□I5P改变测试频率:128Hz-111Hz-105Hz-94Hz-128Hz,默认 128Hz显示单234POLEKQ・m斗-仪器在测试中需注意的地方及警告等等均使用各种标志或信息显示,在此对标志和信息详细说明。Mao^U.u.U.u0_OSAVE2ndFMEM图 4开10选择黄色按键功能11SAVE保存数据12RH 高于限值raRS 高于限值RH 和 RS 均高于限值13A高压符号,当 UST220V 时显示第二章测试前准备SETUP桀 0|欲打开仪器,请按键接通仪器电源。SETUP滦 0|欲关闭仪器,请按键超过 2 秒钟关断电源。当打开电源时,仪器开始进行内部自诊断并显示开机画面,之后再进行相应的操作。;注意通电:为了保证仪器正确的上电操作,关闭...
