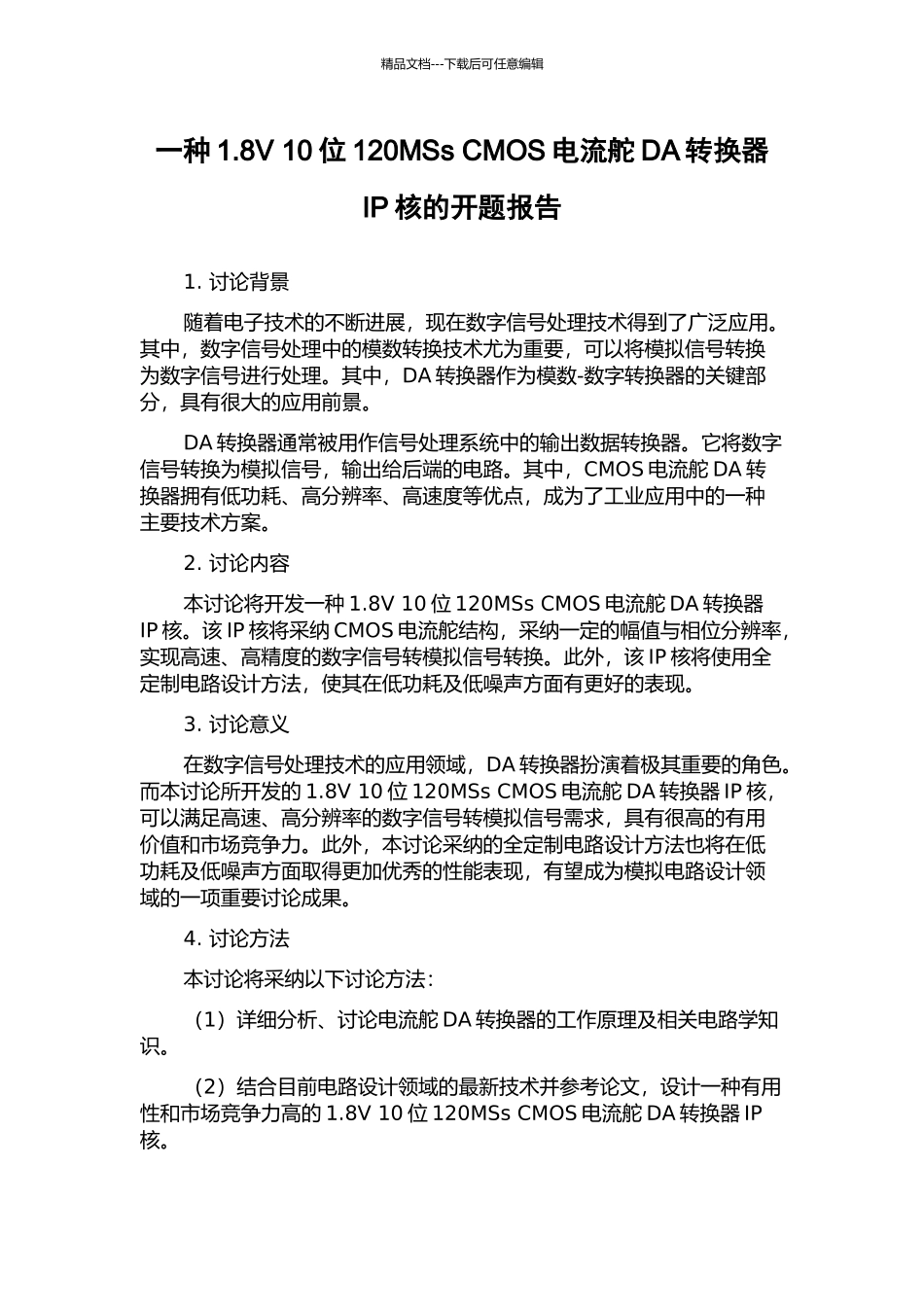

精品文档---下载后可任意编辑一种 1.8V 10 位 120MSs CMOS 电流舵 DA 转换器IP 核的开题报告1. 讨论背景随着电子技术的不断进展,现在数字信号处理技术得到了广泛应用。其中,数字信号处理中的模数转换技术尤为重要,可以将模拟信号转换为数字信号进行处理。其中,DA 转换器作为模数-数字转换器的关键部分,具有很大的应用前景。DA 转换器通常被用作信号处理系统中的输出数据转换器。它将数字信号转换为模拟信号,输出给后端的电路。其中,CMOS 电流舵 DA 转换器拥有低功耗、高分辨率、高速度等优点,成为了工业应用中的一种主要技术方案。2. 讨论内容本讨论将开发一种 1.8V 10 位 120MSs CMOS 电流舵 DA 转换器IP 核。该 IP 核将采纳 CMOS 电流舵结构,采纳一定的幅值与相位分辨率,实现高速、高精度的数字信号转模拟信号转换。此外,该 IP 核将使用全定制电路设计方法,使其在低功耗及低噪声方面有更好的表现。3. 讨论意义在数字信号处理技术的应用领域,DA 转换器扮演着极其重要的角色。而本讨论所开发的 1.8V 10 位 120MSs CMOS 电流舵 DA 转换器 IP 核,可以满足高速、高分辨率的数字信号转模拟信号需求,具有很高的有用价值和市场竞争力。此外,本讨论采纳的全定制电路设计方法也将在低功耗及低噪声方面取得更加优秀的性能表现,有望成为模拟电路设计领域的一项重要讨论成果。4. 讨论方法本讨论将采纳以下讨论方法:(1)详细分析、讨论电流舵 DA 转换器的工作原理及相关电路学知识。(2)结合目前电路设计领域的最新技术并参考论文,设计一种有用性和市场竞争力高的 1.8V 10 位 120MSs CMOS 电流舵 DA 转换器 IP核。精品文档---下载后可任意编辑(3)使用全定制电路设计方法,针对上一步的设计方案进行电路原理图设计、排版布局、模拟仿真等工作。(4)利用 FPGA 开发板进行 DA 转换器 IP 核的测试,分析测试结果并对设计方案进行优化和改善。5. 预期成果本讨论将最终实现如下目标:(1)实现一种 1.8V 10 位 120MSs CMOS 电流舵 DA 转换器 IP 核。(2)该 IP 核符合目前市场需求,具有高速、高精度、低功耗、低噪声等特点。(3)该 IP 核使用了全定制电路设计方法,具有更好的性能表现和更高的可靠性。(4)该 DA 转换器已通过 FPGA 开发板测试,并得到了优化和改善。
