一维半导体纳米材料的透射电子显微镜原位研究的开题报告

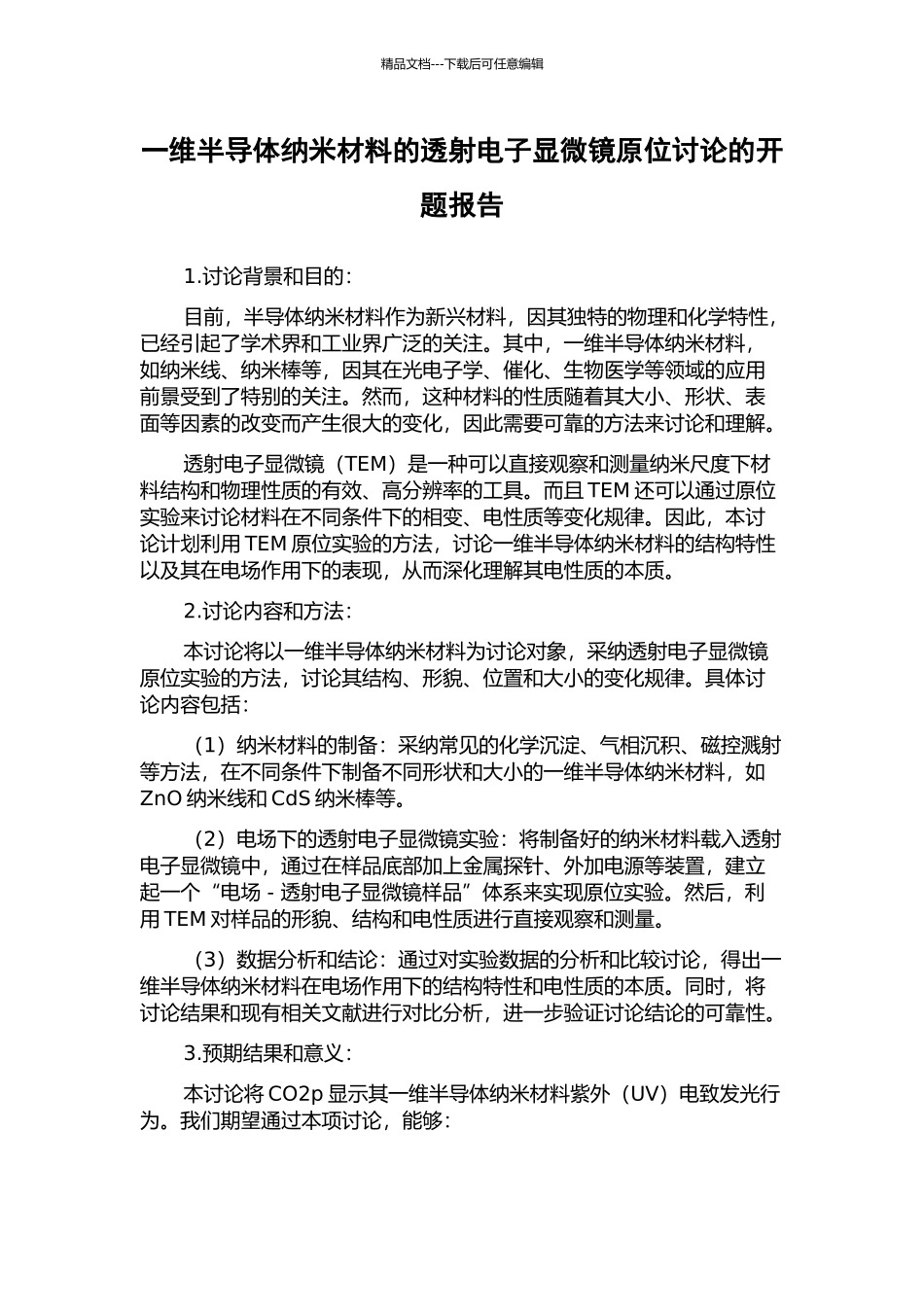

一维半导体纳米材料的透射电子显微镜原位研究的开题报告_第1页
1/2

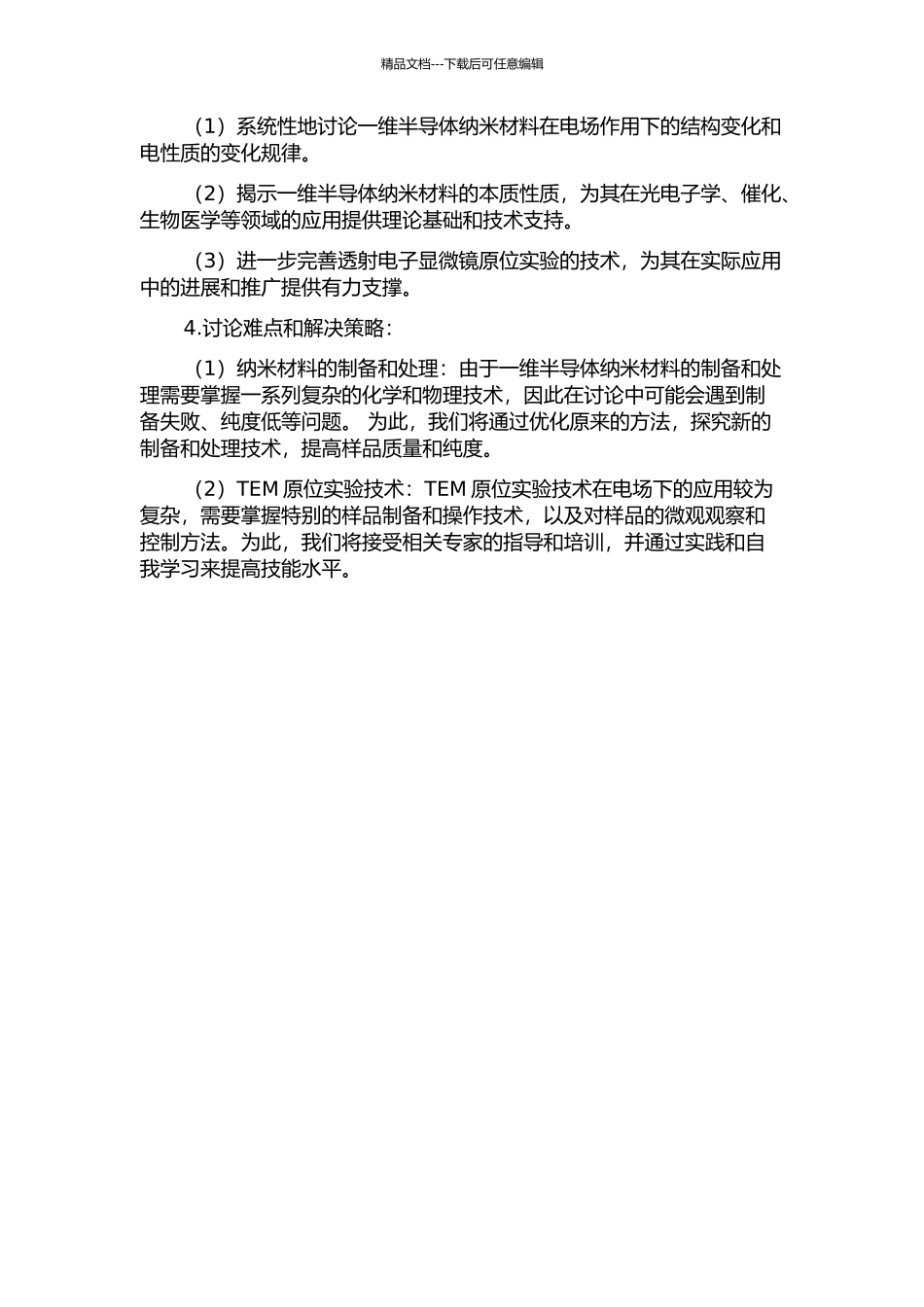

一维半导体纳米材料的透射电子显微镜原位研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑一维半导体纳米材料的透射电子显微镜原位讨论的开题报告1.讨论背景和目的:目前,半导体纳米材料作为新兴材料,因其独特的物理和化学特性,已经引起了学术界和工业界广泛的关注。其中,一维半导体纳米材料,如纳米线、纳米棒等,因其在光电子学、催化、生物医学等领域的应用前景受到了特别的关注。然而,这种材料的性质随着其大小、形状、表面等因素的改变而产生很大的变化,因此需要可靠的方法来讨论和理解。透射电子显微镜(TEM)是一种可以直接观察和测量纳米尺度下材料结构和物理性质的有效、高分辨率的工具。而且 TEM 还可以通过原位实验来讨论材料在不同条件下的相变、电性质等变化规律。因此,本讨论计划利用 TEM 原位实验的方法,讨论一维半导体纳米材料的结构特性以及其在电场作用下的表现,从而深化理解其电性质的本质。2.讨论内容和方法:本讨论将以一维半导体纳米材料为讨论对象,采纳透射电子显微镜原位实验的方法,讨论其结构、形貌、位置和大小的变化规律。具体讨论内容包括:(1)纳米材料的制备:采纳常见的化学沉淀、气相沉积、磁控溅射等方法,在不同条件下制备不同形状和大小的一维半导体纳米材料,如ZnO 纳米线和 CdS 纳米棒等。(2)电场下的透射电子显微镜实验:将制备好的纳米材料载入透射电子显微镜中,通过在样品底部加上金属探针、外加电源等装置,建立起一个“电场 - 透射电子显微镜样品”体系来实现原位实验。然后,利用 TEM 对样品的形貌、结构和电性质进行直接观察和测量。(3)数据分析和结论:通过对实验数据的分析和比较讨论,得出一维半导体纳米材料在电场作用下的结构特性和电性质的本质。同时,将讨论结果和现有相关文献进行对比分析,进一步验证讨论结论的可靠性。3.预期结果和意义:本讨论将 CO2p 显示其一维半导体纳米材料紫外(UV)电致发光行为。我们期望通过本项讨论,能够:精品文档---下载后可任意编辑(1)系统性地讨论一维半导体纳米材料在电场作用下的结构变化和电性质的变化规律。(2)揭示一维半导体纳米材料的本质性质,为其在光电子学、催化、生物医学等领域的应用提供理论基础和技术支持。(3)进一步完善透射电子显微镜原位实验的技术,为其在实际应用中的进展和推广提供有力支撑。4.讨论难点和解决策略:(1)纳米材料的制备和处理:由于一维半导体纳米材料的制备和处理需要掌握一系列复杂的化学和物理技术,因此在讨论中可能会遇到制备失败、纯...
