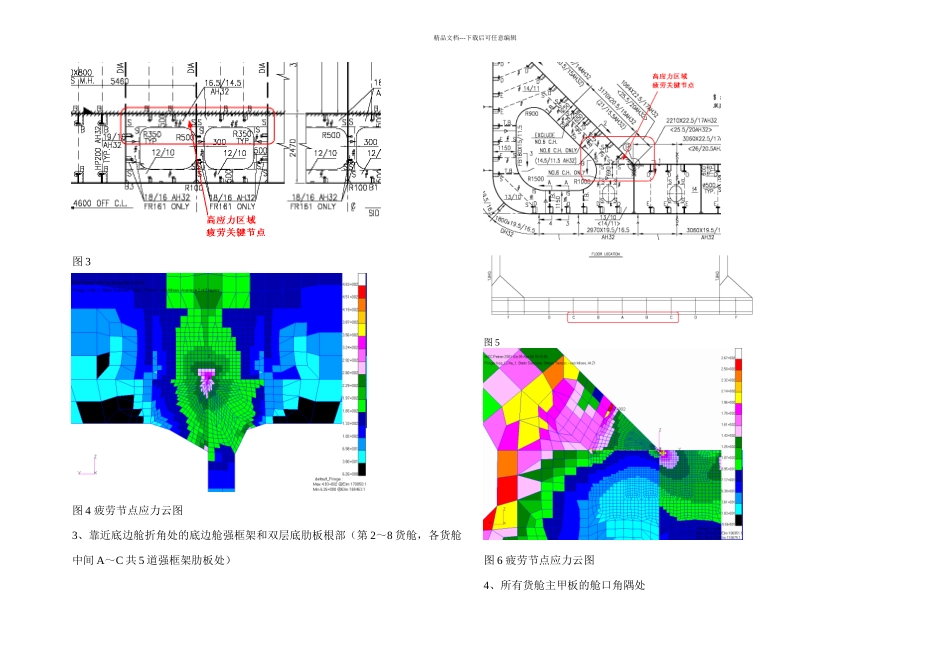

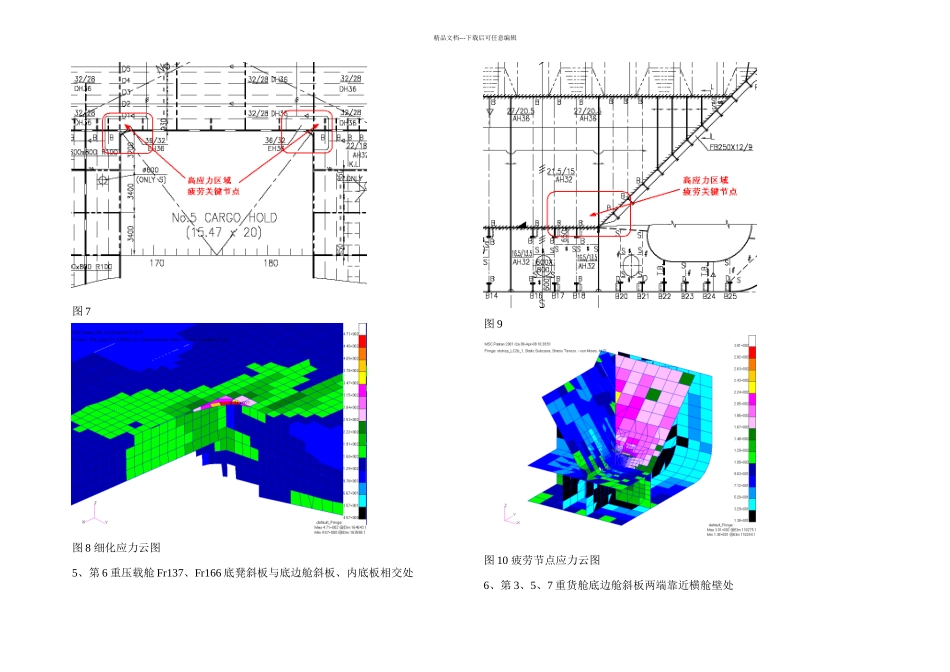

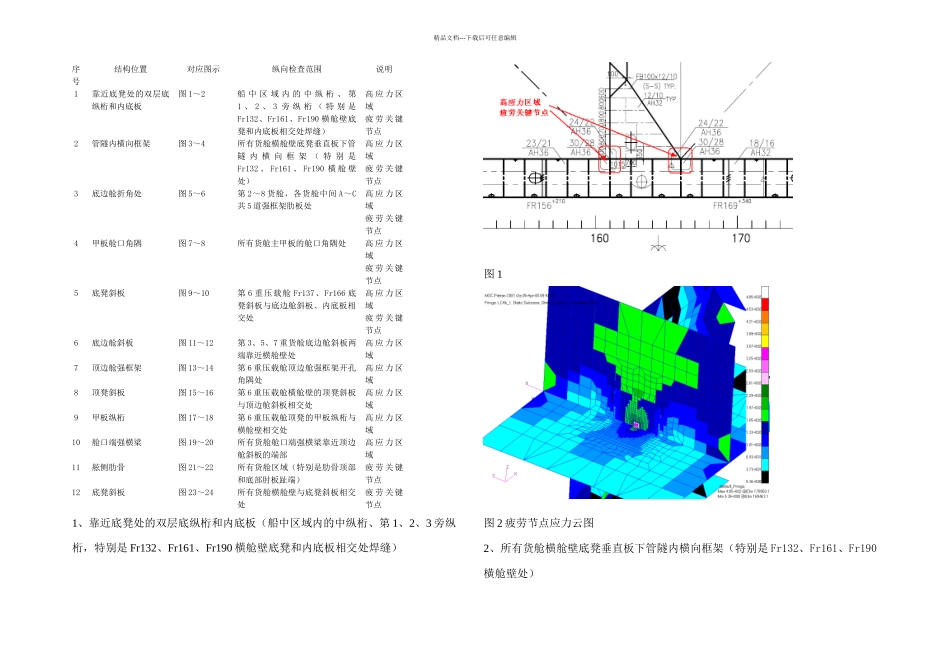

精品文档---下载后可任意编辑序号结构位置对应图示纵向检查范围说明1靠近底凳处的双层底纵桁和内底板图 1～2船 中 区 域 内 的 中 纵 桁 、 第1 、 2 、 3 旁 纵 桁 （ 特 别 是Fr132、Fr161、Fr190 横舱壁底凳和内底板相交处焊缝）高 应 力 区域疲 劳 关 键节点2管隧内横向框架图 3～4所有货舱横舱壁底凳垂直板下管隧 内 横 向 框 架 （ 特 别 是Fr132 、 Fr161 、 Fr190 横 舱 壁处）高 应 力 区域疲 劳 关 键节点3底边舱折角处图 5～6第 2～8 货舱，各货舱中间 A～C共 5 道强框架肋板处高 应 力 区域疲 劳 关 键节点4甲板舱口角隅图 7～8所有货舱主甲板的舱口角隅处高 应 力 区域疲 劳 关 键节点5底凳斜板图 9～10第 6 重压载舱 Fr137、Fr166 底凳斜板与底边舱斜板、内底板相交处高 应 力 区域疲 劳 关 键节点6底边舱斜板图 11～12第 3、5、7 重货舱底边舱斜板两端靠近横舱壁处高 应 力 区域7顶边舱强框架图 13～14第 6 重压载舱顶边舱强框架开孔角隅处高 应 力 区域8顶凳斜板图 15～16第 6 重压载舱横舱壁的顶凳斜板与顶边舱斜板相交处高 应 力 区域9甲板纵桁图 17～18第 6 重压载舱顶凳的甲板纵桁与横舱壁相交处高 应 力 区域10舱口端强横梁图 19～20所有货舱舱口端强横梁靠近顶边舱斜板的端部高 应 力 区域11舷侧肋骨图 21～22所有货舱区域（特别是肋骨顶部和底部肘板趾端）疲 劳 关 键节点12底凳斜板图 23～24所有货舱横舱壁与底凳斜板相交处疲 劳 关 键节点1、靠近底凳处的双层底纵桁和内底板（船中区域内的中纵桁、第 1、2、3 旁纵桁，特别是 Fr132、Fr161、Fr190 横舱壁底凳和内底板相交处焊缝）图 1图 2 疲劳节点应力云图2、所有货舱横舱壁底凳垂直板下管隧内横向框架（特别是 Fr132、Fr161、Fr190横舱壁处）精品文档---下载后可任意编辑图 3图 4 疲劳节点应力云图3、靠近底边舱折角处的底边舱强框架和双层底肋板根部（第 2～8 货舱，各货舱中间 A～C 共 5 道强框架肋板处）图 5图 6 疲劳节点应力云图4、所有货舱主甲板的舱口角隅处精品文档---下载后可任意编辑图 7图 8 细化应力云图5、第 6 重压载舱 Fr137、Fr166 底凳斜板与底边舱斜板、内底板相交处图 9图 10 疲劳节点应力云图6、第 3、5、7 重货舱底边舱斜板两端靠近横舱壁处精品文档---下载后可任意编辑图 11图 12 ...
