万科实测检查数据上墙操作指引

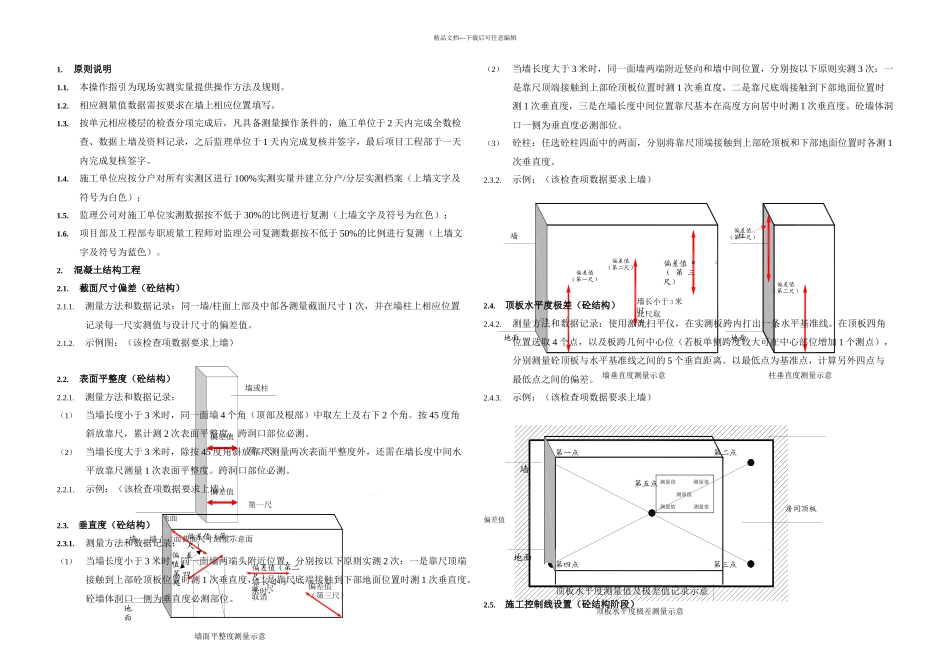

万科实测检查数据上墙操作指引_第1页
1/5

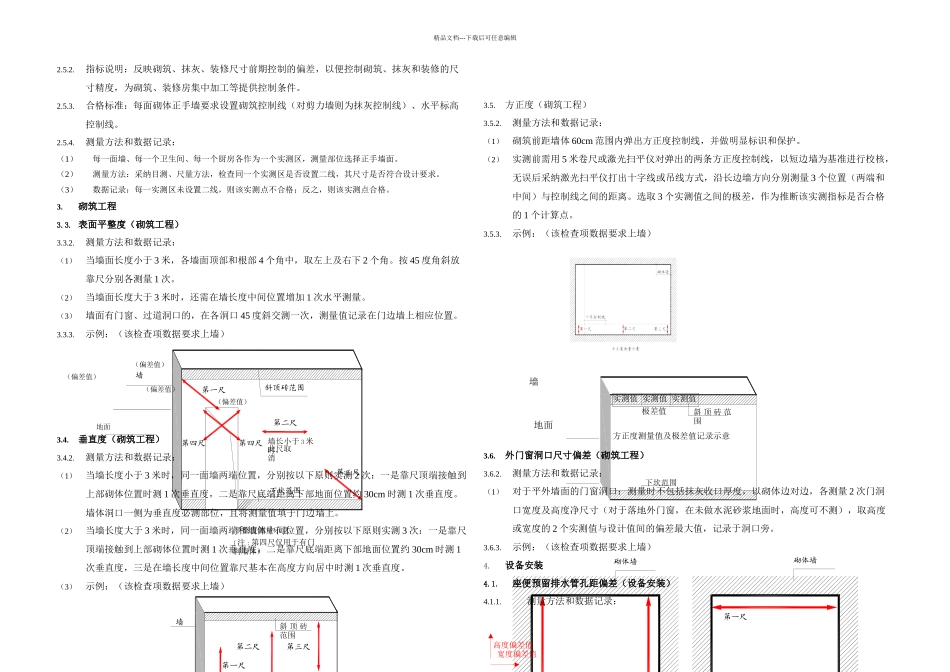

万科实测检查数据上墙操作指引_第2页
2/5

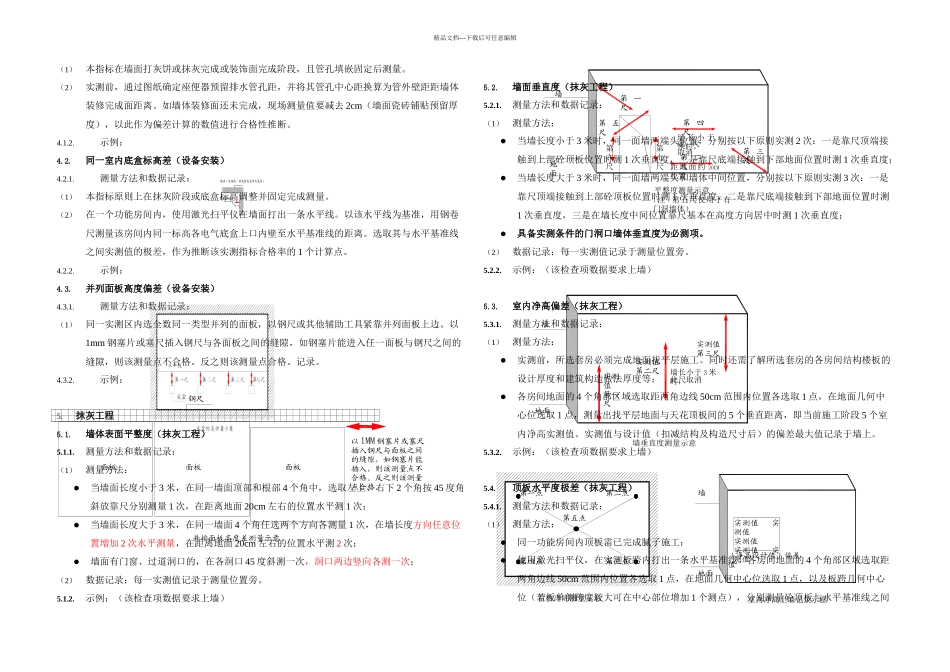

万科实测检查数据上墙操作指引_第3页
3/5
第二尺第一尺偏差值偏差值墙或柱地面墙 / 柱面截面尺寸测量示意面墙地面墙 长 小 于 3米时,此尺取消第 四尺墙面平整度测量示意偏差值(第一尺)偏差值(第二尺)偏差值(第三尺)偏 差值)地面柱柱垂直度测量示意墙垂直度测量示意墙地面墙长小于 3 米时,此尺取消偏差值( 第 三尺)第五点第三点第二点第四点第一点房间顶板顶板水平度极差测量示意精品文档---下载后可任意编辑1.原则说明1.1.本操作指引为现场实测实量提供操作方法及规则。1.2.相应测量值数据需按要求在墙上相应位置填写。1.3.按单元相应楼层的检查分项完成后,凡具备测量操作条件的,施工单位于 2 天内完成全数检查、数据上墙及资料记录,之后监理单位于 1 天内完成复核并签字,最后项目工程部于一天内完成复核签字。1.4.施工单位应按分户对所有实测区进行 100%实测实量并建立分户/分层实测档案(上墙文字及符号为白色);1.5.监理公司对施工单位实测数据按不低于 30%的比例进行复测(上墙文字及符号为红色);1.6.项目部及工程部专职质量工程师对监理公司复测数据按不低于 50%的比例进行复测(上墙文字及符号为蓝色)。2.混凝土结构工程2.1.截面尺寸偏差(砼结构)2.1.1.测量方法和数据记录:同一墙/柱面上部及中部各测量截面尺寸 1 次,并在墙柱上相应位置记录每一尺实测值与设计尺寸的偏差值。2.1.2.示例图:(该检查项数据要求上墙)2.2.表面平整度(砼结构)2.2.1.测量方法和数据记录:(1)当墙长度小于 3 米时,同一面墙 4 个角(顶部及根部)中取左上及右下 2 个角。按 45 度角斜放靠尺,累计测 2 次表面平整度。跨洞口部位必测。(2)当墙长度大于 3 米时,除按 45 度角斜放靠尺测量两次表面平整度外,还需在墙长度中间水平放靠尺测量 1 次表面平整度。跨洞口部位必测。2.2.1.示例:(该检查项数据要求上墙)2.3.垂直度(砼结构)2.3.1.测量方法和数据记录:(1)当墙长度小于 3 米时,同一面墙两端头附近位置,分别按以下原则实测 2 次:一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度,二是靠尺底端接触到下部地面位置时测 1 次垂直度。砼墙体洞口一侧为垂直度必测部位。(2)当墙长度大于 3 米时,同一面墙两端附近竖向和墙中间位置,分别按以下原则实测 3 次:一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度,二是靠尺底端接触到下部地面位置时测 1 次垂直度,三是在墙长度中间位置靠尺基本在高度方向居...
