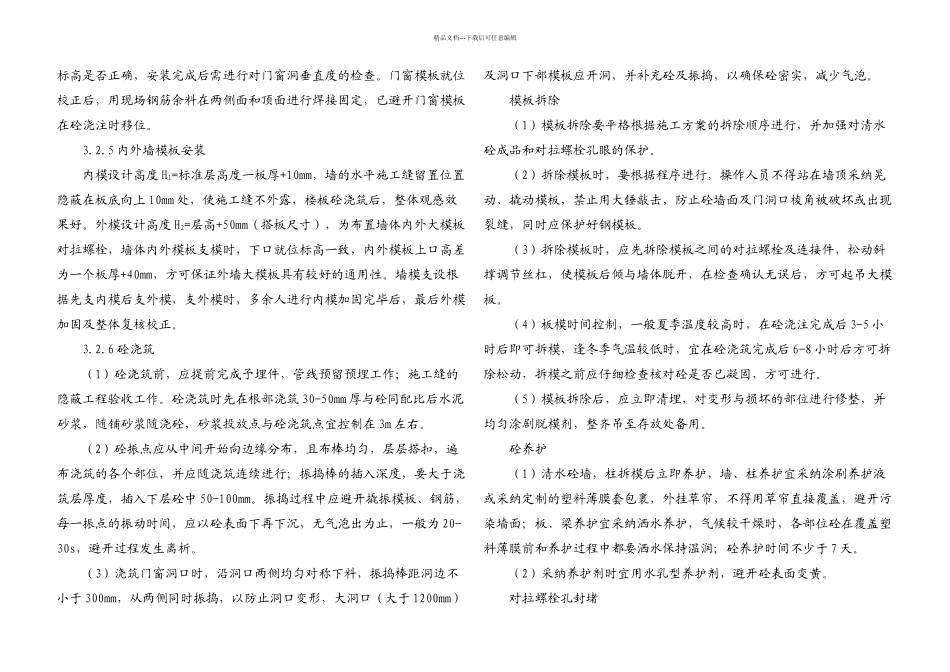

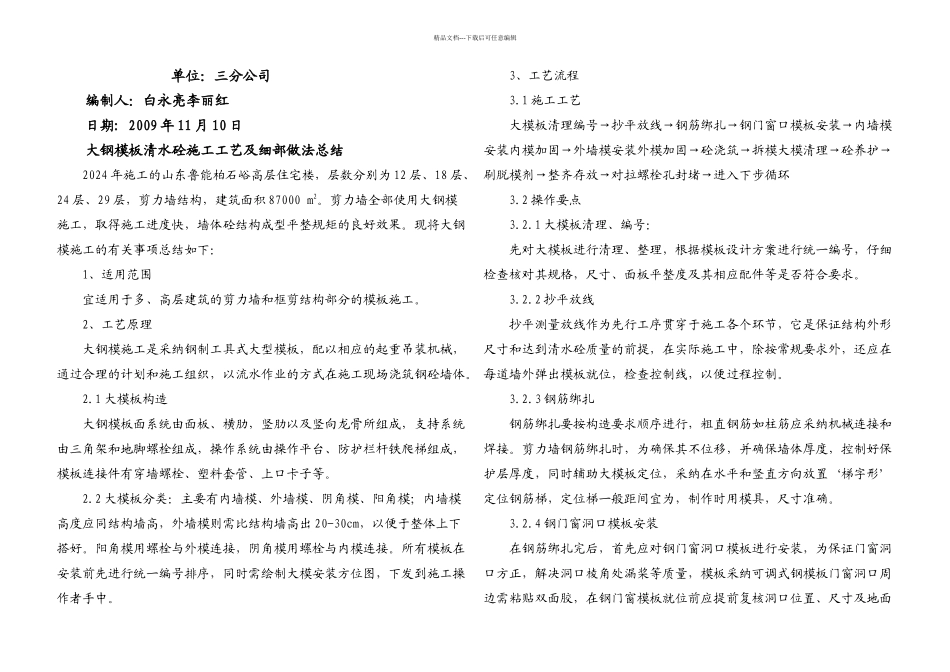

精品文档---下载后可任意编辑单位：三分公司编制人：白永亮李丽红日期: 2009 年 11 月 10 日大钢模板清水砼施工工艺及细部做法总结2024 年施工的山东鲁能柏石峪高层住宅楼，层数分别为 12 层、18 层、24 层、29 层，剪力墙结构，建筑面积 87000 m2。剪力墙全部使用大钢模施工，取得施工进度快，墙体砼结构成型平整规矩的良好效果。现将大钢模施工的有关事项总结如下：1、适用范围宜适用于多、高层建筑的剪力墙和框剪结构部分的模板施工。2、工艺原理大钢模施工是采纳钢制工具式大型模板，配以相应的起重吊装机械，通过合理的计划和施工组织，以流水作业的方式在施工现场浇筑钢砼墙体。2.1 大模板构造大钢模板面系统由面板、横肋，竖肋以及竖向龙骨所组成，支持系统由三角架和地脚螺栓组成，操作系统由操作平台、防护栏杆铁爬梯组成，模板连接件有穿墙螺栓、塑料套管、上口卡子等。2.2 大模板分类：主要有内墙模、外墙模、阴角模、阳角模；内墙模高度应同结构墙高，外墙模则需比结构墙高出 20-30cm，以便于整体上下搭好。阳角模用螺栓与外模连接，阴角模用螺栓与内模连接。所有模板在安装前先进行统一编号排序，同时需绘制大模安装方位图，下发到施工操作者手中。3、工艺流程3.1 施工工艺大模板清理编号→抄平放线→钢筋绑扎→钢门窗口模板安装→内墙模安装内模加固→外墙模安装外模加固→砼浇筑→拆模大模清理→砼养护→刷脱模剂→整齐存放→对拉螺栓孔封堵→进入下步循环3.2 操作要点3.2.1 大模板清理、编号：先对大模板进行清理、整理，根据模板设计方案进行统一编号，仔细检查核对其规格，尺寸、面板平整度及其相应配件等是否符合要求。3.2.2 抄平放线抄平测量放线作为先行工序贯穿于施工各个环节，它是保证结构外形尺寸和达到清水砼质量的前提，在实际施工中，除按常规要求外，还应在每道墙外弹出模板就位，检查控制线，以便过程控制。3.2.3 钢筋绑扎钢筋绑扎要按构造要求顺序进行，粗直钢筋如柱筋应采纳机械连接和焊接。剪力墙钢筋绑扎时，为确保其不位移，并确保墙体厚度，控制好保护层厚度，同时辅助大模板定位，采纳在水平和竖直方向放置‘梯字形’定位钢筋梯，定位梯一般距间宜为，制作时用模具，尺寸准确。3.2.4 钢门窗洞口模板安装在钢筋绑扎完后，首先应对钢门窗洞口模板进行安装，为保证门窗洞口方正，解决洞口棱角处漏桨等质量，模板采纳可调式钢模板门窗洞口周边需粘贴双面胶，在钢门窗模板就位前应提前复核...
