三相变压器联结组别实验

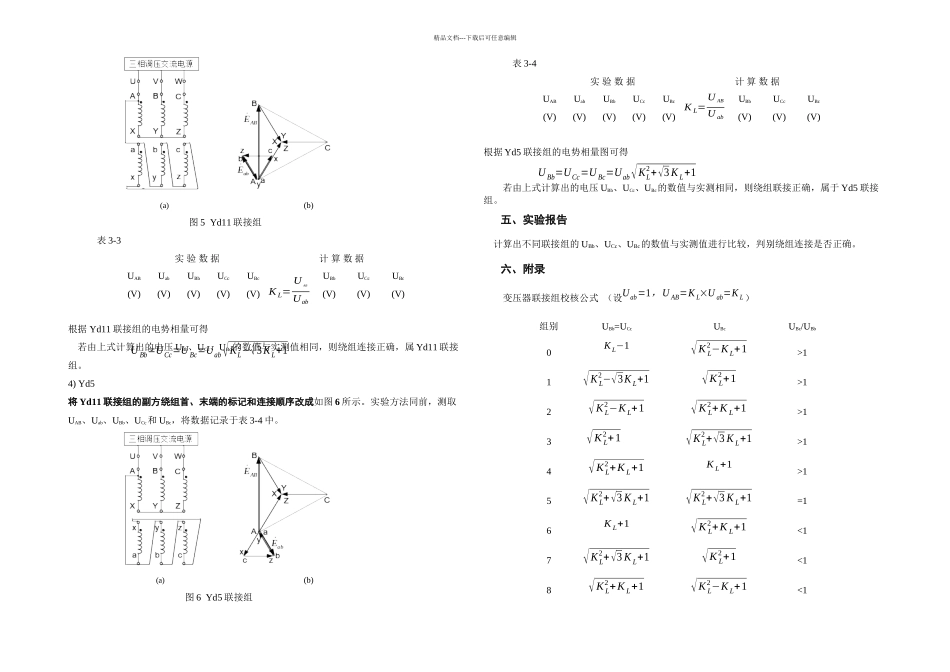

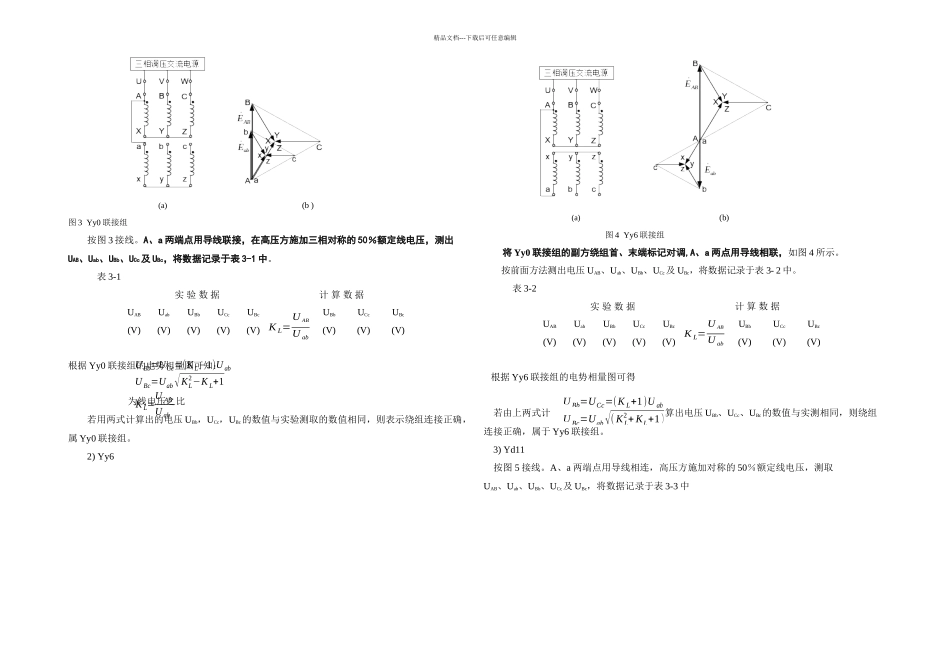

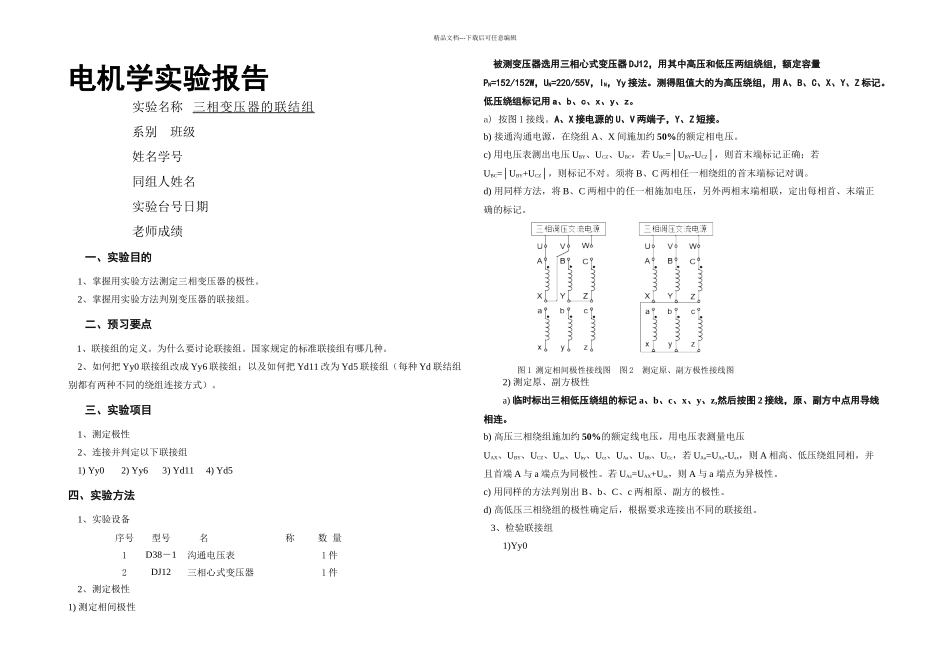

精品文档---下载后可任意编辑电机学实验报告 实验名称 三相变压器的联结组 系别班级 姓名学号 同组人姓名实验台号日期老师成绩一、实验目的 1、掌握用实验方法测定三相变压器的极性。 2、掌握用实验方法判别变压器的联接组。二、预习要点 1、联接组的定义。为什么要讨论联接组。国家规定的标准联接组有哪几种。 2、如何把 Yy0 联接组改成 Yy6 联接组；以及如何把 Yd11 改为 Yd5 联接组（每种 Yd 联结组别都有两种不同的绕组连接方式）。三、实验项目 1、测定极性 2、连接并判定以下联接组 1) Yy0 2) Yy6 3) Yd11 4) Yd5四、实验方法 1、实验设备序号型号名 称数 量1D38－1沟通电压表1 件2DJ12三相心式变压器1 件 2、测定极性1) 测定相间极性被测变压器选用三相心式变压器 DJ12，用其中高压和低压两组绕组，额定容量PN=152/152W，UN=220/55V，IN，Yy 接法。测得阻值大的为高压绕组，用 A、B、C、X、Y、Z 标记。低压绕组标记用 a、b、c、x、y、z。a) 按图 1 接线。A、X 接电源的 U、V 两端子，Y、Z 短接。b) 接通沟通电源，在绕组 A、X 间施加约 50%的额定相电压。c) 用电压表测出电压 UBY、UCZ、UBC，若 UBC=│UBY-UCZ│，则首末端标记正确；若UBC=│UBY+UCZ│，则标记不对。须将 B、C 两相任一相绕组的首末端标记对调。d) 用同样方法，将 B、C 两相中的任一相施加电压，另外两相末端相联，定出每相首、末端正确的标记。图 1 测定相间极性接线图 图 2 测定原、副方极性接线图2) 测定原、副方极性a) 临时标出三相低压绕组的标记 a、b、c、x、y、z,然后按图 2 接线，原、副方中点用导线相连。b) 高压三相绕组施加约 50%的额定线电压，用电压表测量电压UAX、UBY、UCZ、Uax、Uby、Ucz、UAa、UBb、UCc，若 UAa=UAx-Uax，则 A 相高、低压绕组同相，并且首端 A 与 a 端点为同极性。若 UAa=UAX+Uax，则 A 与 a 端点为异极性。c) 用同样的方法判别出 B、b、C、c 两相原、副方的极性。d) 高低压三相绕组的极性确定后，根据要求连接出不同的联接组。 3、检验联接组1)Yy0精品文档---下载后可任意编辑(a)(b )图 3 Yy0 联接组按图 3 接线。A、a 两端点用导线联接，在高压方施加三相对称的 50％额定线电压，测出UAB、Uab、UBb、UCc及 UBc，将数据记录于表 3-1 中。表 3-1 实 验 数 据 计 算 数 据UAB(V)Uab(V)UBb(V)UCc(V)UBc(V)UBb(V)UCc(V)UBc(V)...
