三相四线制照明电路

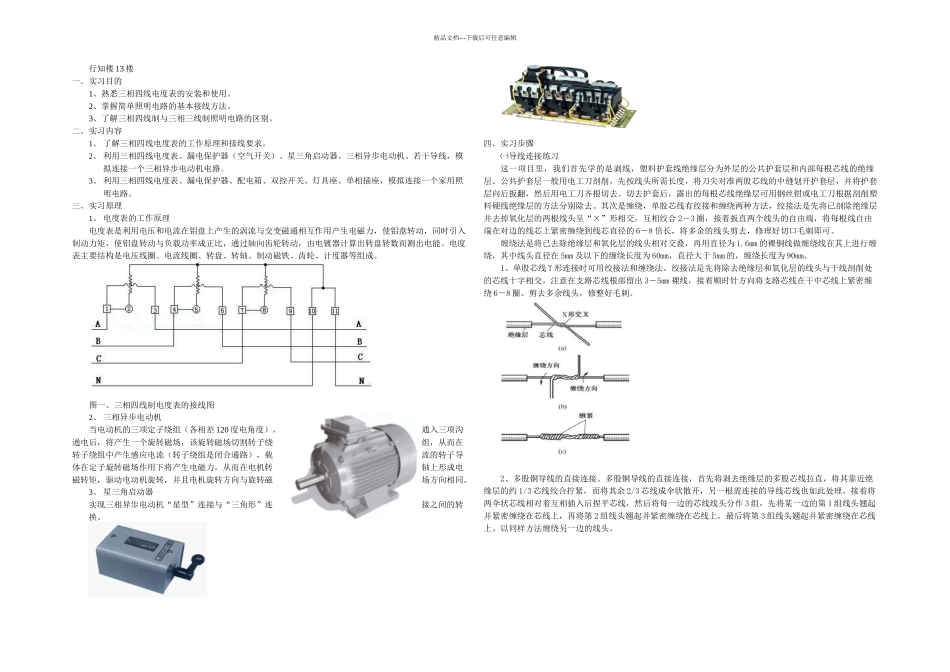

三相四线制照明电路_第1页
1/4

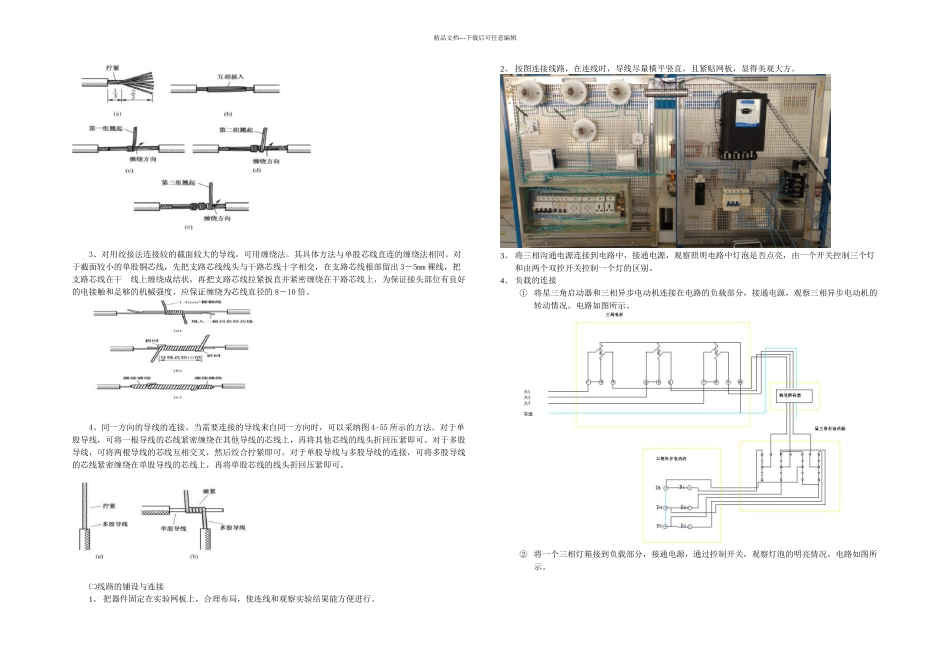

三相四线制照明电路_第2页
2/4

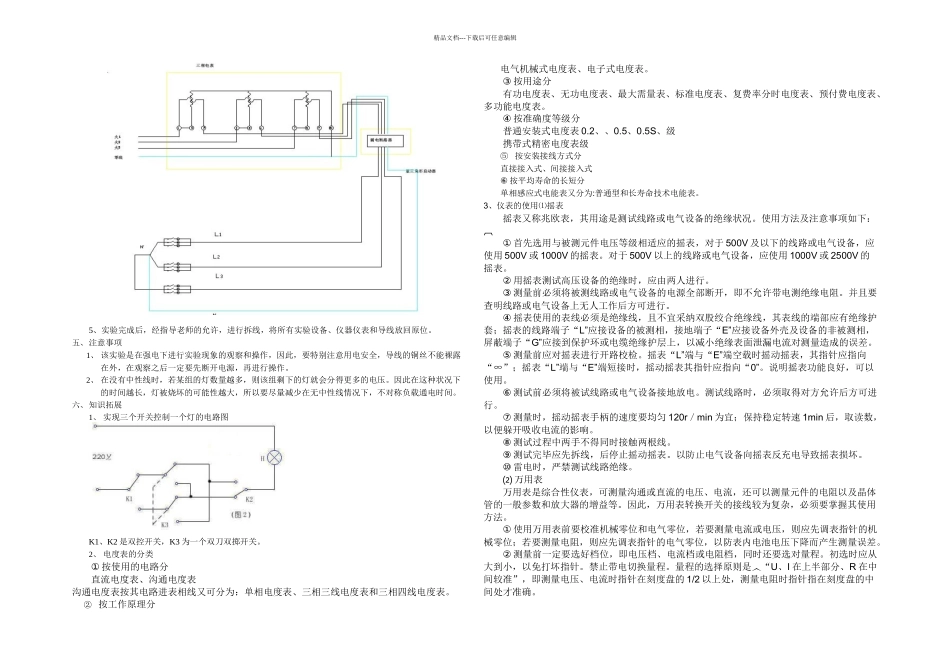

三相四线制照明电路_第3页
3/4
精品文档---下载后可任意编辑行知楼 13 楼一、实习目的1、熟悉三相四线电度表的安装和使用。2、掌握简单照明电路的基本接线方法。3、了解三相四线制与三相三线制照明电路的区别。二、实习内容1、 了解三相四线电度表的工作原理和接线要求。2、 利用三相四线电度表、漏电保护器(空气开关)、星三角启动器、三相异步电动机、若干导线,模拟连接一个三相异步电动机电路。3、 利用三相四线电度表、漏电保护器、配电箱、双控开关、灯具座、单相插座,模拟连接一个家用照明电路。三、实习原理1、 电度表的工作原理电度表是利用电压和电流在铝盘上产生的涡流与交变磁通相互作用产生电磁力,使铝盘转动,同时引入制动力矩,使铝盘转动与负载功率成正比,通过轴向齿轮转动,由电镀器计算出转盘转数而测出电能。电度表主要结构是电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。图一、三相四线制电度表的接线图2、 三相异步电动机当电动机的三项定子绕组(各相差 120 度电角度),通入三项沟通电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流(转子绕组是闭合通路),载流的转子导体在定子旋转磁场作用下将产生电磁力,从而在电机转轴上形成电磁转矩,驱动电动机旋转,并且电机旋转方向与旋转磁场方向相同。3、 星三角启动器实现三相异步电动机“星型”连接与“三角形”连接之间的转换。四、实习步骤㈠导线连接练习这一项目里,我们首先学的是剥线,塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。公共护套层一般用电工刀剖削,先按线头所需长度,将刀尖对准两股芯线的中缝划开护套层,并将护套层向后扳翻,然后用电工刀齐根切去。切去护套后,露出的每根芯线绝缘层可用钢丝钳或电工刀根据剖削塑料硬线绝缘层的方法分别除去。其次是缠绕,单股芯线有绞接和缠绕两种方法,绞接法是先将已剖除绝缘层并去掉氧化层的两根线头呈“×”形相交,互相绞合 2-3 圈,接着扳直两个线头的自由端,将每根线自由端在对边的线芯上紧密缠绕到线芯直径的 6-8 倍长,将多余的线头剪去,修理好切口毛刺即可。缠绕法是将已去除绝缘层和氧化层的线头相对交叠,再用直径为 1.6mm 的裸铜线做缠绕线在其上进行缠绕,其中线头直径在 5mm 及以下的缠绕长度为 60mm,直径大于 5mm 的,缠绕长度为 90mm。1、单股芯线 T 形连接时可用绞接法和缠绕法。绞接法是先将除去绝缘层和氧化层的线头与...
