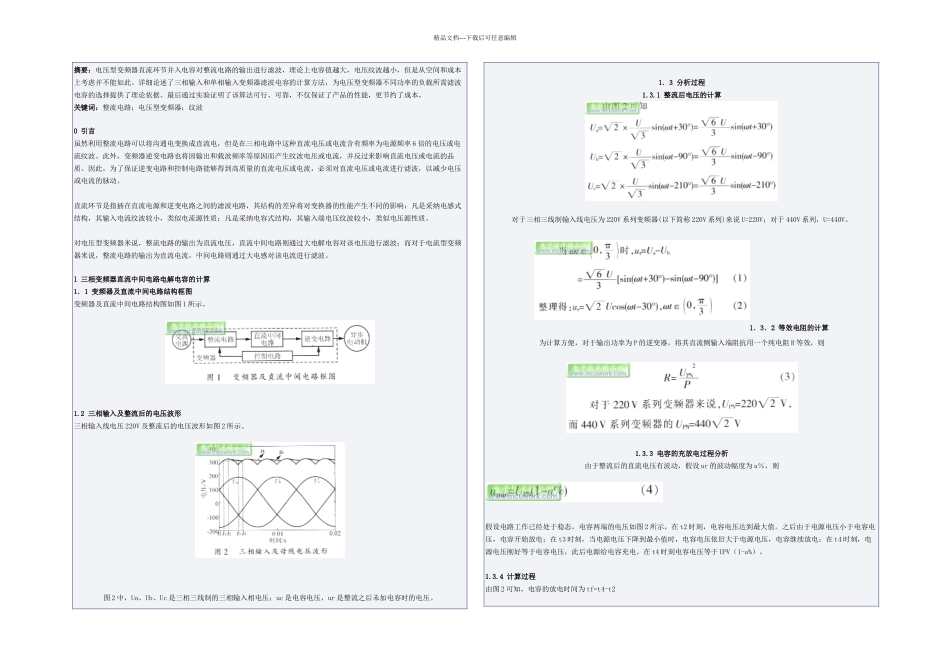

精品文档---下载后可任意编辑摘要：电压型变频器直流环节并入电容对整流电路的输出进行滤波，理论上电容值越大，电压纹波越小，但是从空间和成本上考虑并不能如此。详细论述了三相输入和单相输入变频器滤波电容的计算方法，为电压型变频器不同功率的负载所需滤波电容的选择提供了理论依据。最后通过实验证明了该算法可行、可靠，不仅保证了产品的性能，更节约了成本。关键词：整流电路；电压型变频器：纹波 0 引言虽然利用整流电路可以将沟通电变换成直流电，但是在三相电路中这种直流电压或电流含有频率为电源频率 6 倍的电压或电流纹波。此外，变频器逆变电路也将因输出和载波频率等原因而产生纹波电压或电流，并反过来影响直流电压或电流的品质。因此，为了保证逆变电路和控制电路能够得到高质量的直流电压或电流，必须对直流电压或电流进行滤波，以减少电压或电流的脉动。直流环节是指插在直流电源和逆变电路之间的滤波电路，其结构的差异将对变换器的性能产生不同的影响：凡是采纳电感式结构，其输入电流纹波较小，类似电流源性质；凡是采纳电容式结构，其输入端电压纹波较小，类似电压源性质。对电压型变频器米说，整流电路的输出为直流电压，直流中间电路则通过大电解电容对该电压进行滤波；而对于电流型变频器米说，整流电路的输出为直流电流，中间电路则通过大电感对该电流进行滤波。l 三相变频器直流中间电路电解电容的计算1．1 变频器及直流中间电路结构框图变频器及直流中间电路结构图如图 1 所示。1.2 三相输入及整流后的电压波形三相输入线电压 220V 及整流后的电压波形如图 2 所示。图 2 中，Ua、Ub、Uc 是三相三线制的三相输入相电压；uc 是电容电压，ur 是整流之后未加电容时的电压。1．3 分析过程1.3.l 整流后电压的计算对于三相三线制输入线电压为 220V 系列变频器(以下简称 220V 系列)来说 U=220V；对于 440V 系列，U=440V。1．3．2 等效电阻的计算为计算方便，对于输出功率为 P 的逆变器，将其直流侧输入端阻抗用一个纯电阻 R 等效，则1.3.3 电容的充放电过程分析由于整流后的直流电压有波动，假设 ur 的波动幅度为 a％，则假设电路工作已经处于稳态，电容两端的电压如图 2 所示，在 t2 时刻，电容电压达到最大值。之后由于电源电压小于电容电压，电容开始放电；在 t3 时刻，当电源电压下降到最小值时，电容电压依旧大于电源电压，电容继续放电：在 t4 时刻，电源电压刚好等于电...
