三相桥式整流电路课程设计

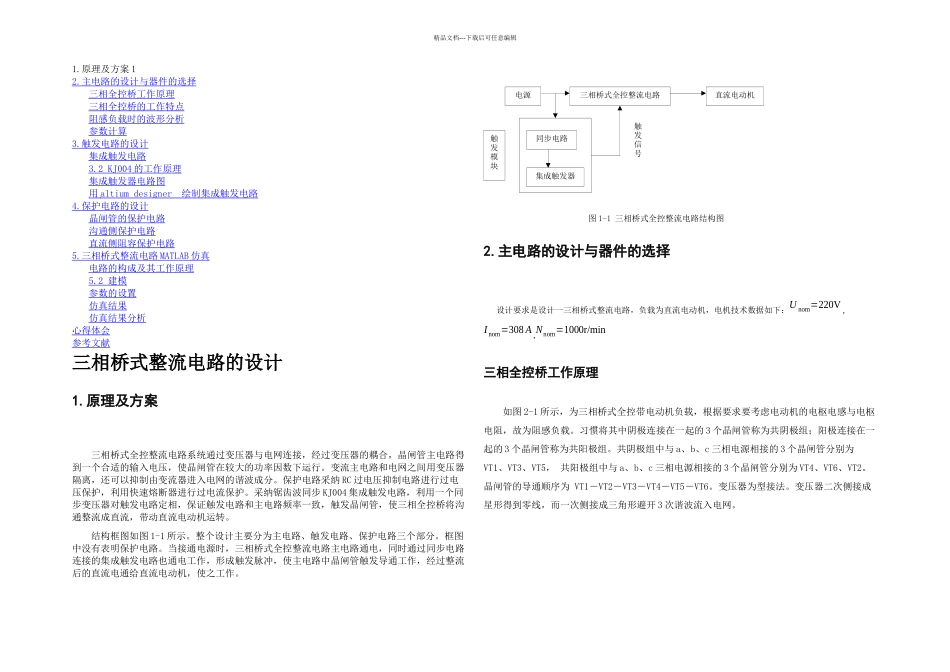

三相桥式整流电路课程设计_第1页
1/7

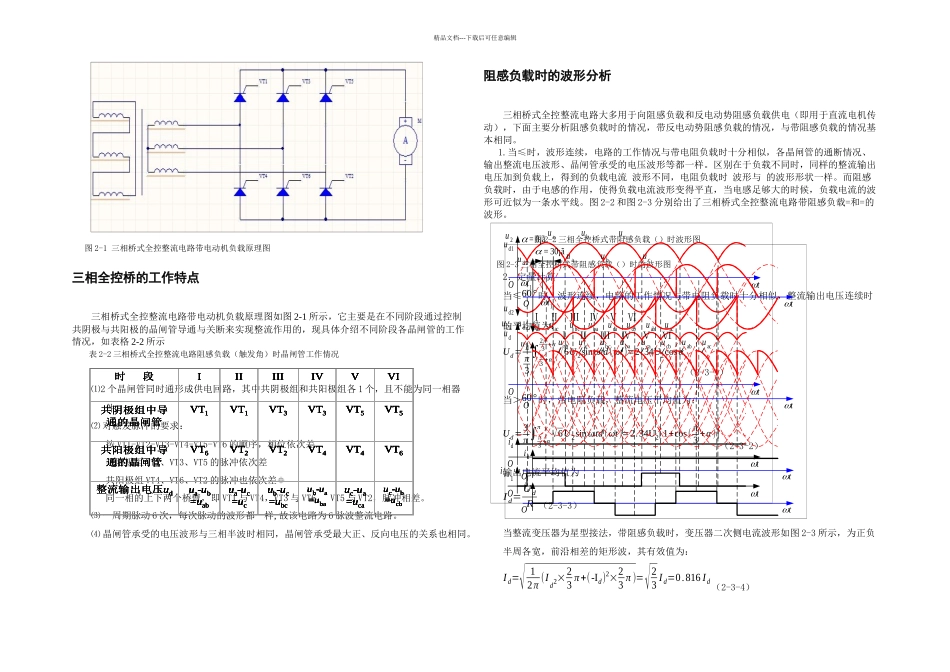

三相桥式整流电路课程设计_第2页
2/7

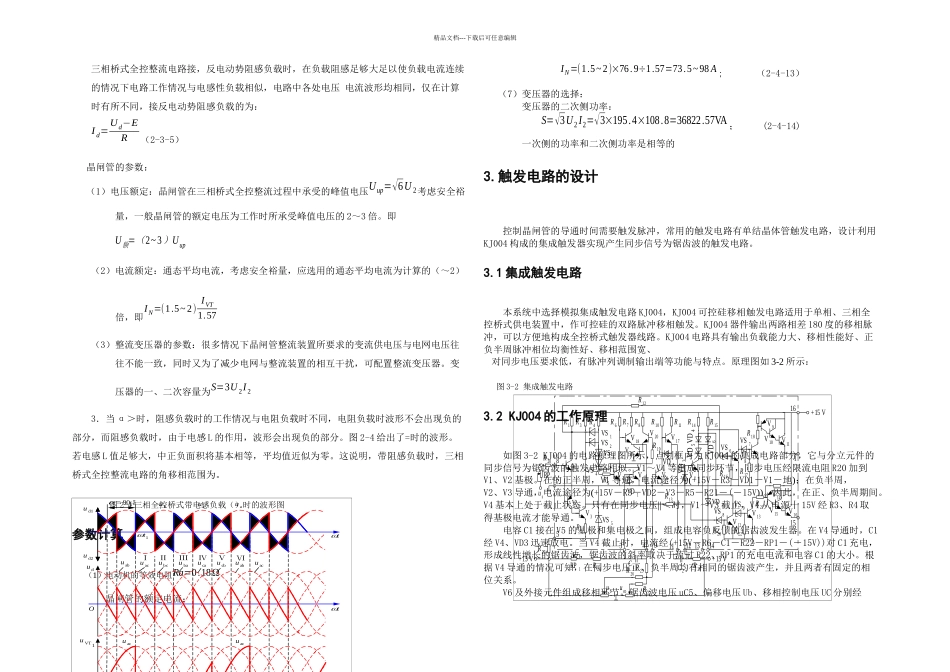

三相桥式整流电路课程设计_第3页
3/7
电源三相桥式全控整流电路直流电动机同步电路集成触发器触发信号触发模块精品文档---下载后可任意编辑1.原理及方案 12. 主电路的设计与器件的选择 三相全控桥工作原理 三相全控桥的工作特点 阻感负载时的波形分析 参数计算 3. 触发电路的设计 集成触发电路 3.2 KJ004 的工作原理 集成触发器电路图 用 altium designer 绘制集成触发电路 4. 保护电路的设计 晶闸管的保护电路 沟通侧保护电路 直流侧阻容保护电路 5. 三相桥式整流电路 MATLAB 仿真 电路的构成及其工作原理 5.2 建模 参数的设置 仿真结果 仿真结果分析 心得体会 参考文献 三相桥式整流电路的设计1.原理及方案三相桥式全控整流电路系统通过变压器与电网连接,经过变压器的耦合,晶闸管主电路得到一个合适的输入电压,使晶闸管在较大的功率因数下运行。变流主电路和电网之间用变压器隔离,还可以抑制由变流器进入电网的谐波成分。保护电路采纳 RC 过电压抑制电路进行过电压保护,利用快速熔断器进行过电流保护。采纳锯齿波同步 KJ004 集成触发电路,利用一个同步变压器对触发电路定相,保证触发电路和主电路频率一致,触发晶闸管,使三相全控桥将沟通整流成直流,带动直流电动机运转。结构框图如图 1-1 所示。整个设计主要分为主电路、触发电路、保护电路三个部分。框图中没有表明保护电路。当接通电源时,三相桥式全控整流电路主电路通电,同时通过同步电路连接的集成触发电路也通电工作,形成触发脉冲,使主电路中晶闸管触发导通工作,经过整流后的直流电通给直流电动机,使之工作。图 1-1 三相桥式全控整流电路结构图2.主电路的设计与器件的选择设计要求是设计一三相桥式整流电路,负载为直流电动机,电机技术数据如下:U nom=220V ,I nom=308 A ,Nnom=1000r/min三相全控桥工作原理如图 2-1 所示,为三相桥式全控带电动机负载,根据要求要考虑电动机的电枢电感与电枢电阻,故为阻感负载。习惯将其中阴极连接在一起的 3 个晶闸管称为共阴极组;阳极连接在一起的 3 个晶闸管称为共阳极组。共阴极组中与 a、b、c 三相电源相接的 3 个晶闸管分别为VT1、VT3、VT5, 共阳极组中与 a、b、c 三相电源相接的 3 个晶闸管分别为 VT4、VT6、VT2。晶闸管的导通顺序为 VT1-VT2-VT3-VT4-VT5-VT6。变压器为型接法。变压器二次侧接成星形得到零线,而一次侧接成三角形避开 3 次谐波流入电网。精品文档---下载后可任意编辑图 ...
