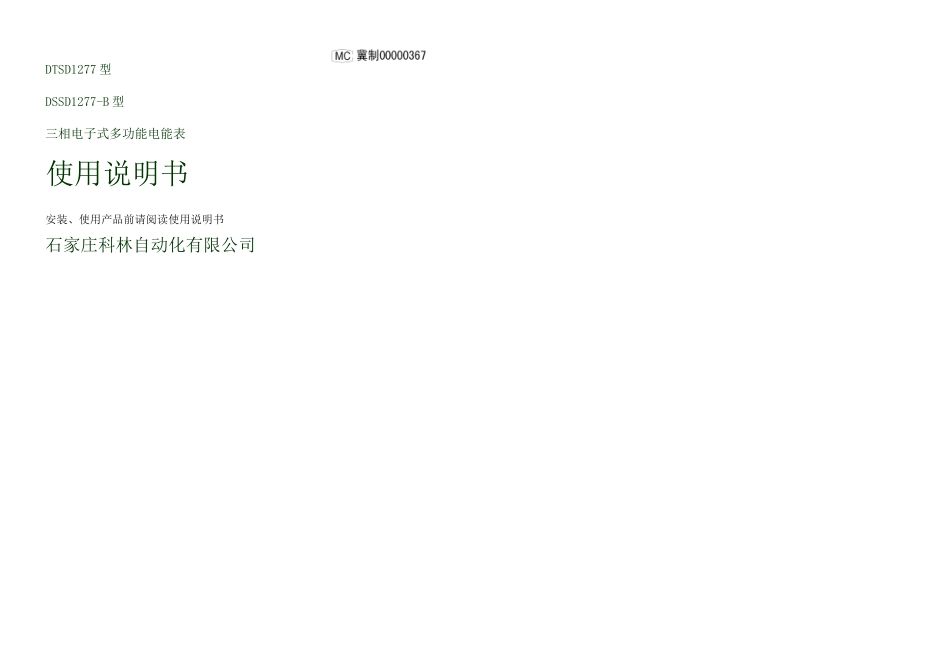

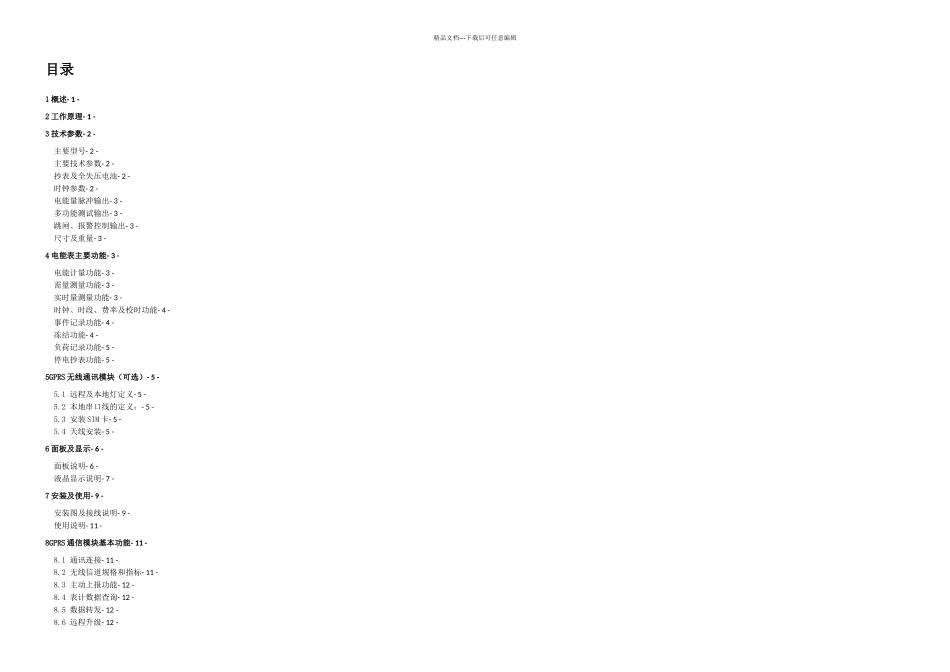

DTSD1277 型DSSD1277-B 型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司精品文档---下载后可任意编辑目录1 概述- 1 -2 工作原理- 1 -3 技术参数- 2 -主要型号- 2 -主要技术参数- 2 -抄表及全失压电池- 2 -时钟参数- 2 -电能量脉冲输出- 3 -多功能测试输出- 3 -跳闸、报警控制输出- 3 -尺寸及重量- 3 -4 电能表主要功能- 3 -电能计量功能- 3 -需量测量功能- 3 -实时量测量功能- 3 -时钟、时段、费率及校时功能- 4 -事件记录功能- 4 -冻结功能- 4 -负荷记录功能- 5 -停电抄表功能- 5 -5GPRS 无线通讯模块（可选）- 5 -5.1 远程及本地灯定义- 5 -5.2 本地串口线的定义：- 5 -5.3 安装 SIM 卡- 5 -5.4 天线安装- 5 -6 面板及显示- 6 -面板说明- 6 -液晶显示说明- 7 -7 安装及使用- 9 -安装图及接线说明- 9 -使用说明- 11 -8GPRS 通信模块基本功能- 11 -8.1 通讯连接- 11 -8.2 无线信道规格和指标- 11 -8.3 主动上报功能- 12 -8.4 表计数据查询- 12 -8.5 数据转发- 12 -8.6 远程升级- 12 -精品文档---下载后可任意编辑9 使用注意事项- 12 -10 仪表运输及储存- 12 -11 保修- 13 -12 常见故障及排除- 13 -13 技术支持- 13 -14 配件清单- 13 -附表 1 数据显示内容及定义附表 2 报警状态字定义1概述DT(S)SD1277 系列三相电子式多功能电能表，是石家庄科林自动化有限公司采纳先进的大规模集成电路，成熟的软件算法，低功耗设计以及 SMT 工艺，依照国际、国内相关标准的要求设计制造。本产品集计量、显示、通讯、监测等功能于一身，采纳高精度计量芯片可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功功率、无功功率、功率因数等；监测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。主要参考标准：GB/T—2024《沟通电测量设备 特别要求—第 23 部分静止式无功电能表（2 级和 3 级）》GB/T 2—2024《沟通电测量设备 特别要求—第 21 部分静止式有功电能表（级和级）》—2024《沟通电测量设备 特别要求—第 21 部分静止式有功电能表（1 级和 2 级）》—2024《沟通电测量设备...
