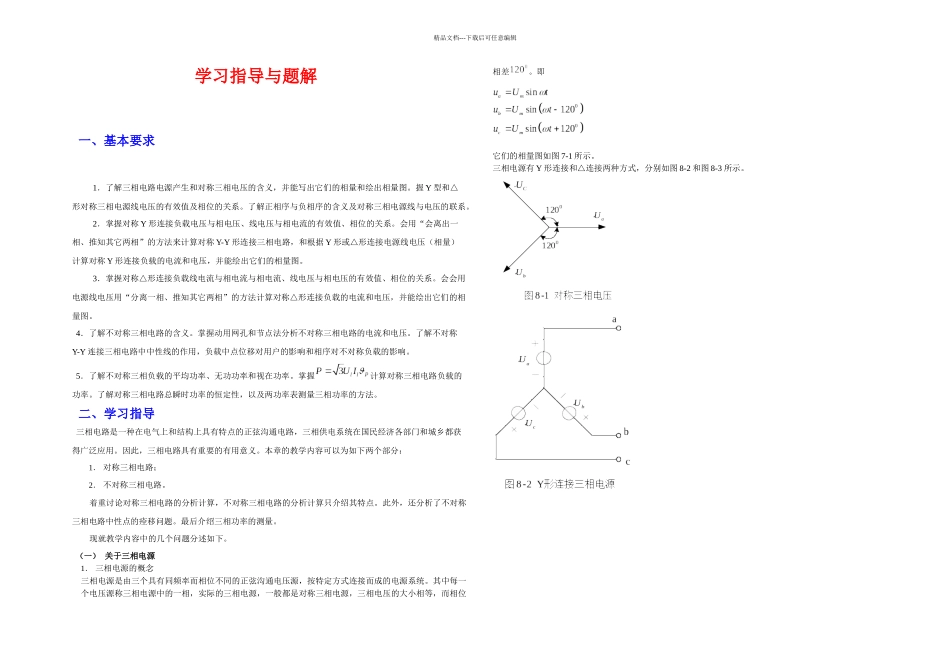

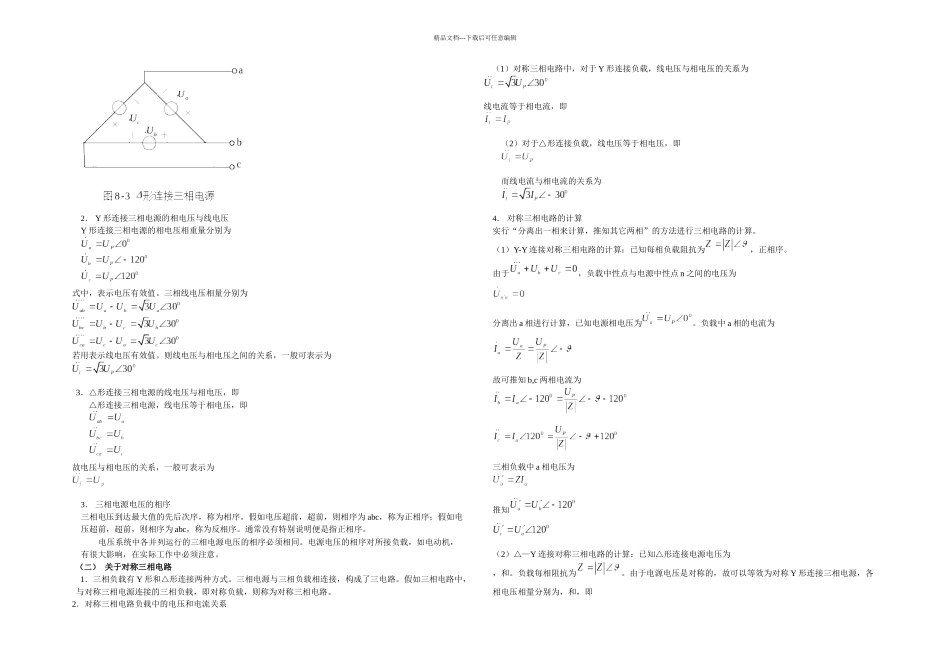

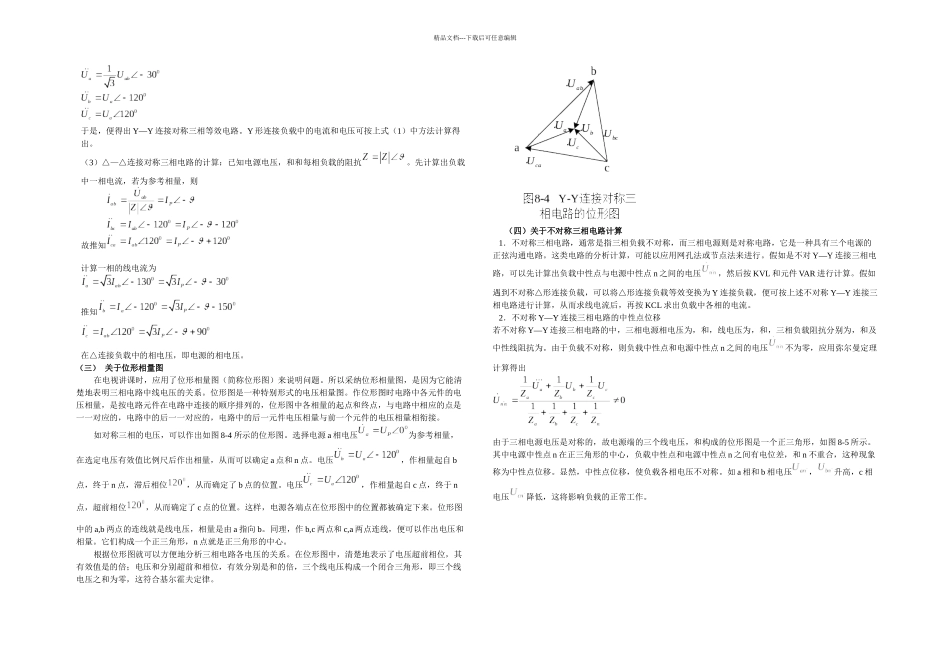

精品文档---下载后可任意编辑学习指导与题解一、基本要求1．了解三相电路电源产生和对称三相电压的含义，并能写出它们的相量和绘出相量图。握 Y 型和△形对称三相电源线电压的有效值及相位的关系。了解正相序与负相序的含义及对称三相电源线与电压的联系。2．掌握对称 Y 形连接负载电压与相电压、线电压与相电流的有效值、相位的关系。会用“会离出一相、推知其它两相”的方法来计算对称 Y-Y 形连接三相电路，和根据 Y 形或△形连接电源线电压（相量）计算对称 Y 形连接负载的电流和电压，并能绘出它们的相量图。3．掌握对称△形连接负载线电流与相电流与相电流、线电压与相电压的有效值、相位的关系。会会用电源线电压用“分离一相、推知其它两相”的方法计算对称△形连接负载的电流和电压，并能绘出它们的相量图。4．了解不对称三相电路的含义。掌握动用网孔和节点法分析不对称三相电路的电流和电压。了解不对称Y-Y 连接三相电路中中性线的作用，负载中点位移对用户的影响和相序对不对称负载的影响。5．了解不对称三相负载的平均功率、无功功率和视在功率。掌握计算对称三相电路负载的功率。了解对称三相电路总瞬时功率的恒定性，以及两功率表测量三相功率的方法。二、学习指导三相电路是一种在电气上和结构上具有特点的正弦沟通电路，三相供电系统在国民经济各部门和城乡都获得广泛应用。因此，三相电路具有重要的有用意义。本章的教学内容可以为如下两个部分：1． 对称三相电路；2． 不对称三相电路。着重讨论对称三相电路的分析计算，不对称三相电路的分析计算只介绍其特点。此外，还分析了不对称三相电路中性点的痊移问题。最后介绍三相功率的测量。现就教学内容中的几个问题分述如下。（一） 关于三相电源1． 三相电源的概念三相电源是由三个具有同频率而相位不同的正弦沟通电压源，按特定方式连接而成的电源系统。其中每一个电压源称三相电源中的一相，实际的三相电源，一般都是对称三相电源，三相电压的大小相等，而相位相差。即它们的相量图如图 7-1 所示。三相电源有 Y 形连接和△连接两种方式，分别如图 8-2 和图 8-3 所示。精品文档---下载后可任意编辑2． Y 形连接三相电源的相电压与线电压Y 形连接三相电源的相电压相重量分别为式中，表示电压有效值。三相线电压相量分别为若用表示线电压有效值。则线电压与相电压之间的关系，一般可表示为 3．△形连接三相电源的线电压与相电压，即△形连接三相电源，...
