上海崇明北沿风力发电工程MW风机电气安装施工

上海崇明北沿风力发电工程MW风机电气安装施工_第1页
1/6

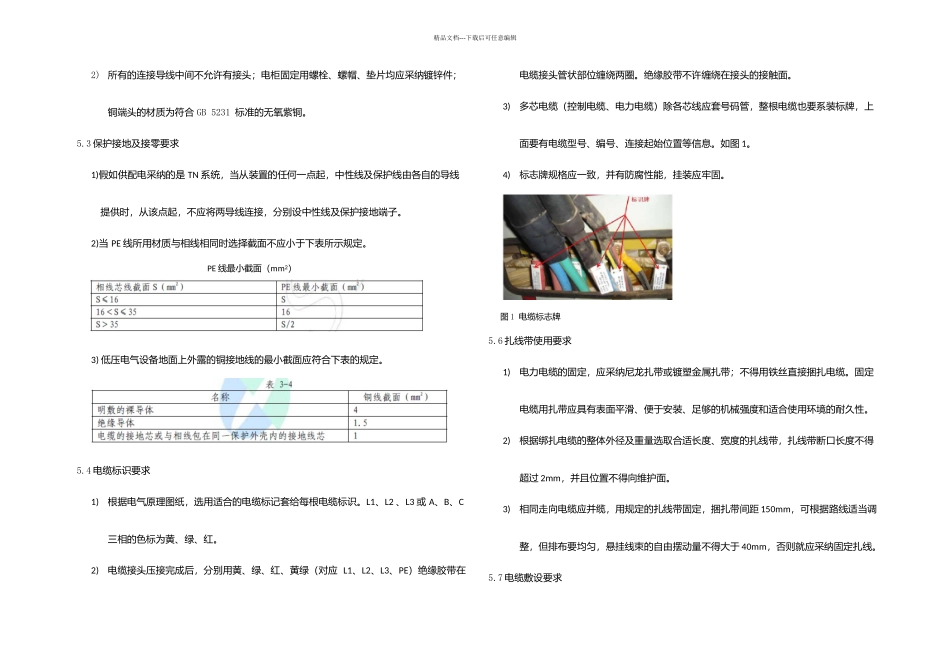

上海崇明北沿风力发电工程MW风机电气安装施工_第2页
2/6

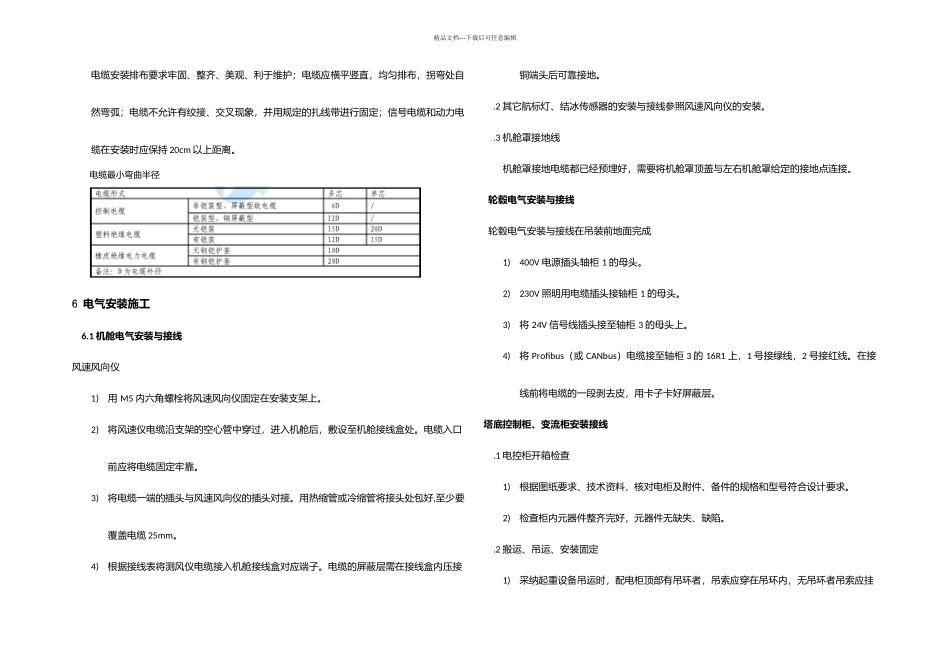

上海崇明北沿风力发电工程MW风机电气安装施工_第3页
3/6
精品文档---下载后可任意编辑1 工程概况上海崇明北沿风力发电项目位于上海市崇明县东北部地区,从崇明东旺沙闸处,原上海崇明东旺沙风电场西侧开始沿 92 塘东段、98 塘内青坎上向偏西北方向顺序 2 排布置风机,至近北八滧港西侧约 1300m。工程总装机容量 48.0MW,包括 24 台 2000kw 级的风力发电机组,变电站电压等级 110kv 。2 施工依据及相关标准《电气装置安装工程高压电器施工及验收法律规范》GBJ147-2024《电气装置安装工程母线装置施工及验收法律规范》GBJ149-2024《电气装置安装工程电气设备交接试验标准》GB 50150-2024《电气装置安装工程电缆线路施工及验收法律规范》GB50168-2024《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024《电力电缆导体用压接型铜、铝接线端子和连接管》GB/T 14315-20243 电气安装施工范围本工程电气安装包括机舱电气安装与接线、轮毂电气安装及接线、塔底控制柜及沟通柜安装接线、电缆敷设与连接。4 电气安装准备工作安装材料准备需使用安装材料见下表各类电缆、各型电缆接头、各种电缆连接器各种规格扎线带(防火等级 94V-2;温度-40℃~85℃)缠绕带(黑色,直径 10mm、14mm)绝缘胶带(黄、绿、红、黄绿双色 4 种)热缩套(黄、绿、红、黄绿双色 4 种)电缆标记套管、标识牌防火堵料(防火泥,YFD-Ⅱ)、防火堵料衬板(平台电缆孔处) 安装工具准备需使用工具材料见下表5 电气安装基本要求 安装人员要求进行塔筒电缆接头对接、绝缘电阻测试、变压器测试等工作,必须由具有电工操作证的电气专业人员来完成。安装工作涉及高压操作的,必须具有高压操作证。安装材料要求1) 安装用材料均符合国家或部颁发现行技术标准,符合设计要求,并有出厂合格证。精品文档---下载后可任意编辑2) 所有的连接导线中间不允许有接头;电柜固定用螺栓、螺帽、垫片均应采纳镀锌件;铜端头的材质为符合 GB 5231 标准的无氧紫铜。 5.3 保护接地及接零要求1)假如供配电采纳的是 TN 系统,当从装置的任何一点起,中性线及保护线由各自的导线提供时,从该点起,不应将两导线连接,分别设中性线及保护接地端子。2)当 PE 线所用材质与相线相同时选择截面不应小于下表所示规定。PE 线最小截面(mm2)3) 低压电气设备地面上外露的铜接地线的最小截面应符合下表的规定。5.4 电缆标识要求 1)根据电气原理图纸,选用适合的电缆标记套给每根电缆标识。L1、L2 、L3 或 A、B、C三相的...
