第一章 代数法化简 习题VIP免费

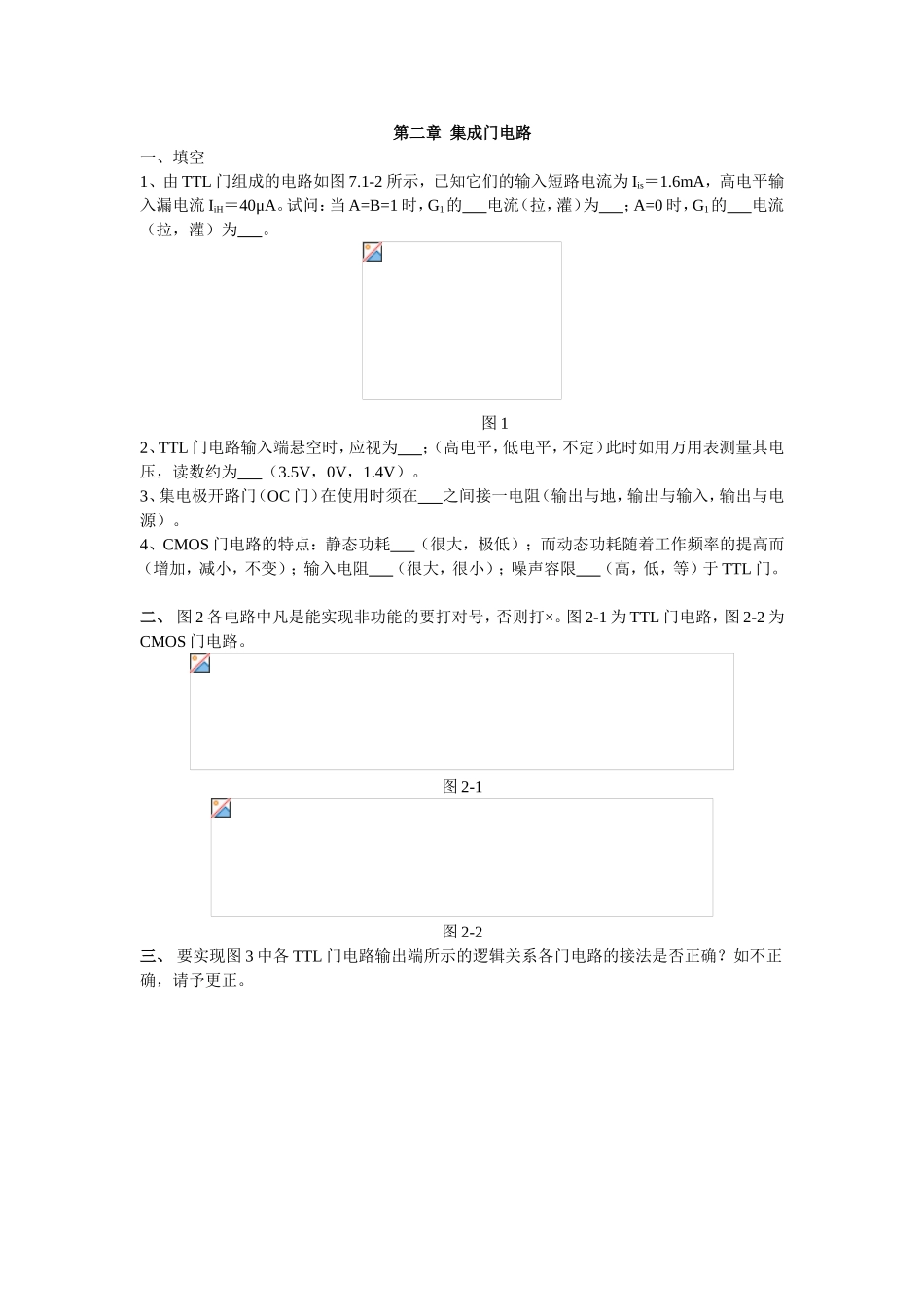

第一章习题1-1代数法化简1-2卡诺图法化简：====第二章集成门电路一、填空1、由TTL门组成的电路如图7.1-2所示，已知它们的输入短路电流为Iis＝1.6mA，高电平输入漏电流IiH＝40μA。试问：当A=B=1时，G1的电流（拉，灌）为；A=0时，G1的电流（拉，灌）为。图12、TTL门电路输入端悬空时，应视为；（高电平，低电平，不定）此时如用万用表测量其电压，读数约为（3.5V，0V，1.4V）。3、集电极开路门（OC门）在使用时须在之间接一电阻（输出与地，输出与输入，输出与电源）。4、CMOS门电路的特点：静态功耗（很大，极低）；而动态功耗随着工作频率的提高而（增加，减小，不变）；输入电阻（很大，很小）；噪声容限（高，低，等）于TTL门。二、图2各电路中凡是能实现非功能的要打对号，否则打×。图2-1为TTL门电路，图2-2为CMOS门电路。图2-1图2-2三、要实现图3中各TTL门电路输出端所示的逻辑关系各门电路的接法是否正确？如不正确，请予更正。图3四、图4中G1为TTL三态门，G2为TTL与非门，万用表的内阻20kΩ/V，量程5V。当C=1或C=0以及S通或断等不同情况下，U01和U02的电位各是多少？图4五、由CMOS传输门和反相器构成的电路如图5（a）所示，试画出在图5（b）波形作用下的输出uo的波形（ui1=10Vui2=5V）图5（a）(b)第二章习题答案一、填空：1、由TTL门组成的电路如图7.1-2所示，已知它们的输入短路电流为Iis=1.6mA，高电平输入漏电流IiH=40A。试问：当A=B=1时，G1的灌电流（拉，灌）为3.2mA；A=0时，G1的拉电流（拉，灌）为。2、TTL门电路输入端悬空时，应视为高电平；（高电平，低电平，不定）此时如用万用表测量其电压，读数约为1.4V（3.6V，0V，1.4V）。3、集电极开路门（OC门）在使用时须在输出与电源之间接一电阻（输出与地，输出与输入，输出与电源）。4、CMOS门电路的特点：静态功耗极低（很大，极低）；而动态功耗随着工作频率的提高而增加（增加，减小，不变）；输入电阻很大（很大，很小）；噪声容限高（高，低，等）于TTL门。二、三、要实现图7.3中各TTL门电路输出端所示的逻辑关系各门电路的接法是否正确？如不正确，请予更正。图7.3四、CS通S断1UO1=1.4VUO1=0V1UO2=0.2VUO2=0.2V00UO1=3.6VUO2=0.2VUO1=3.6VUO2=0.2V五、第3章组合数字电路（红色的为非重点）3-1分析图3.1所示电路的逻辑功能，写出输出的逻辑表达式，列出真值表，说明其逻辑功能。图3.13-2图3.2是由3线/8线译码器74LS138和与非门构成的电路，试写出P1和P2的表达式，列出真值表，说明其逻辑功能。图3.2P1=P2=3-3图3.3是由八选一数据选择器构成的电路，试写出当G1G0为各种不同的取值时的输出Y的表达式。图3.3结果如下表：G1G0Y00A0110AB113-4某水仓装有大小两台水泵排水，如图3.9所示。试设计一个水泵启动、停止逻辑控制电路。具体要求是当水位在H以上时，大小水泵同时开动；水位在H、M之间时,只开大泵；水位在M、L之间时，只开小泵；水位在L以下时,停止排水。（列出真值表，写出与或非型表达式，用与或非门实现，注意约束项的使用）1.真值表:2卡诺图3.表达式：F2=M，F1=HMLF2F10000000101010××01110100××101××110××111113-5仿照全加器设计一个全减器，被减数A，减数B，低位来的借位J0，差为D，向上一位的借位为J。要求：1、列出真值表，写出D、J的表达式；2、用最小项译码器74LS138实现；3、用双四选一数据选择器实现。1、真值表ABJ0DJ0000000111010110110110010101001100011111D=2、用二输入与非门实现3、用74LS138实现4、用双四选一数据选择器实现3-6试用最小项译码器74LS138和和一片74LS00实现逻辑函数：P1(A,B)=P2(A,B)=第4章集成触发器4--1图4.1(a)是由与非门构成的基本R-S触发器，试画出在图(b)所示输入信号的作用下的输出波形。图4.1(a)(b)4--2分析图4.2所示电路，列出特性表，写出特性方程，说明其逻辑功能。图4.24--3试写出图4.3(a)中各TTL触发器输出的次态函数(Qn+1)，并画出在图(b)所示CP波形作用下的输出波形。（各触发器的初态均为“0”）(b)4-4已知电路及CPA的波形如图4.4(a)和(b)所示，设触发器的初态为“0”，试画出输出端B和C的波形。4.4(a)(b)4-5图4.5（a）为由555定时器和D触发器构成...
