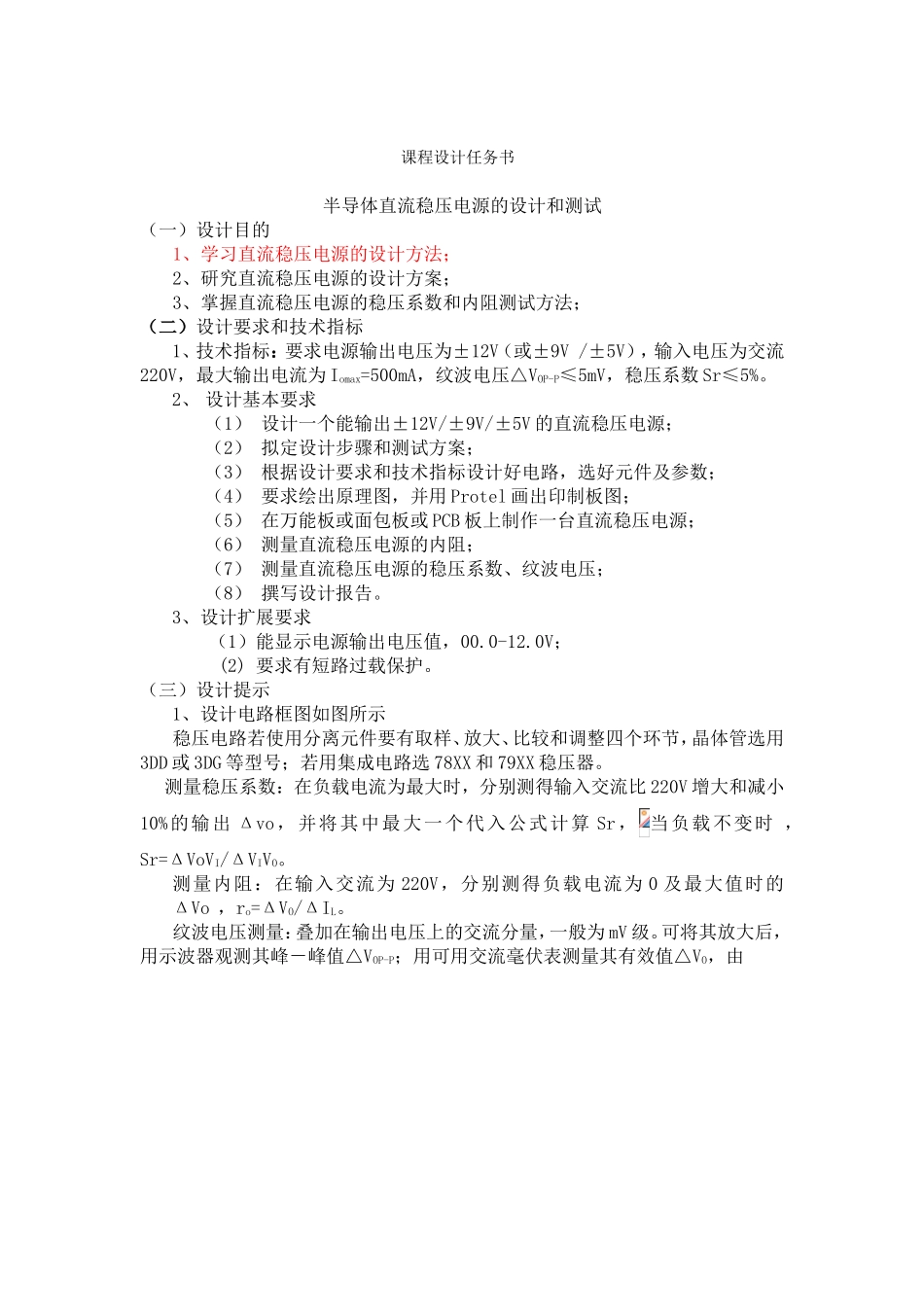

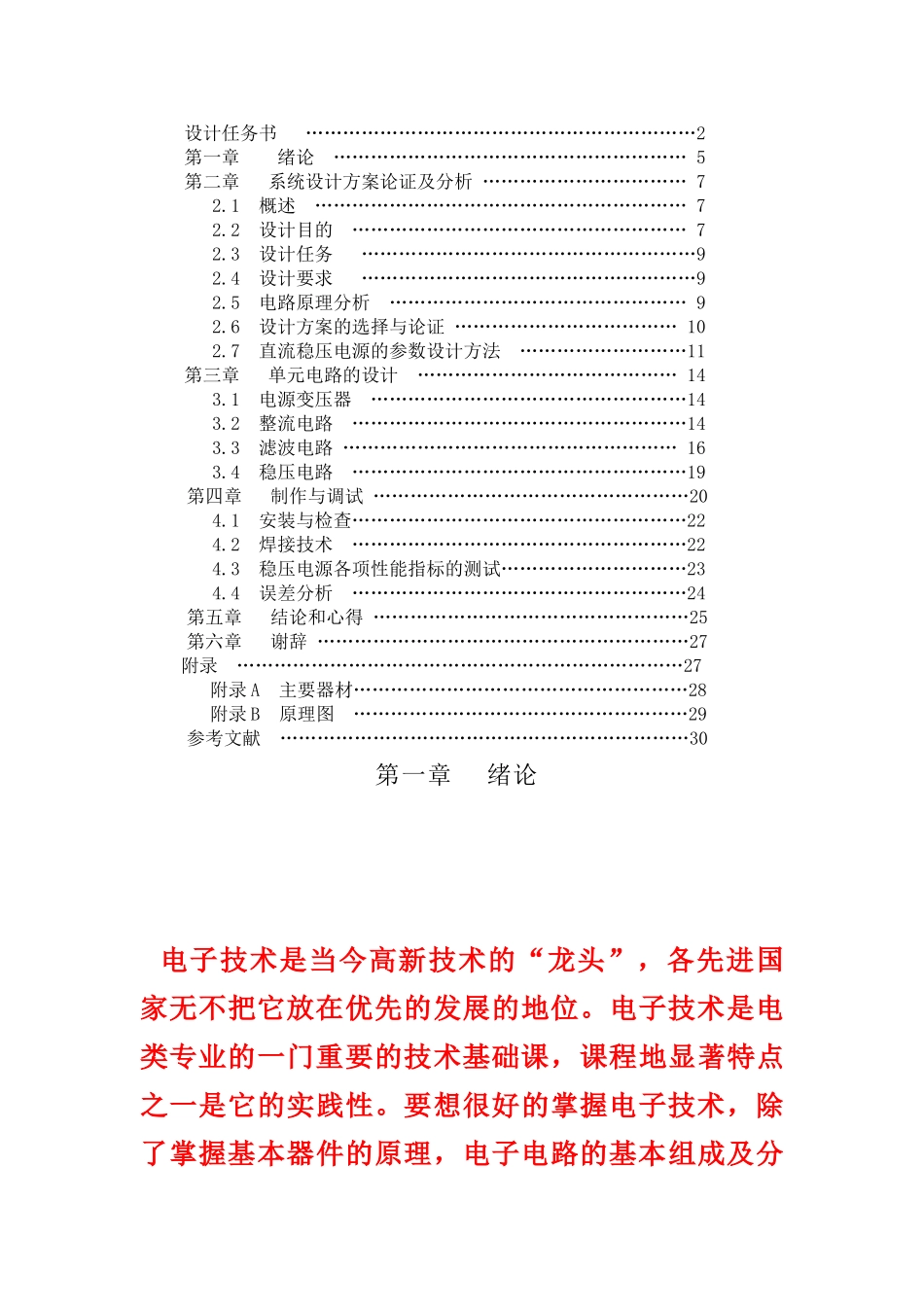

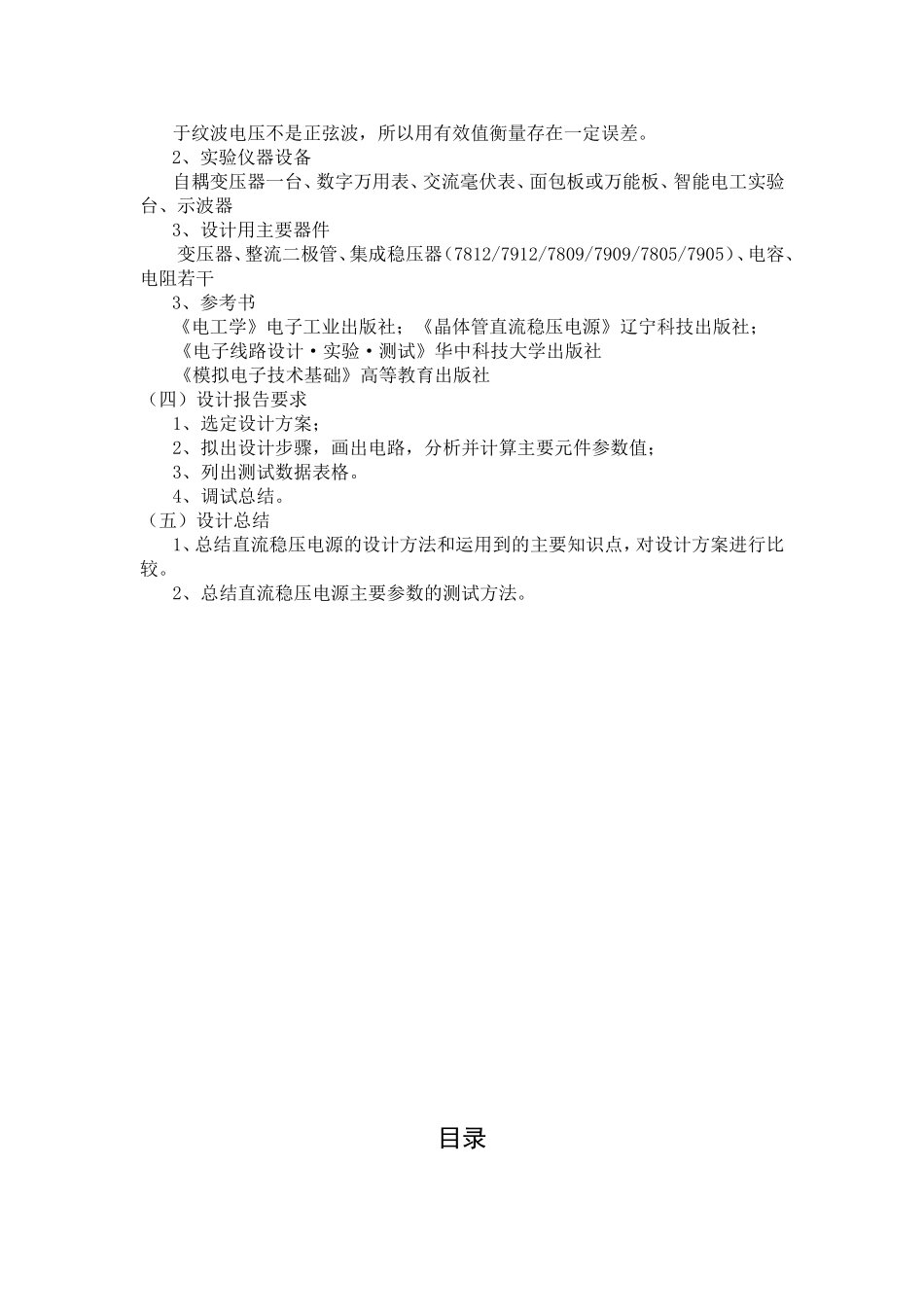

课程设计任务书半导体直流稳压电源的设计和测试（一）设计目的1、学习直流稳压电源的设计方法；2、研究直流稳压电源的设计方案；3、掌握直流稳压电源的稳压系数和内阻测试方法；（二）设计要求和技术指标1、技术指标：要求电源输出电压为±12V（或±9V/±5V），输入电压为交流220V，最大输出电流为Iomax=500mA，纹波电压△VOP-P≤5mV，稳压系数Sr≤5%。2、设计基本要求（1）设计一个能输出±12V/±9V/±5V的直流稳压电源；（2）拟定设计步骤和测试方案；（3）根据设计要求和技术指标设计好电路，选好元件及参数；（4）要求绘出原理图，并用Protel画出印制板图；（5）在万能板或面包板或PCB板上制作一台直流稳压电源；（6）测量直流稳压电源的内阻；（7）测量直流稳压电源的稳压系数、纹波电压；（8）撰写设计报告。3、设计扩展要求（1）能显示电源输出电压值，00.0-12.0V；(2)要求有短路过载保护。（三）设计提示1、设计电路框图如图所示稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δvo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoVI/ΔVIVO。测量内阻：在输入交流为220V，分别测得负载电流为0及最大值时的ΔVo，ro=ΔVO/ΔIL。纹波电压测量：叠加在输出电压上的交流分量，一般为mV级。可将其放大后，用示波器观测其峰－峰值△VOP-P；用可用交流毫伏表测量其有效值△VO，由于纹波电压不是正弦波，所以用有效值衡量存在一定误差。2、实验仪器设备自耦变压器一台、数字万用表、交流毫伏表、面包板或万能板、智能电工实验台、示波器3、设计用主要器件变压器、整流二极管、集成稳压器（7812/7912/7809/7909/7805/7905）、电容、电阻若干3、参考书《电工学》电子工业出版社；《晶体管直流稳压电源》辽宁科技出版社；《电子线路设计·实验·测试》华中科技大学出版社《模拟电子技术基础》高等教育出版社（四）设计报告要求1、选定设计方案；2、拟出设计步骤，画出电路，分析并计算主要元件参数值；3、列出测试数据表格。4、调试总结。（五）设计总结1、总结直流稳压电源的设计方法和运用到的主要知识点，对设计方案进行比较。2、总结直流稳压电源主要参数的测试方法。目录设计任务书………………………………………………………2第一章绪论…………………………………………………5第二章系统设计方案论证及分析……………………………72.1概述……………………………………………………72.2设计目的………………………………………………72.3设计任务………………………………………………92.4设计要求………………………………………………92.5电路原理分析…………………………………………92.6设计方案的选择与论证………………………………102.7直流稳压电源的参数设计方法………………………11第三章单元电路的设计……………………………………143.1电源变压器……………………………………………143.2整流电路………………………………………………143.3滤波电路………………………………………………163.4稳压电路………………………………………………19第四章制作与调试……………………………………………204.1安装与检查………………………………………………224.2焊接技术………………………………………………224.3稳压电源各项性能指标的测试…………………………234.4误差分析………………………………………………24第五章结论和心得……………………………………………25第六章谢辞……………………………………………………27附录………………………………………………………………27附录A主要器材………………………………………………28附录B原理图………………………………………………29参考文献…………………………………………………………30第一章绪论电子技术是当今高新技术的“龙头”，各先进国家无不把它放在优先的发展的地位。电子技术是电类专业的一门重要的技术基础课，课程地...
