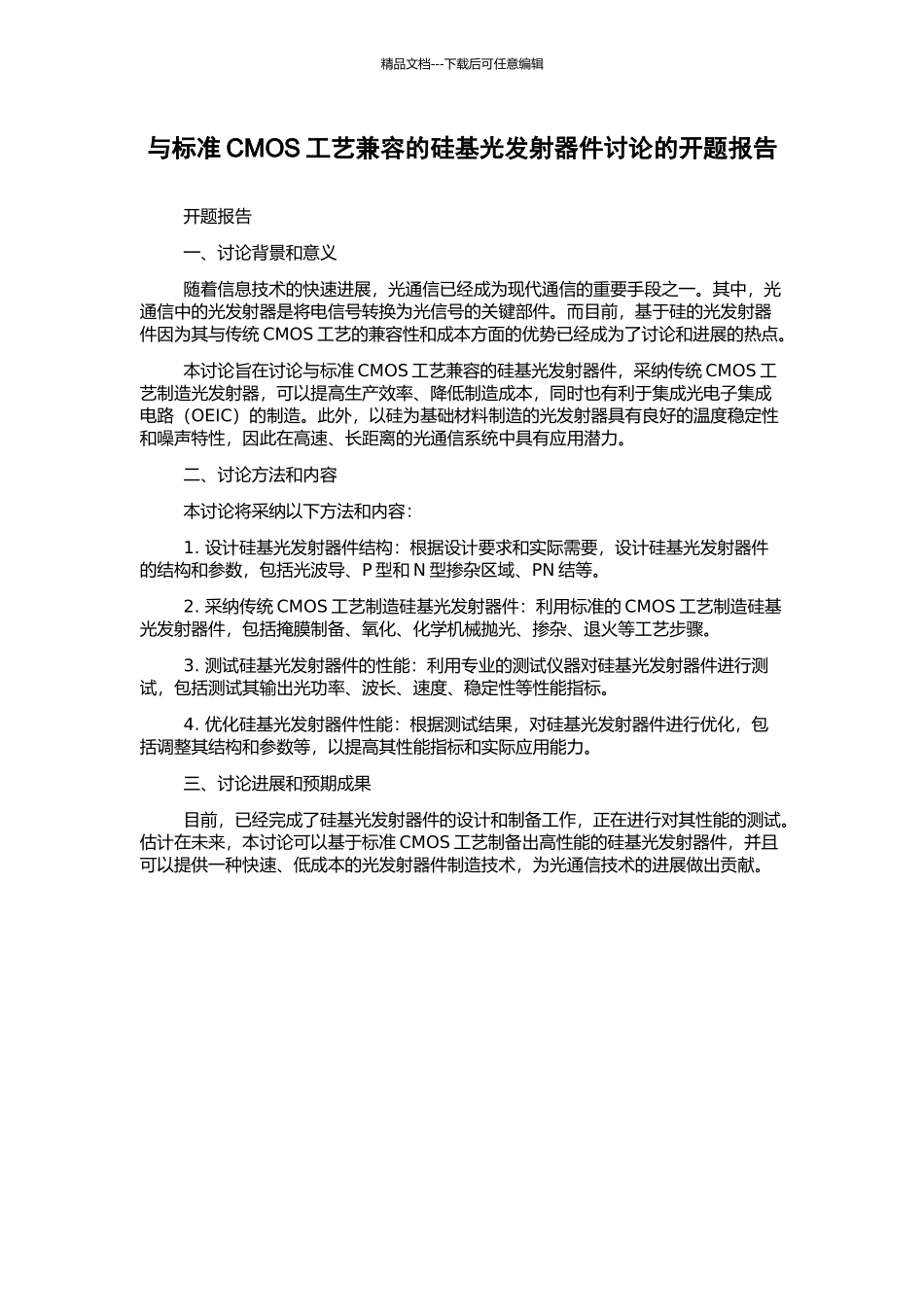

精品文档---下载后可任意编辑与标准 CMOS 工艺兼容的硅基光发射器件讨论的开题报告开题报告一、讨论背景和意义随着信息技术的快速进展，光通信已经成为现代通信的重要手段之一。其中，光通信中的光发射器是将电信号转换为光信号的关键部件。而目前，基于硅的光发射器件因为其与传统 CMOS 工艺的兼容性和成本方面的优势已经成为了讨论和进展的热点。本讨论旨在讨论与标准 CMOS 工艺兼容的硅基光发射器件，采纳传统 CMOS 工艺制造光发射器，可以提高生产效率、降低制造成本，同时也有利于集成光电子集成电路（OEIC）的制造。此外，以硅为基础材料制造的光发射器具有良好的温度稳定性和噪声特性，因此在高速、长距离的光通信系统中具有应用潜力。二、讨论方法和内容本讨论将采纳以下方法和内容：1. 设计硅基光发射器件结构：根据设计要求和实际需要，设计硅基光发射器件的结构和参数，包括光波导、P 型和 N 型掺杂区域、PN 结等。2. 采纳传统 CMOS 工艺制造硅基光发射器件：利用标准的 CMOS 工艺制造硅基光发射器件，包括掩膜制备、氧化、化学机械抛光、掺杂、退火等工艺步骤。3. 测试硅基光发射器件的性能：利用专业的测试仪器对硅基光发射器件进行测试，包括测试其输出光功率、波长、速度、稳定性等性能指标。4. 优化硅基光发射器件性能：根据测试结果，对硅基光发射器件进行优化，包括调整其结构和参数等，以提高其性能指标和实际应用能力。三、讨论进展和预期成果目前，已经完成了硅基光发射器件的设计和制备工作，正在进行对其性能的测试。估计在未来，本讨论可以基于标准 CMOS 工艺制备出高性能的硅基光发射器件，并且可以提供一种快速、低成本的光发射器件制造技术，为光通信技术的进展做出贡献。
