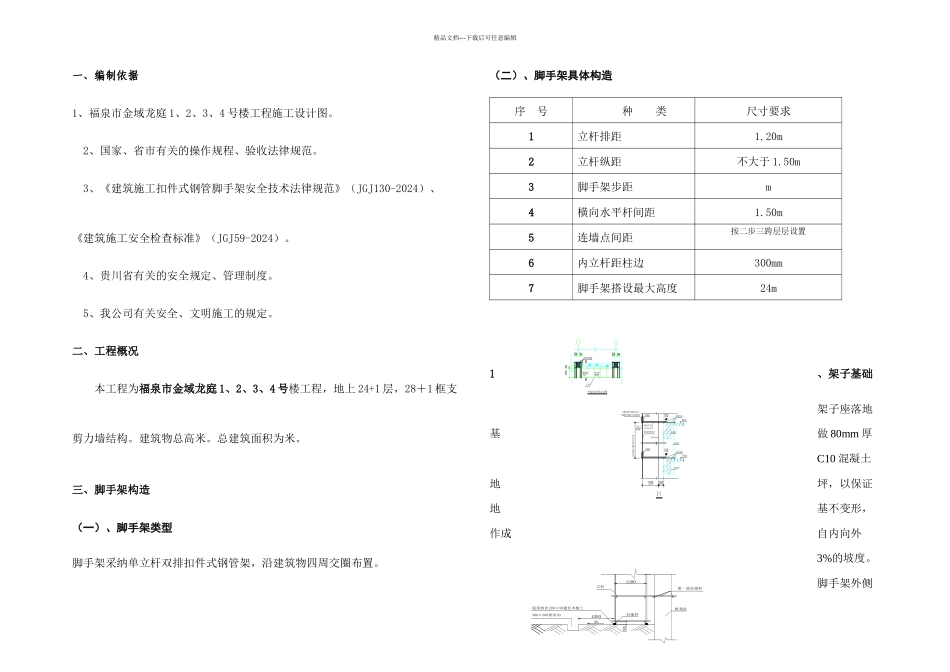

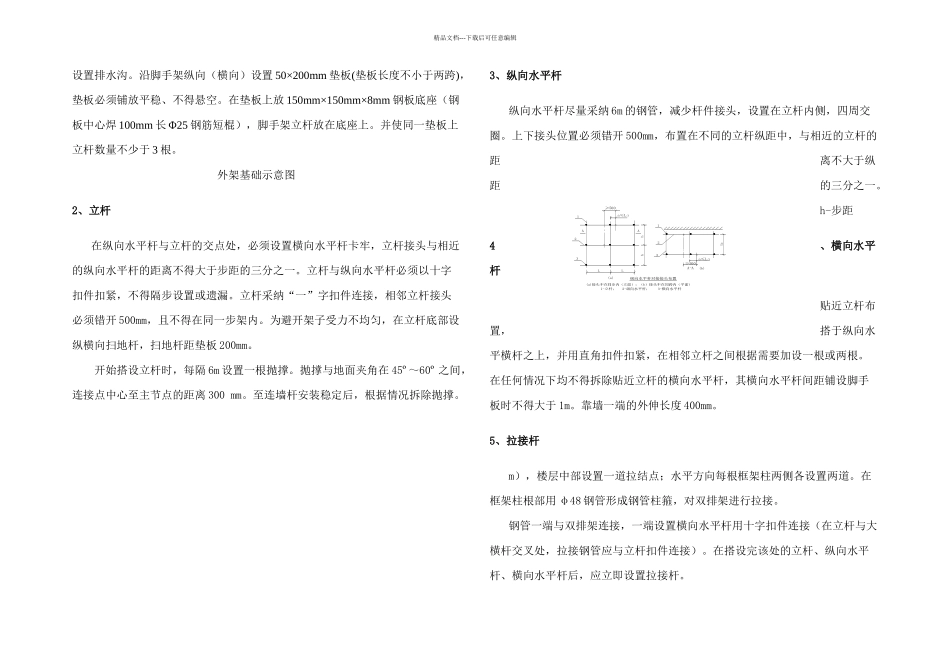

精品文档---下载后可任意编辑一、编制依据1、福泉市金域龙庭 1、2、3、4 号楼工程施工设计图。 2、国家、省市有关的操作规程、验收法律规范。 3、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）、《建筑施工安全检查标准》（JGJ59-2024）。 4、贵川省有关的安全规定、管理制度。 5、我公司有关安全、文明施工的规定。二、工程概况本工程为福泉市金域龙庭 1、2、3、4 号楼工程，地上 24+1 层，28＋1 框支剪力墙结构。建筑物总高米。总建筑面积为米。三、脚手架构造（一）、脚手架类型脚手架采纳单立杆双排扣件式钢管架，沿建筑物四周交圈布置。（二）、脚手架具体构造序 号种 类尺寸要求1立杆排距1.20m2立杆纵距不大于 1.50m3脚手架步距m4横向水平杆间距1.50m5连墙点间距按二步三跨层层设置6内立杆距柱边300mm7脚手架搭设最大高度24m1、架子基础架子座落地基做 80mm 厚C10 混凝土地坪，以保证地基不变形，作成自内向外3%的坡度。脚手架外侧外架局部平面示意图钢管柱箍纵向水平杆横向水平杆立杆内挂密目网封闭钢管柱箍层高范围内大横杆步距平均分配挡脚板挡脚板每楼层面处设置200mm高竹编板外侧刷红白相间油漆钢管柱箍框架柱楼板面框架梁立杆纵向水平杆横向水平杆楼板面框架梁10003%底座放在200×50通长木板上300×300排水沟扫地杆框架柱立杆第一道拉接杆1200精品文档---下载后可任意编辑设置排水沟。沿脚手架纵向（横向）设置 50×200mm 垫板(垫板长度不小于两跨)，垫板必须铺放平稳、不得悬空。在垫板上放 150mm×150mm×8mm 钢板底座（钢板中心焊 100mm 长 Φ25 钢筋短棍），脚手架立杆放在底座上。并使同一垫板上立杆数量不少于 3 根。外架基础示意图2、立杆在纵向水平杆与立杆的交点处，必须设置横向水平杆卡牢，立杆接头与相近的纵向水平杆的距离不得大于步距的三分之一。立杆与纵向水平杆必须以十字扣件扣紧，不得隔步设置或遗漏。立杆采纳“一”字扣件连接，相邻立杆接头必须错开 500mm，且不得在同一步架内。为避开架子受力不均匀，在立杆底部设纵横向扫地杆，扫地杆距垫板 200mm。开始搭设立杆时，每隔 6m 设置一根抛撑。抛撑与地面夹角在 45º～60º 之间，连接点中心至主节点的距离 300 mm。至连墙杆安装稳定后，根据情况拆除抛撑。3、纵向水平杆纵向水平杆尽量采纳 6m 的钢管，减少杆件接头，设置在立杆内侧，四周交圈。上下接头位置必须错开 500mm，布置在不同的立杆纵距中，与...
