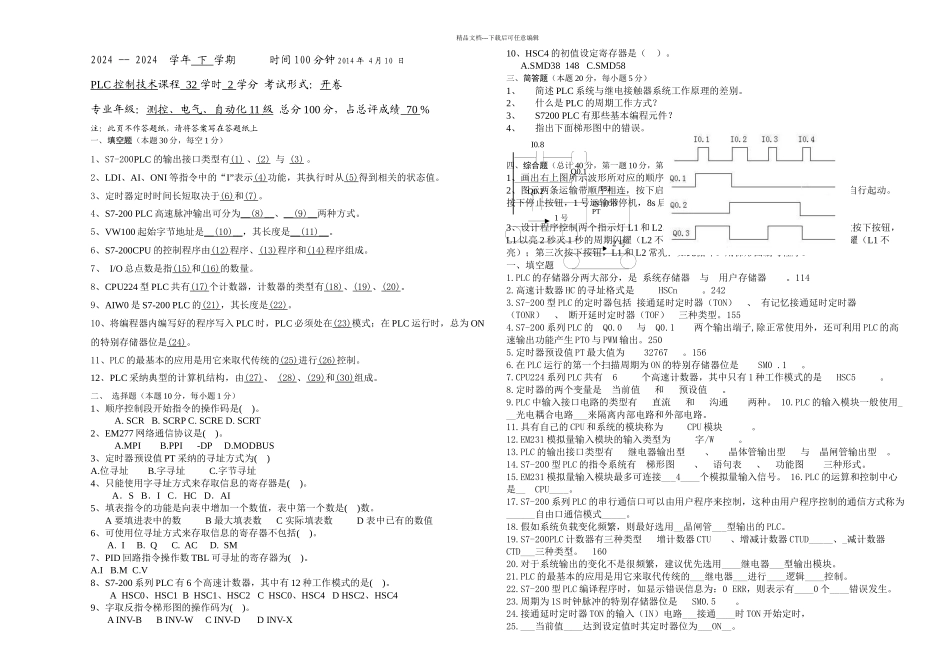

I0.8Q0.1T32Q0.2IN TONPT1 号2 号精品文档---下载后可任意编辑2024 -- 2024 学年 下 学期 时间 100 分钟 2014 年 4 月 10 日PLC 控制技术 课程 32 学时 2 学分 考试形式：开卷 专业年级：测控、电气、自动化 11 级 总分 100 分，占总评成绩 70 %注：此页不作答题纸，请将答案写在答题纸上一、填空题（本题 30 分，每空 1 分）1、S7-200PLC 的输出接口类型有(1) 、(2) 与 (3) 。2、LDI、AI、ONI 等指令中的“I”表示(4)功能，其执行时从(5)得到相关的状态值。3、定时器定时时间长短取决于(6)和(7)。4、S7-200 PLC 高速脉冲输出可分为__ (8) __ 、__ (9) __ 两种方式。5、VW100 起始字节地址是__ (10) __ ，其长度是__ (11) __ 。6、S7-200CPU 的控制程序由(12)程序、(13)程序和(14)程序组成。7、 I/O 总点数是指(15)和(16)的数量。8、CPU224 型 PLC 共有(17)个计数器，计数器的类型有(18)、(19)、(20)。9、AIW0 是 S7-200 PLC 的(21)，其长度是(22)。10、将编程器内编写好的程序写入 PLC 时，PLC 必须处在(23)模式；在 PLC 运行时，总为 ON的特别存储器位是(24)。11、PLC 的最基本的应用是用它来取代传统的(25)进行(26)控制。12、PLC 采纳典型的计算机结构，由(27)、 (28)、(29)和(30)组成。二、 选择题（本题 10 分，每小题 1 分）1、顺序控制段开始指令的操作码是( )。A. SCR B. SCRP C. SCRE D. SCRT2、EM277 网络通信协议是( )。A.MPI B.PPI -DP D.MODBUS3、定时器预设值 PT 采纳的寻址方式为( )A.位寻址 B.字寻址 C.字节寻址 4、只能使用字寻址方式来存取信息的寄存器是( )。A．S B．I C．HC D．AI5、填表指令的功能是向表中增加一个数值，表中第一个数是( )数。A 要填进表中的数 B 最大填表数 C 实际填表数 D 表中已有的数值6、可使用位寻址方式来存取信息的寄存器不包括( )。A. I B. Q C. AC D. SM7、PID 回路指令操作数 TBL 可寻址的寄存器为( )。A.I B.M C.V 8、S7-200 系列 PLC 有 6 个高速计数器，其中有 12 种工作模式的是( )。A HSC0、HSC1 B HSC1、HSC2 C HSC0、HSC4 D HSC2、HSC49、字取反指令梯形图的操作码为( )。A INV-B B INV-W C INV-D D INV-X10、HSC4 的初值设定寄存器是（ ）。A.SMD38 148 C.SMD58 三、简答题（本题 20 分，每小题 5 分）1、简述 PLC ...
