实现对PLC的远程诊断分析研究VIP免费

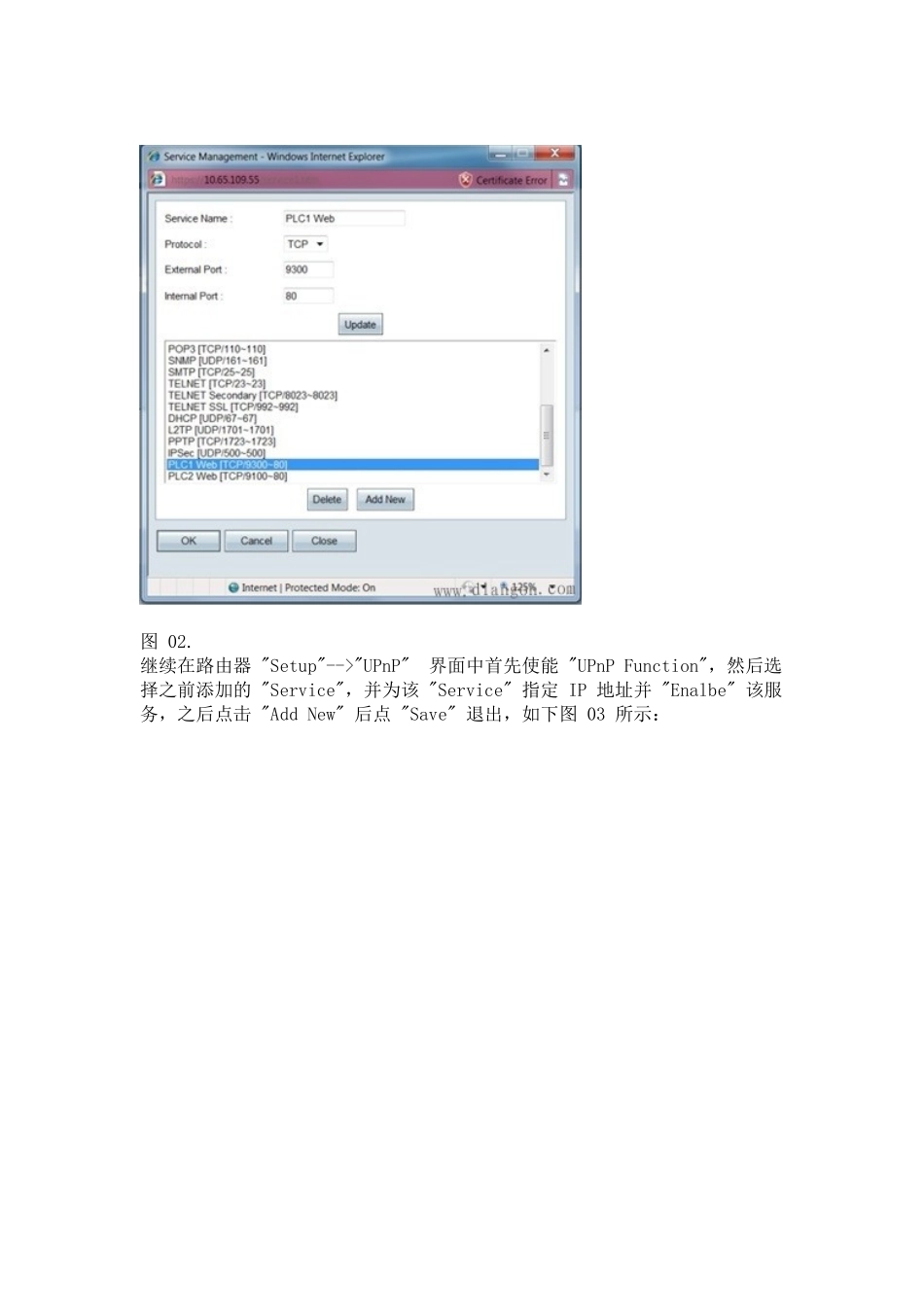

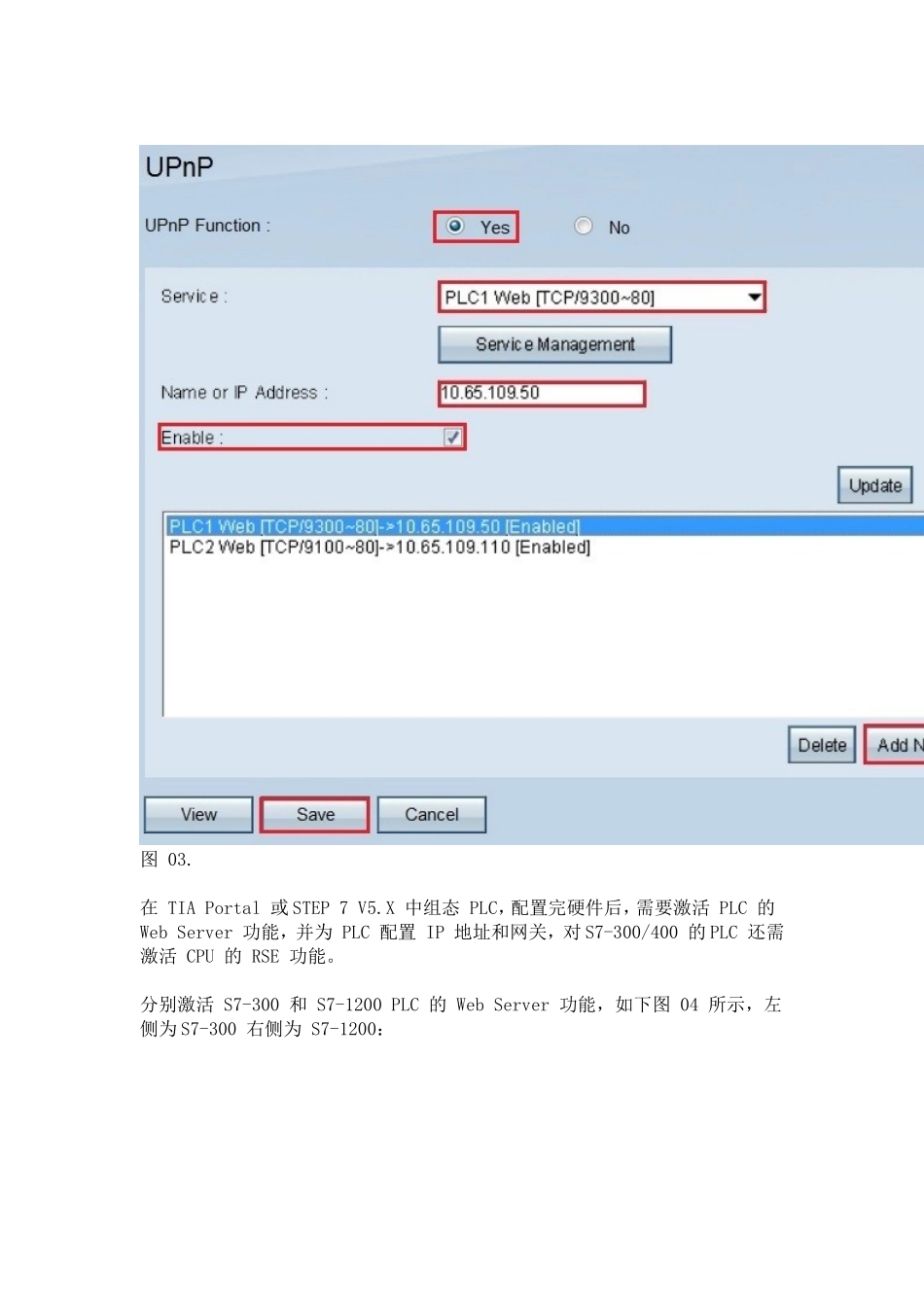

通过Internet访问PLC的WebServer实现对PLC的远程诊断目前，所有带PN口的SIMATICS7-300/400，S7-1200/1500CPU或者配置了CP卡的SIMATICS7-300/400、S7-1500的PLC均支持WebServer功能，通过该功能，利用IE等浏览器工具，可实现无需STEP7等工具软件对PLC...目前，所有带PN口的SIMATICS7-300/400，S7-1200/1500CPU或者配置了CP卡的SIMATICS7-300/400、S7-1500的plc均支持WebServer功能，通过该功能，利用IE等浏览器工具，可实现无需STEP7等工具软件对PLC的诊断，本文旨在介绍如何使用PC，平板电脑以及智能手机等终端设备，通过Internet实现对PLC的远程诊断：PLC的WebServer缺省访问方式为HTTP，访问的是PLC的80端口；如果需要以HTTPS访问，则访问的是PLC的443端口。本文实例以HTTP的访问方式为例，如需以HTTPS访问，仅需将本文中所涉及的80端口更换为443端口即可。使用路由器的UPNP功能，实现内网设备端口号到外网IP端口的映射关系，端口号的理论范围是0~65535，但建议实际使用时要注意端口号不要与某个应用程序重叠。PLCIP地址分配及网关IP地址，各CPU对应的外网端口号如下表01所示（该表仅供参考，具体IP地址设置及端口映射关系以实际为准）：IP地址子网掩码网关外网IP地址/域名外网端口号S7-30010.65.109.50255.255.255.010.65.109.55222.128.29.196/slccsfa点dyndns点org9300S7-120010.65.109.110255.255.255.09100表01.打开路由器配置界面，在"Setup"-->"UPnP"点击"ServiceManagement"按钮在如下图02所示的菜单中添加端口映射表，将来自外网对路由器外网IP端口号9100及9300的TCP访问请求映射到内网的80端口上：图02.继续在路由器"Setup"-->"UPnP"界面中首先使能"UPnPFunction"，然后选择之前添加的"Service"，并为该"Service"指定IP地址并"Enalbe"该服务，之后点击"AddNew"后点"Save"退出，如下图03所示：图03.在TIAPortal或STEP7V5.X中组态PLC，配置完硬件后，需要激活PLC的WebServer功能，并为PLC配置IP地址和网关，对S7-300/400的PLC还需激活CPU的RSE功能。分别激活S7-300和S7-1200PLC的WebServer功能，如下图04所示，左侧为S7-300右侧为S7-1200：图04.分别为S7-300和S7-1200的PLC设置IP地址及网关，如下图05所示，左侧为S7-300右侧为S7-1200。图05.对S7-300/400还需激活PLC的系统诊断功能，简称RSE，如下图06所示：图06.在任何一台可上网的计算机、平板电脑或智能手机均可通过在浏览器键入以下地址访问PLC的WebServer，访问格式如下：S7-300PLC：IP（或域名slccsfa.dyndns.org）：9300S7-1200PLC：IP（或域名slccsfa.dyndns.org）：9100下图分别以智能手机访问S7-1200和PC机访问S7-300为例，浏览器地址框输入的地址格式如下图07截图所示：图07.通过智能手机成功访问到S7-1200的WebServer，如下图08所示：图08.注意事项：不同品牌、不同型号的路由器设置步骤略有区别，本例中路由器的设置步骤仅供参考；对于S7-300/400，WebServer功能与组态软件无关，在经典STEP7V5.X中的组态步骤可参阅本例TIAPortal的组态步骤；对于有些路由器，需要修改其防火墙设置，允许来自Internet的访问请求，否则所有来自Internet对路由器的访问均会被拒绝，如下图09所示：
