金属幕墙施工工艺方案VIP专享

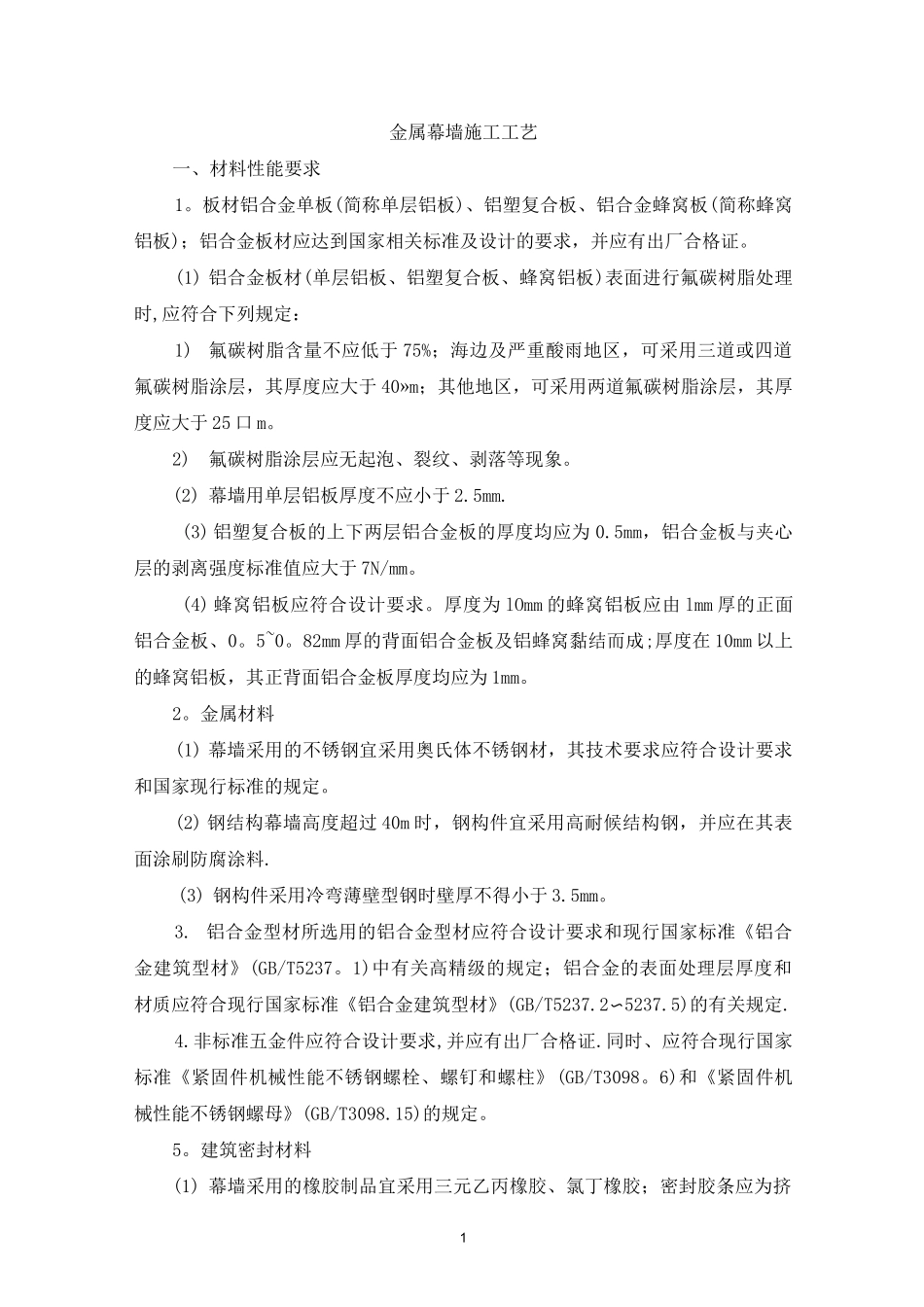

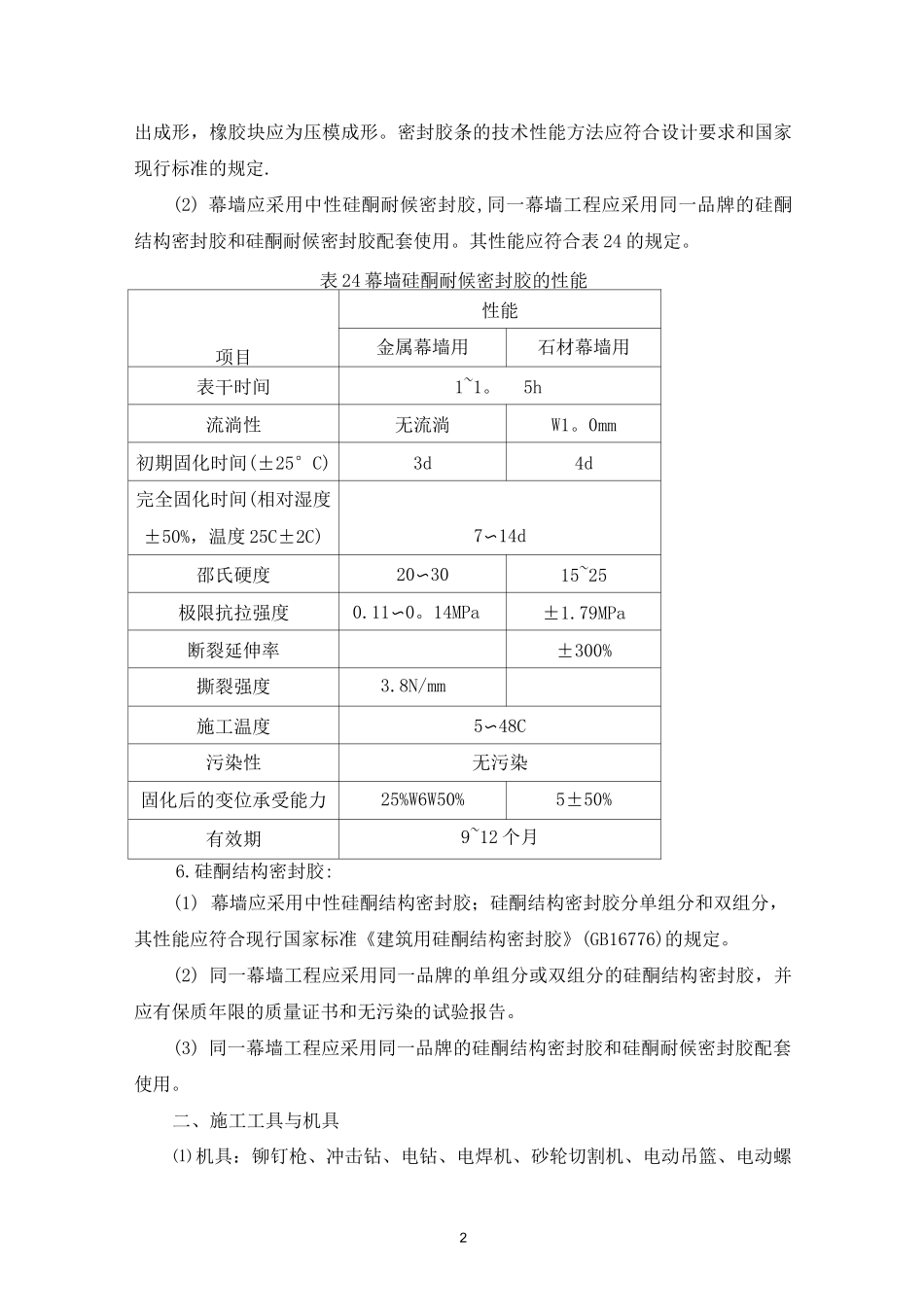

1金属幕墙施工工艺一、材料性能要求1。板材铝合金单板(简称单层铝板)、铝塑复合板、铝合金蜂窝板(简称蜂窝铝板)；铝合金板材应达到国家相关标准及设计的要求，并应有出厂合格证。(1) 铝合金板材(单层铝板、铝塑复合板、蜂窝铝板)表面进行氟碳树脂处理时,应符合下列规定：1)氟碳树脂含量不应低于 75%；海边及严重酸雨地区，可采用三道或四道氟碳树脂涂层，其厚度应大于 40»m；其他地区，可采用两道氟碳树脂涂层，其厚度应大于 25 口 m。2)氟碳树脂涂层应无起泡、裂纹、剥落等现象。(2) 幕墙用单层铝板厚度不应小于 2.5mm.(3) 铝塑复合板的上下两层铝合金板的厚度均应为 0.5mm，铝合金板与夹心层的剥离强度标准值应大于 7N/mm。(4) 蜂窝铝板应符合设计要求。厚度为 lOmm 的蜂窝铝板应由 lmm 厚的正面铝合金板、0。5~0。82mm 厚的背面铝合金板及铝蜂窝黏结而成;厚度在 10mm 以上的蜂窝铝板，其正背面铝合金板厚度均应为 1mm。2。金属材料(1) 幕墙采用的不锈钢宜采用奥氏体不锈钢材，其技术要求应符合设计要求和国家现行标准的规定。(2) 钢结构幕墙高度超过 40m 时，钢构件宜采用高耐候结构钢，并应在其表面涂刷防腐涂料.(3) 钢构件采用冷弯薄壁型钢时壁厚不得小于 3.5mm。3. 铝合金型材所选用的铝合金型材应符合设计要求和现行国家标准《铝合金建筑型材》(GB/T5237。1)中有关高精级的规定；铝合金的表面处理层厚度和材质应符合现行国家标准《铝合金建筑型材》(GB/T5237.2〜5237.5)的有关规定.4.非标准五金件应符合设计要求,并应有出厂合格证.同时、应符合现行国家标准《紧固件机械性能不锈钢螺栓、螺钉和螺柱》(GB/T3098。6)和《紧固件机械性能不锈钢螺母》(GB/T3098.15)的规定。5。建筑密封材料(1) 幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应为挤2出成形，橡胶块应为压模成形。密封胶条的技术性能方法应符合设计要求和国家现行标准的规定.(2) 幕墙应采用中性硅酮耐候密封胶,同一幕墙工程应采用同一品牌的硅酮结构密封胶和硅酮耐候密封胶配套使用。其性能应符合表 24 的规定。表 24 幕墙硅酮耐候密封胶的性能项目性能金属幕墙用石材幕墙用表干时间1~1。5h流淌性无流淌W1。0mm初期固化时间(±25°C)3d4d完全固化时间(相对湿度±50%，温度 25C±2C)7〜14d邵氏硬度20〜3015~25极限抗拉强度0.11〜0。14MPa±1.79MPa断裂延伸率±300%撕裂强度3.8N/mm施工温度5〜48C污染性无污染固化后的变位承受能力2...
