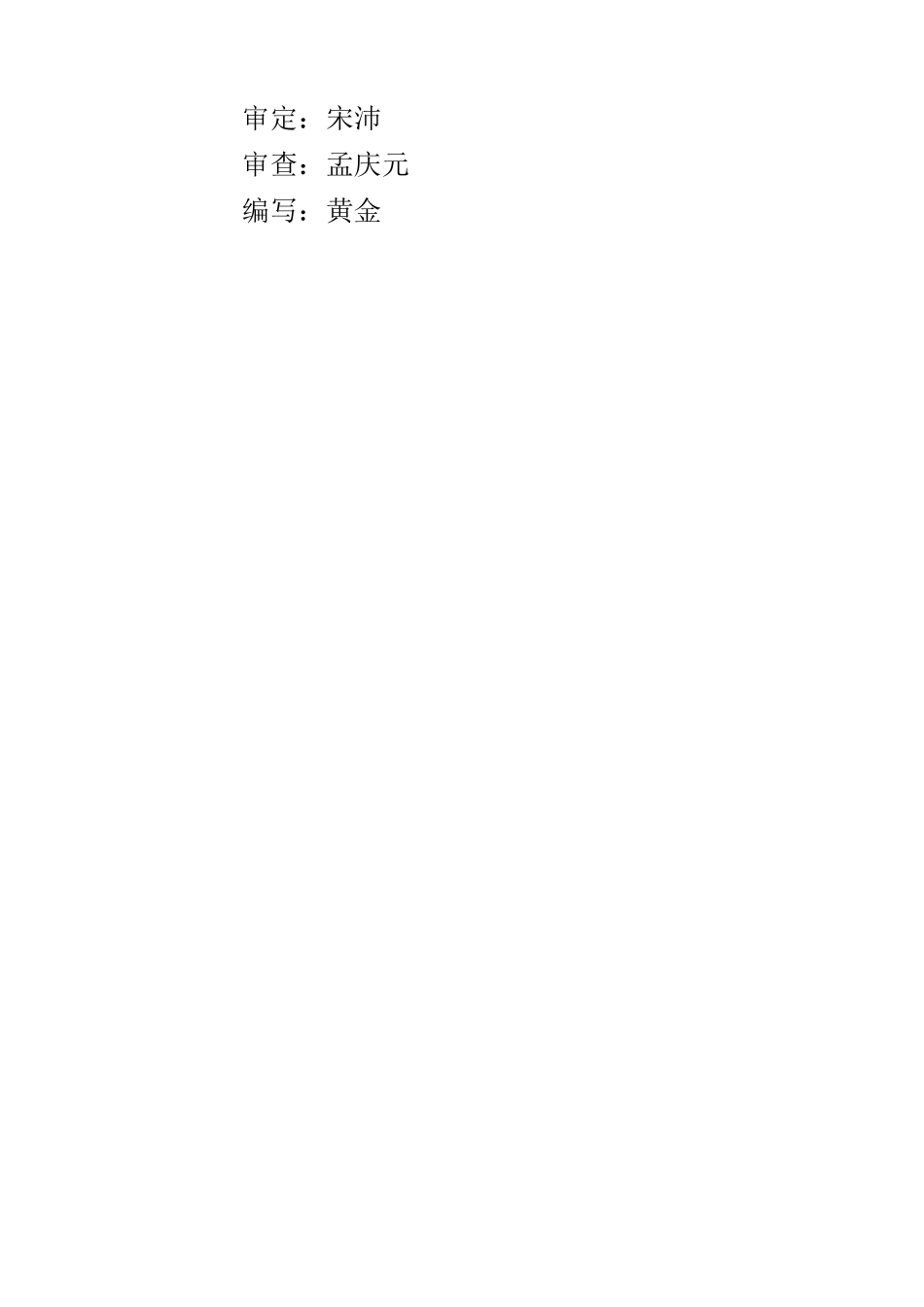

巴东县野三关车沟水库工程施工第一标段水源保护方案山东黄河工程集团有限公司巴东县野三关车沟水库工程施工第一标段项目经理部二 0 一四年三月审定：宋沛审查：孟庆元编写：黄金目录巴东县野三关车沟水库工程施工水源保护方案第一章、总则目的和依据本预案编制目的：确保在施工过程中对巴东县野三关车沟水库工程上下游水源的保护，施工中不对水源造成污染，保证野三关集镇供水质量及饮水安全。本预案编制依据：《巴东县野三关车沟水库工程施工设计图纸》及现场实际施工现状。第二章、基本情况（一）工程概况1、工程概述巴东县城居恩施土家族苗族自治州的东北部，距恩施市约 100km,距宜昌市约 113km。野三关镇距离巴东县城 47km，是巴东南部的政治、经济、文化中心，也是巴东县域经济副中心，车沟水库位于野三关镇冉家村，距野三关镇约 12km。车沟水库所在河流为西流水的源头车沟，西流水位于巴东县野三关境内，是野三河支流支井河上游一支苦桃溪的源头。车沟与洪大荒沟汇流后称西流水，西流水接纳张岩沟后始称苦桃溪。苦桃溪河道全长 14.3km，汇流面积 59.4km2,河道坡度％°。野三河属于清江左岸一级支流，为巴东、建始两县的界河，发源于巴东县绿葱坡镇的天扇坪，于建始县花坪乡的野三口汇入清江，全长 66km，落差1482.3m，流域总面积 1158km2。其中 400m 高程以上河道长 39.1km，落差 1295.3m，流域面积 523.7km2。水库坝址以上河道长度 3.3km,河道平均比降 136%。，坝址控制流域面积 3.1km2。本次还设计从西流水支流洪大荒沟通过渠道引水补充供水水源，洪大荒沟坝址以上流域面积 2.5km2。2、工程主要内容车沟水库规模为小（2）型，总库容万 m3,是一座以灌溉为主，兼顾供水的水库工程，属恩施州水利发展“十二五”规划项目，主要由水库工程（混凝土面板堆石坝、溢洪道、输水管）、补水工程（洪大荒沟拦河坝和洪大荒沟引水渠）及灌溉供水管线工程等组成。第三章水源保护方案1、上游水源保护方案本次水源保护方案主要针对坝体上下游水源进保护，关键工作在于对原坝体上游野三关集镇供水水源进行保护，我部结合实际现场情况，确定采用 DN1000mm 砼承插管进行预埋，从水源头处即坝体堆积料场影响不到的位置开始引至原供水管进水口，方案如下图所示：上游 DN1000 砼承插管布置图 、:-..ViA堆石料场棚房DNIOOOmm砼承插管*2、下游水源及水土保护方案因原河道周边要作为弃渣场，固需对此段河道进行疏通及治理，确保下游无水污染...
