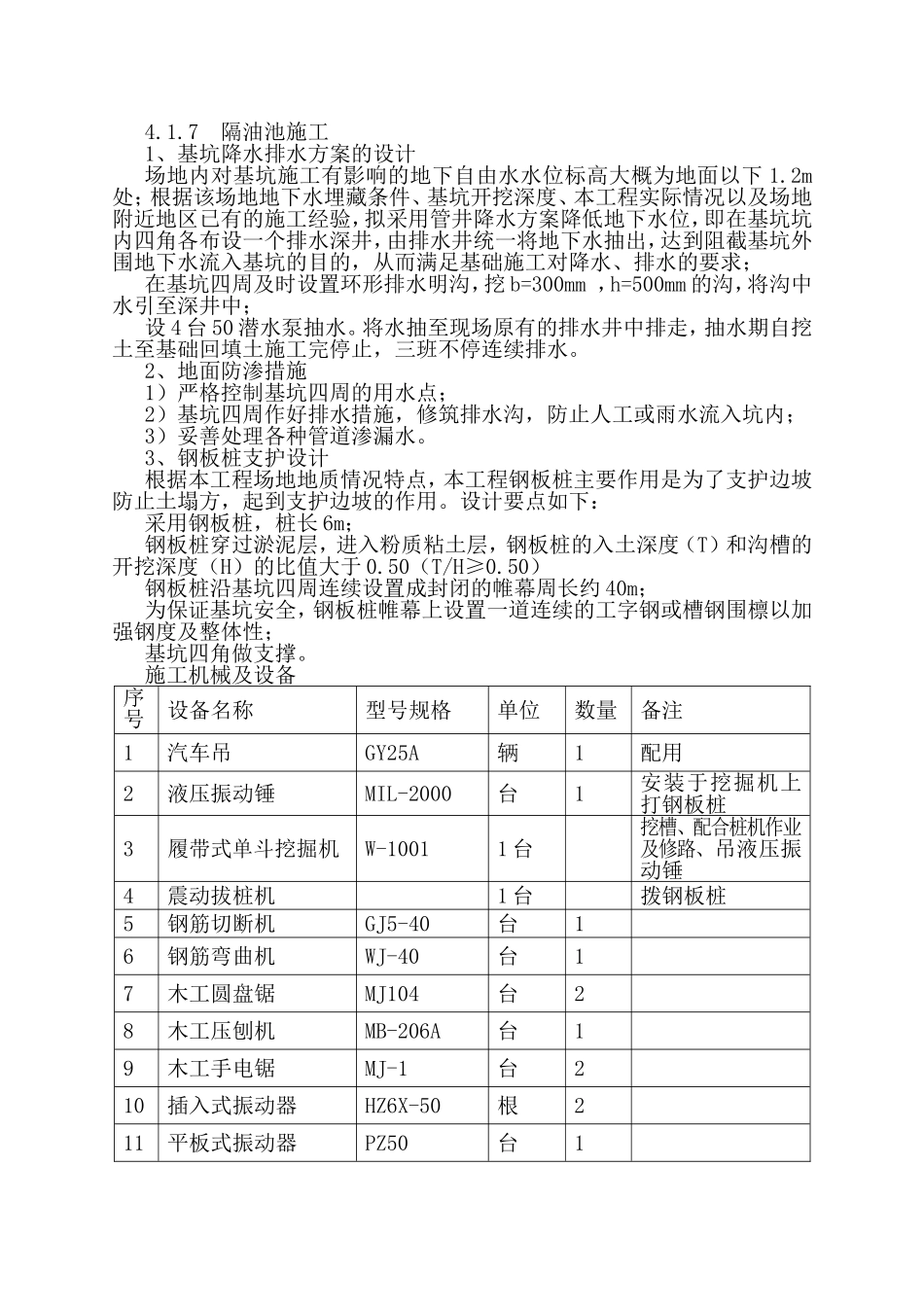

4.1.7隔油池施工1、基坑降水排水方案的设计场地内对基坑施工有影响的地下自由水水位标高大概为地面以下1.2m处；根据该场地地下水埋藏条件、基坑开挖深度、本工程实际情况以及场地附近地区已有的施工经验，拟采用管井降水方案降低地下水位，即在基坑坑内四角各布设一个排水深井，由排水井统一将地下水抽出，达到阻截基坑外围地下水流入基坑的目的，从而满足基础施工对降水、排水的要求；在基坑四周及时设置环形排水明沟，挖b=300mm，h=500mm的沟，将沟中水引至深井中；设4台50潜水泵抽水。将水抽至现场原有的排水井中排走，抽水期自挖土至基础回填土施工完停止，三班不停连续排水。2、地面防渗措施1）严格控制基坑四周的用水点；2）基坑四周作好排水措施，修筑排水沟，防止人工或雨水流入坑内；3）妥善处理各种管道渗漏水。3、钢板桩支护设计根据本工程场地地质情况特点，本工程钢板桩主要作用是为了支护边坡防止土塌方，起到支护边坡的作用。设计要点如下：采用钢板桩，桩长6m；钢板桩穿过淤泥层，进入粉质粘土层，钢板桩的入土深度（T）和沟槽的开挖深度（H）的比值大于0.50（T/H≥0.50）钢板桩沿基坑四周连续设置成封闭的帷幕周长约40m；为保证基坑安全，钢板桩帷幕上设置一道连续的工字钢或槽钢围檩以加强钢度及整体性；基坑四角做支撑。施工机械及设备序号设备名称型号规格单位数量备注1汽车吊GY25A辆1配用2液压振动锤MIL-2000台1安装于挖掘机上打钢板桩3履带式单斗挖掘机W-10011台挖槽、配合桩机作业及修路、吊液压振动锤4震动拔桩机1台拨钢板桩5钢筋切断机GJ5-40台16钢筋弯曲机WJ-40台17木工圆盘锯MJ104台28木工压刨机MB-206A台19木工手电锯MJ-1台210插入式振动器HZ6X-50根211平板式振动器PZ50台112电焊机GZH-36台313经纬仪J2台114水准仪S3台115高压泵2寸台416自卸卡车15T辆13、钢板桩施工材料选择尺寸（mm）截面积A单根（cm2）重量（kg/m）惯性矩Ir截面抵抗矩宽度b高度h腹板厚t1翼缘厚t2单根每米宽单根（cm4）每米宽（cm4/m）单根（cm3）每米宽（cm3/m）40018/015.510.599.1477.73193.334.02531.96334320431）钢板桩检验由于本工程为钢板桩用于基坑的临时支护，故不需进行材质检验而只对其做外观检验，以便对不符合形状要求的钢板桩进行矫正，以减少打桩过程中的困难。外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：①、对打入钢板桩有影响的焊接件应予以割除；②、有割孔、断面缺损的应予以补强；③、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。2）钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。钢板桩堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便，并按型号、规格、长度施工部位分别堆放，堆放的高度不宜超过2m。3）施工工艺流程基线确定-定桩位-钢板桩施打-围檩、角撑、支撑-土建施工-拔桩。操做方法基线确定：施工员的在基坑边龙门架上定出轴线，留出以后施工需要的工作面，确定钢板桩施工位置。定桩位。按顺序标明钢板桩的具体桩位，洒灰线标明。钢板桩施打。采用单独打入法，即吊升第一支钢板桩，准确对准桩位，振动打入土中，使桩端透过淤泥层进入粘土层。吊第二支钢板桩，卡好企口，振动打入土中，如此重复操作，直至基坑钢板桩完成。围檩、支撑、角撑为加强钢板桩墙的整体刚度，沿钢板桩墙全长设置围檩，围檩用槽钢或角钢组成，在池横断面用槽钢连接相对侧钢板桩作为支撑。为稳妥起见，在钢板桩墙四个转角上另用槽钢或角钢做角撑。钢板桩拔除土建工程完毕后即进行钢板桩的拔除。采用振动锤等来进行钢板桩的拔除，即利用振动锤产生的强迫振动扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊的作用将桩拔除。钢板桩拔除后留下的桩孔，必须即时做回填处理，回填采用填入法，所用材料为中砂。4、池壁及底板施工1）施工顺序基坑土方开挖-基层清理-垫层浇筑-底板钢筋...
