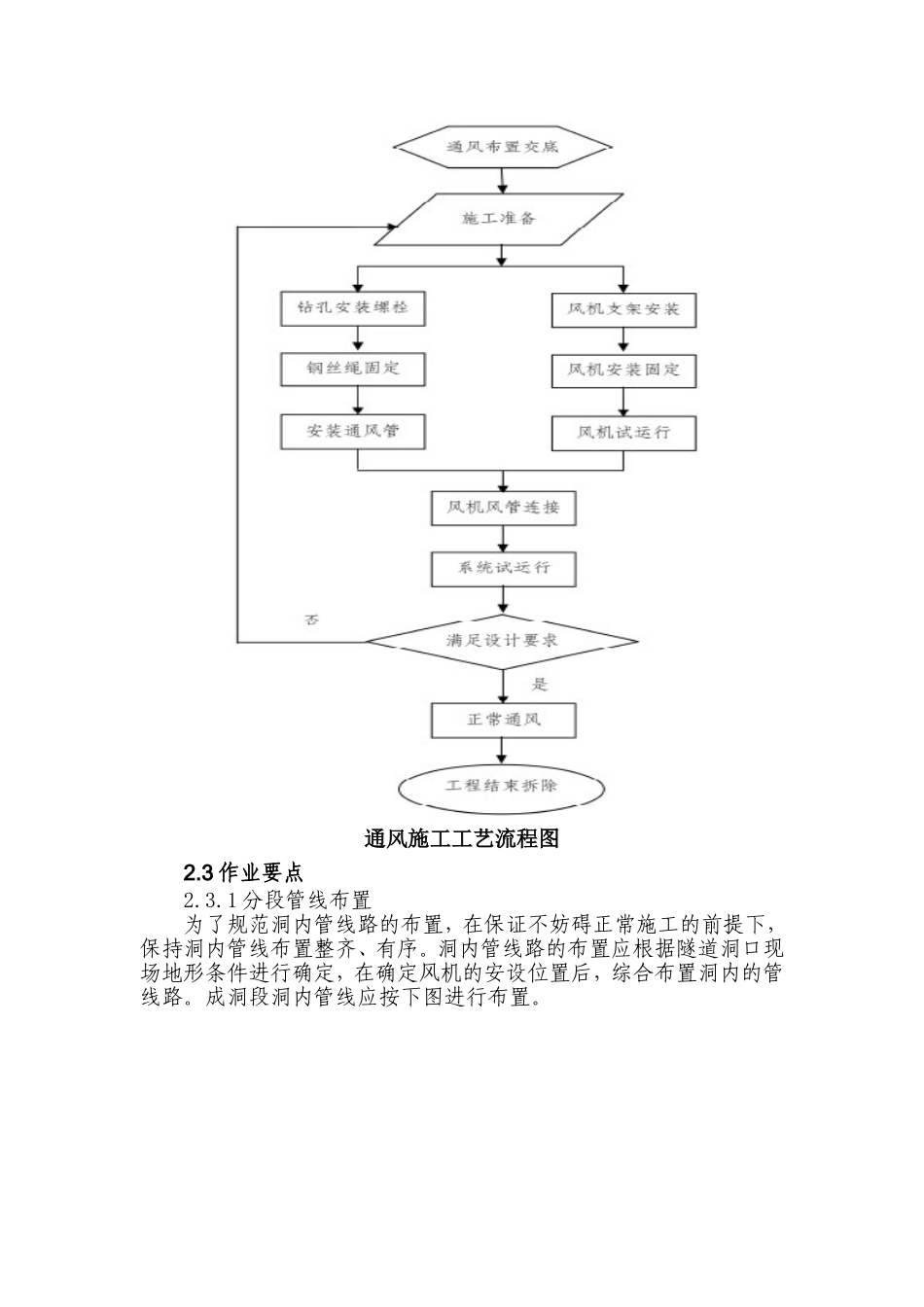

目录1.作业条件...............................................12.作业标准...............................................12.1.资源配置...........................................12.2工艺流程...........................................12.3作业要点...........................................23.安全控制要点...........................................11管线布置作业标准1.作业条件施工前对施工人员进行详细的书面技术交底，作业人员进行岗前培训和安全教育，特殊工种的作业人员持证上岗。进场施工材料质量符合施工规范要求，材料储备应满足施工需求。2.作业标准2.1.资源配置风水管所需材料规格、尺寸及数量等参照图纸设计或施工规范要求执行，并保证用于施工的材料符合国家质量标准。风管选择便于装卸和维修的PVC拉链式软风管，直径Ф1800㎜。高压主风管采用φ250钢管，洞内高压主水管采用φ150钢管，抽水、取水管采用φ100钢管，材料储备满足施工生产需要。2.2工艺流程通风施工工艺流程图2.3作业要点2.3.1分段管线布置为了规范洞内管线路的布置，在保证不妨碍正常施工的前提下，保持洞内管线布置整齐、有序。洞内管线路的布置应根据隧道洞口现场地形条件进行确定，在确定风机的安设位置后，综合布置洞内的管线路。成洞段洞内管线应按下图进行布置。双线隧道衬砌段管线布置图单线隧道衬砌段管线布置图2.3.2高压风水管布置作业⑴高压风水管和排污管挂设方式，制作专用钢管挂设支架。⑵高压风、水管和排污管钢管尽头安设分配器，由分配器接装橡胶软管，分配器至距离掌子面20m地段的橡胶软管须悬挂整齐，开挖作业台架上、中、下层的高压水管宜不同颜色加以区分；开挖、喷浆作业时橡胶软管挂设在边墙钢筋上，挂设高度员援1.5m；停止风水使用（出渣）时，风水软管向洞口方向收回，挂设在钢管下方。⑶高压风、水管和排污管钢管穿越衬砌台车方式，执行管线路过台架作业标准，仰拱作业段至掌子面管路挂设按图要求，须平顺、牢固。⑷开挖作业台架设置风、水分配器，开挖台架就位后，从高压风水管用橡胶软管连接到分配器以满足开挖作业，台架上的管线布置见作业台架标准作业部分。台阶法施工的简易台架由橡胶软管直接供应高压风、水。钢管托架图2.3.3高压风水管作业要求序号作业项目作业要求备注1测量定位根据作业要求定出托架安装高度2钢管外观检查洞口300m范围内刷油漆：风管涂黑黄相间、高压水管涂黑银相间、排污管涂黑棕相间的防锈漆3闸阀布置总输出管路上必须安装总闸阀；主管路上每隔300m应安装闸阀。进洞后每60m在风水管路预留三通接口4托架固定分层挂设，由上至下为高压水管、高压风管、排污管。每个钢管托架用3颗膨胀螺栓（M12*120）固定在边墙上，支架间距6m。支架底固定高度为水沟电缆槽顶面标高上30m。当排污管大于一根时另行加工M1215油水分离器设置高压风管长度大于1000m时，应在风管最低处设置油水分离器，定期放出管中的积油和水①管线标识管线上标明管线类型和方向。材料：反光材料。尺寸：据实制作。格式内容：需较为醒目，一般为白底红字或红底白字，此处禁用企业标识。洞内按照“三管两线”布局管路，线路横平竖直，转交有渐变，进洞50m范围风水管路涂刷竖杠黄黑相间（50cm间距）油漆（具体参照隧道局）进行警示。高压风水管布置实例2.3.4通风管作业布置要求序号作业项目作业要求备注1风机安装安装于洞外且距洞口至少30m的专用台架上，为了使通风机运转平稳，通风机基础深度不低于0.5m，采用混凝土基础，通风机中心高度与通风管中线高度须处于同一轴线上。为了防止通风机和配电柜雨淋受潮及防止他人触电发生意外，在风机和配电柜上方搭盖雨棚和护栏并加装联锁装置2风管选择隧道长度大于2000m，宜采用直径2000mm的通风管，长度小于2000m，宜采用直径员1500mm的通风管，或者通过通风专业设计确定3通风管通风管维护完好，无明显漏风孔洞4风管与风机连接风管套入风机随机附带的接头上，并将紧固钢带用螺杆紧固5通风管安装每隔20m打眼，安装锚杆，然后布置8#铁丝或钢丝绳，用紧线器张紧，风管吊挂在拉线下，风管悬吊要稳固，高度一致风管长度不低于20m/节，...
