混凝土表面裂缝产生的原因及处理方法VIP专享VIP免费

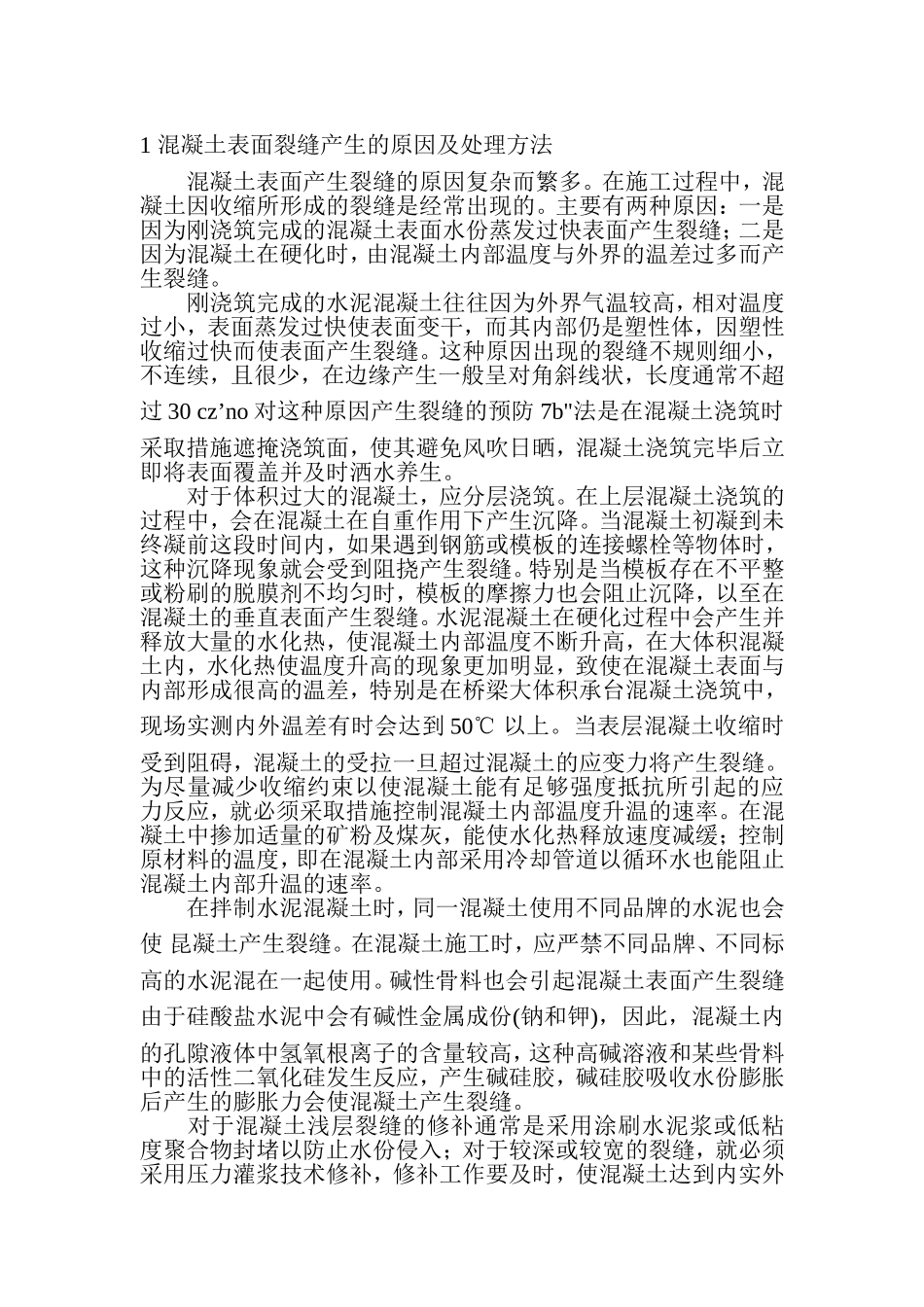

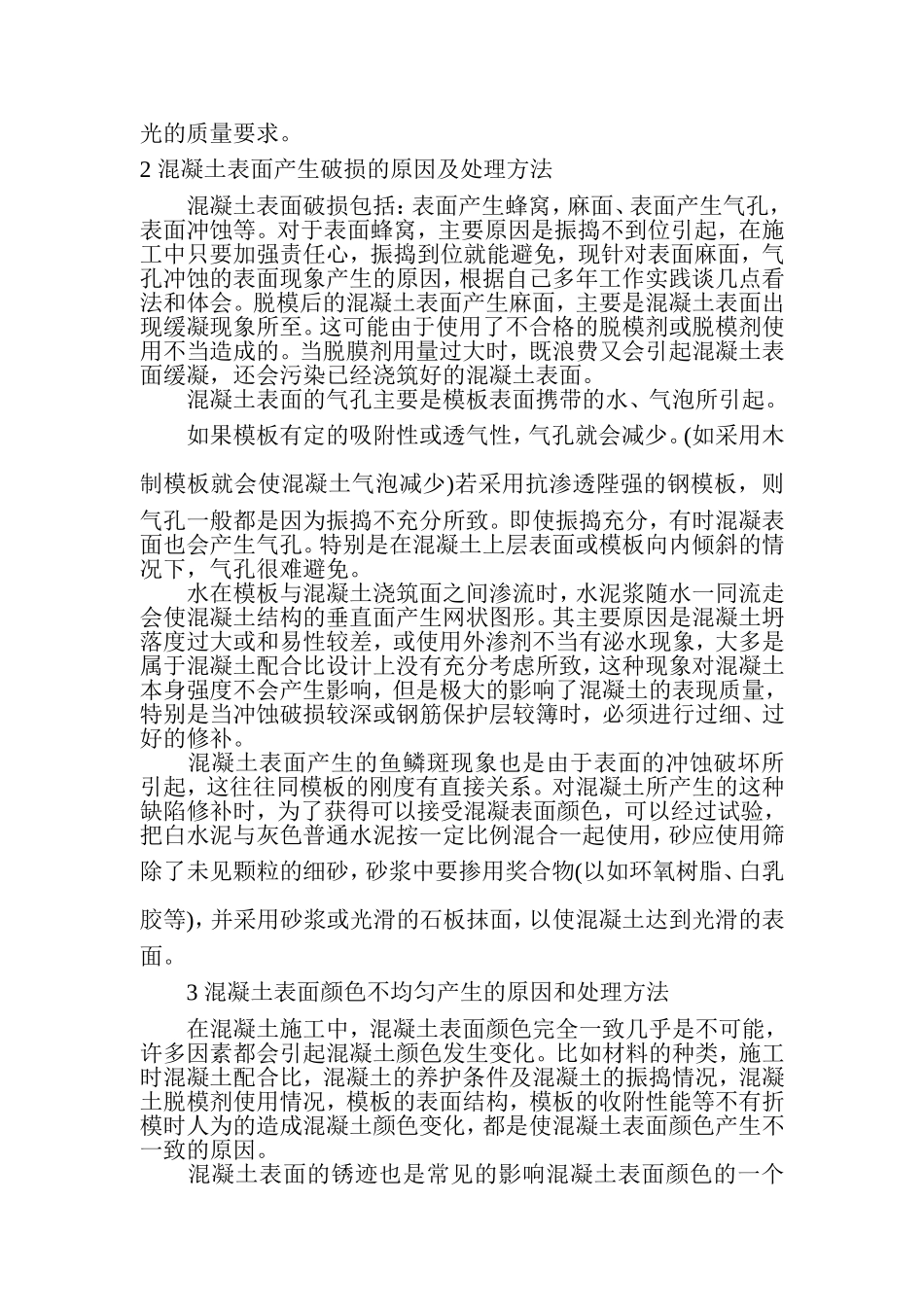

1混凝土表面裂缝产生的原因及处理方法混凝土表面产生裂缝的原因复杂而繁多。在施工过程中，混凝土因收缩所形成的裂缝是经常出现的。主要有两种原因：一是因为刚浇筑完成的混凝土表面水份蒸发过快表面产生裂缝；二是因为混凝土在硬化时，由混凝土内部温度与外界的温差过多而产生裂缝。刚浇筑完成的水泥混凝土往往因为外界气温较高，相对温度过小，表面蒸发过快使表面变干，而其内部仍是塑性体，因塑性收缩过快而使表面产生裂缝。这种原因出现的裂缝不规则细小，不连续，且很少，在边缘产生一般呈对角斜线状，长度通常不超过30cz’no对这种原因产生裂缝的预防7b"法是在混凝土浇筑时采取措施遮掩浇筑面，使其避免风吹日晒，混凝土浇筑完毕后立即将表面覆盖并及时洒水养生。对于体积过大的混凝土，应分层浇筑。在上层混凝土浇筑的过程中，会在混凝土在自重作用下产生沉降。当混凝土初凝到未终凝前这段时间内，如果遇到钢筋或模板的连接螺栓等物体时，这种沉降现象就会受到阻挠产生裂缝。特别是当模板存在不平整或粉刷的脱膜剂不均匀时，模板的摩擦力也会阻止沉降，以至在混凝土的垂直表面产生裂缝。水泥混凝土在硬化过程中会产生并释放大量的水化热，使混凝土内部温度不断升高，在大体积混凝土内，水化热使温度升高的现象更加明显，致使在混凝土表面与内部形成很高的温差，特别是在桥梁大体积承台混凝土浇筑中，现场实测内外温差有时会达到50℃以上。当表层混凝土收缩时受到阻碍，混凝土的受拉一旦超过混凝土的应变力将产生裂缝。为尽量减少收缩约束以使混凝土能有足够强度抵抗所引起的应力反应，就必须采取措施控制混凝土内部温度升温的速率。在混凝土中掺加适量的矿粉及煤灰，能使水化热释放速度减缓；控制原材料的温度，即在混凝土内部采用冷却管道以循环水也能阻止混凝土内部升温的速率。在拌制水泥混凝土时，同一混凝土使用不同品牌的水泥也会使昆凝土产生裂缝。在混凝土施工时，应严禁不同品牌、不同标高的水泥混在一起使用。碱性骨料也会引起混凝土表面产生裂缝由于硅酸盐水泥中会有碱性金属成份(钠和钾)，因此，混凝土内的孔隙液体中氢氧根离子的含量较高，这种高碱溶液和某些骨料中的活性二氧化硅发生反应，产生碱硅胶，碱硅胶吸收水份膨胀后产生的膨胀力会使混凝土产生裂缝。对于混凝土浅层裂缝的修补通常是采用涂刷水泥浆或低粘度聚合物封堵以防止水份侵入；对于较深或较宽的裂缝，就必须采用压力灌浆技术修补，修补工作要及时，使混凝土达到内实外光的质量要求。2混凝土表面产生破损的原因及处理方法混凝土表面破损包括：表面产生蜂窝，麻面、表面产生气孔，表面冲蚀等。对于表面蜂窝，主要原因是振捣不到位引起，在施工中只要加强责任心，振捣到位就能避免，现针对表面麻面，气孔冲蚀的表面现象产生的原因，根据自己多年工作实践谈几点看法和体会。脱模后的混凝土表面产生麻面，主要是混凝土表面出现缓凝现象所至。这可能由于使用了不合格的脱模剂或脱模剂使用不当造成的。当脱膜剂用量过大时，既浪费又会引起混凝土表面缓凝，还会污染已经浇筑好的混凝土表面。混凝土表面的气孔主要是模板表面携带的水、气泡所引起。如果模板有定的吸附性或透气性，气孔就会减少。(如采用木制模板就会使混凝土气泡减少)若采用抗渗透陛强的钢模板，则气孔一般都是因为振捣不充分所致。即使振捣充分，有时混凝表面也会产生气孔。特别是在混凝土上层表面或模板向内倾斜的情况下，气孔很难避免。水在模板与混凝土浇筑面之间渗流时，水泥浆随水一同流走会使混凝土结构的垂直面产生网状图形。其主要原因是混凝土坍落度过大或和易性较差，或使用外渗剂不当有泌水现象，大多是属于混凝土配合比设计上没有充分考虑所致，这种现象对混凝土本身强度不会产生影响，但是极大的影响了混凝土的表现质量，特别是当冲蚀破损较深或钢筋保护层较簿时，必须进行过细、过好的修补。混凝土表面产生的鱼鳞斑现象也是由于表面的冲蚀破坏所引起，这往往同模板的刚度有直接关系。对混凝土所产生的这种缺陷修补时，为了获得可以接受混凝表面颜色，可以经过试验，把白水泥与灰色普通水泥按一定比例混合一起使用，砂应...
