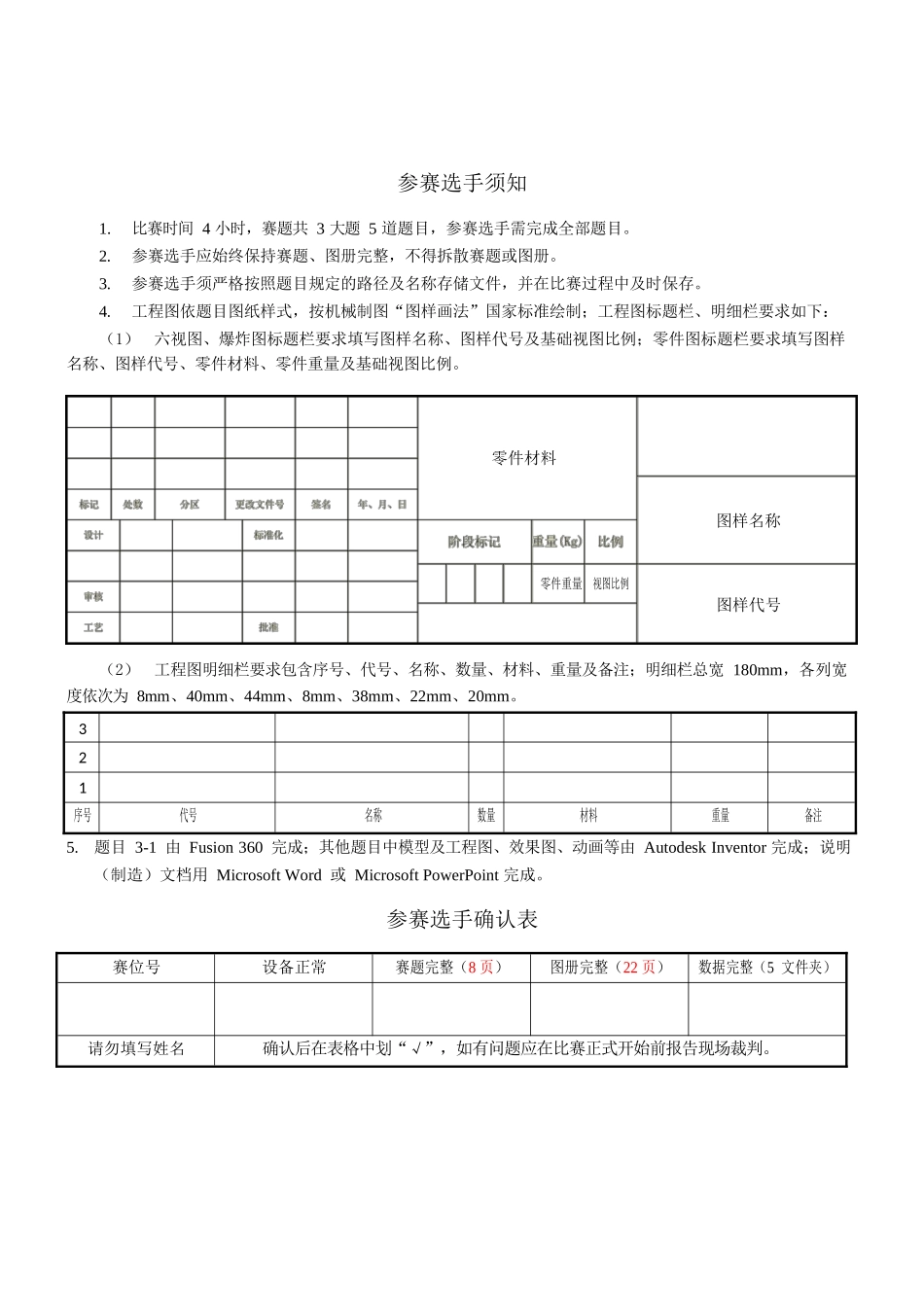

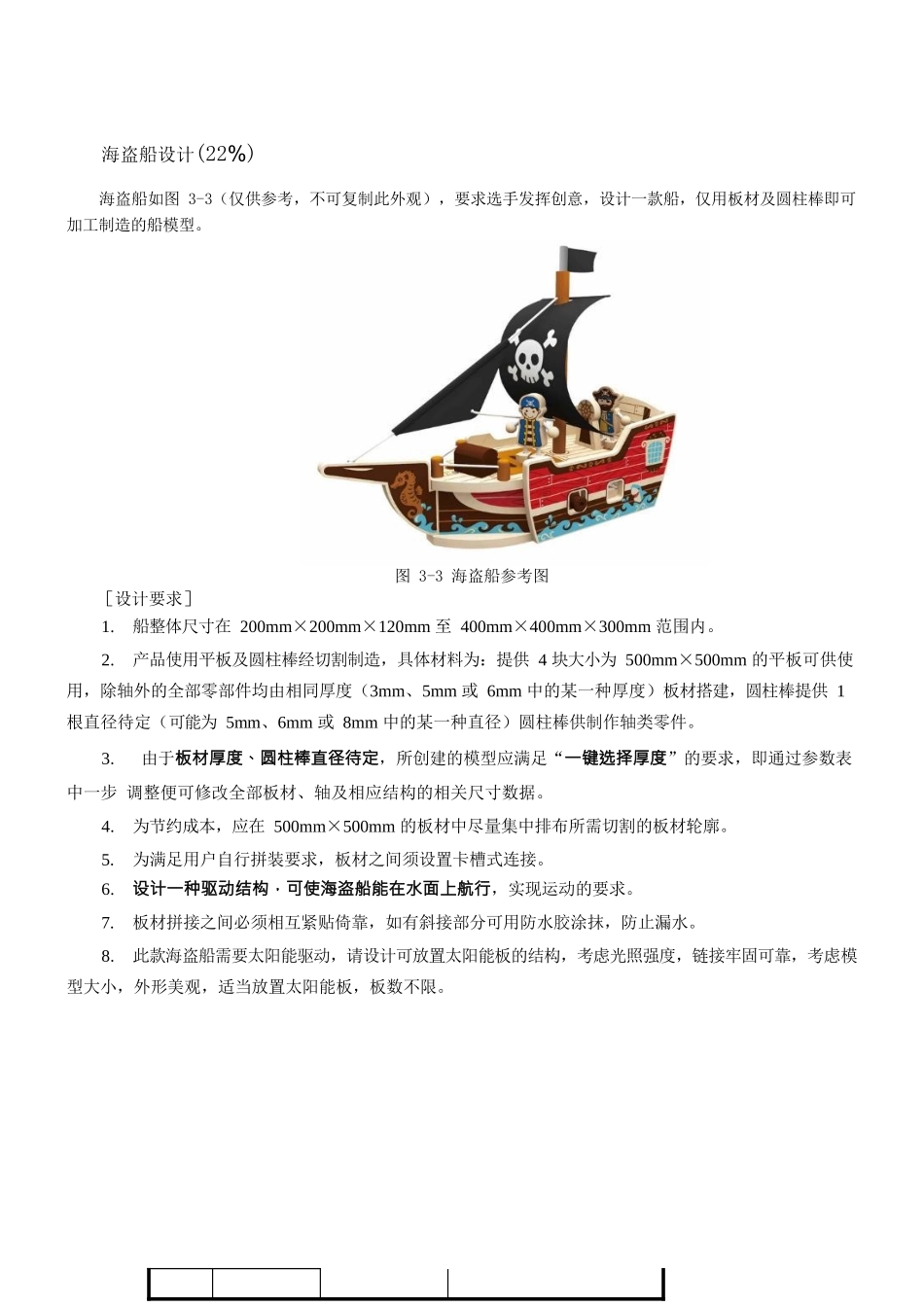

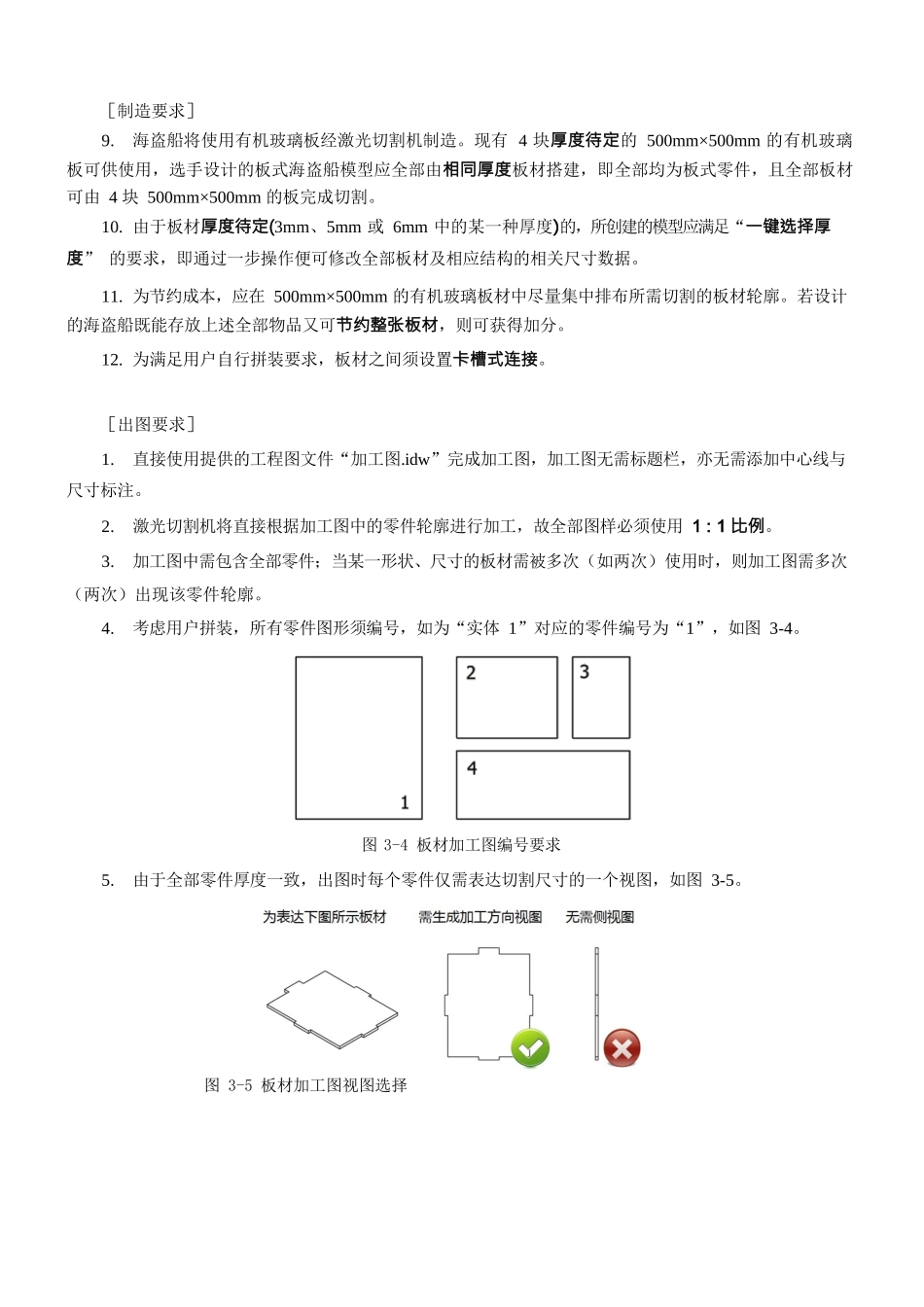

参赛选手须知1.比赛时间4小时，赛题共3大题5道题目，参赛选手需完成全部题目。2.参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。3.参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。4.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。321序号代号名称数量材料重量备注5.题目3-1由Fusion360完成；其他题目中模型及工程图、效果图、动画等由AutodeskInventor完成；说明（制造）文档用MicrosoftWord或MicrosoftPowerPoint完成。参赛选手确认表赛位号设备正常赛题完整（8页）图册完整（22页）数据完整（5文件夹）请勿填写姓名确认后在表格中划“√”，如有问题应在比赛正式开始前报告现场裁判。零件材料图样名称零件重量视图比例图样代号海盗船设计(22%)海盗船如图3-3（仅供参考，不可复制此外观），要求选手发挥创意，设计一款船，仅用板材及圆柱棒即可加工制造的船模型。图3-3海盗船参考图［设计要求］1.船整体尺寸在200mm×200mm×120mm至400mm×400mm×300mm范围内。2.产品使用平板及圆柱棒经切割制造，具体材料为：提供4块大小为500mm×500mm的平板可供使用，除轴外的全部零部件均由相同厚度（3mm、5mm或6mm中的某一种厚度）板材搭建，圆柱棒提供1根直径待定（可能为5mm、6mm或8mm中的某一种直径）圆柱棒供制作轴类零件。3.由于板材厚度、圆柱棒直径待定，所创建的模型应满足“一键选择厚度”的要求，即通过参数表中一步调整便可修改全部板材、轴及相应结构的相关尺寸数据。4.为节约成本，应在500mm×500mm的板材中尽量集中排布所需切割的板材轮廓。5.为满足用户自行拼装要求，板材之间须设置卡槽式连接。6.设计一种驱动结构，可使海盗船能在水面上航行，实现运动的要求。7.板材拼接之间必须相互紧贴倚靠，如有斜接部分可用防水胶涂抹，防止漏水。8.此款海盗船需要太阳能驱动，请设计可放置太阳能板的结构，考虑光照强度，链接牢固可靠，考虑模型大小，外形美观，适当放置太阳能板，板数不限。［制造要求］9.海盗船将使用有机玻璃板经激光切割机制造。现有4块厚度待定的500mm×500mm的有机玻璃板可供使用，选手设计的板式海盗船模型应全部由相同厚度板材搭建，即全部均为板式零件，且全部板材可由4块500mm×500mm的板完成切割。10.由于板材厚度待定(3mm、5mm或6mm中的某一种厚度)的，所创建的模型应满足“一键选择厚度”的要求，即通过一步操作便可修改全部板材及相应结构的相关尺寸数据。11.为节约成本，应在500mm×500mm的有机玻璃板材中尽量集中排布所需切割的板材轮廓。若设计的海盗船既能存放上述全部物品又可节约整张板材，则可获得加分。12.为满足用户自行拼装要求，板材之间须设置卡槽式连接。［出图要求］1.直接使用提供的工程图文件“加工图.idw”完成加工图，加工图无需标题栏，亦无需添加中心线与尺寸标注。2.激光切割机将直接根据加工图中的零件轮廓进行加工，故全部图样必须使用1:1比例。3.加工图中需包含全部零件；当某一形状、尺寸的板材需被多次（如两次）使用时，则加工图需多次（两次）出现该零件轮廓。4.考虑用户拼装，所有零件图形须编号，如为“实体1”对应的零件编号为“1”，如图3-4。5.由于全部零件厚度一致，出图时每个零件仅需表达切割尺寸的一个视图，如图3-5。图3-5板材加工图视图选择图3-4板材加工图编号要求6.工程图文件“海盗船加工图.idw”中的十字线表示四块板材之间的分界线，零件轮廓不可跨越该分界线，否则将无法加工，如图3-6。7.为节约成本，应集中使用板材并减少边角料。工程图文件“加工图.idw”已标出四块板材的区域——图中1、2、3、4，出图时应先集中在第一块板材中布置零件轮廓，待第一块板材布满后再使用第二块板材，以此类推。若满足收纳要求且按1:...
