中望CAD应用基础

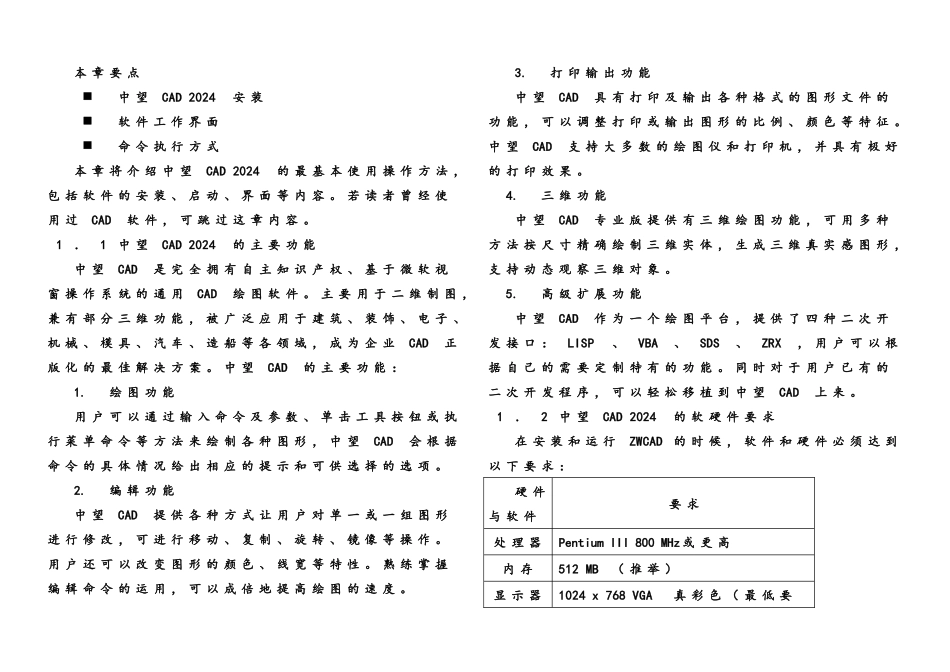

本 章 要 点 中 望CAD 2024安 装 软 件 工 作 界 面 命 令 执 行 方 式本 章 将 介 绍 中 望CAD 2024的 最 基 本 使 用 操 作 方 法 ，包 括 软 件 的 安 装 、 启 动 、 界 面 等 内 容 。 若 读 者 曾 经 使用 过CAD软 件 ， 可 跳 过 这 章 内 容 。1．1中 望CAD 2024的 主 要 功 能中 望CAD是 完 全 拥 有 自 主 知 识 产 权 、 基 于 微 软 视窗 操 作 系 统 的 通 用CAD绘 图 软 件 。 主 要 用 于 二 维 制 图 ，兼 有 部 分 三 维 功 能 ， 被 广 泛 应 用 于 建 筑 、 装 饰 、 电 子 、机 械 、 模 具 、 汽 车 、 造 船 等 各 领 域 ， 成 为 企 业CAD正版 化 的 最 佳 解 决 方 案 。 中 望CAD的 主 要 功 能 ：1. 绘 图 功 能用 户 可 以 通 过 输 入 命 令 及 参 数 、 单 击 工 具 按 钮 或 执行 菜 单 命 令 等 方 法 来 绘 制 各 种 图 形 ， 中 望CAD会 根 据命 令 的 具 体 情 况 给 出 相 应 的 提 示 和 可 供 选 择 的 选 项 。2. 编 辑 功 能中 望CAD提 供 各 种 方 式 让 用 户 对 单 一 或 一 组 图 形进 行 修 改 ， 可 进 行 移 动 、 复 制 、 旋 转 、 镜 像 等 操 作 。用 户 还 可 以 改 变 图 形 的 颜 色 、 线 宽 等 特 性 。 熟 练 掌 握编 辑 命 令 的 运 用 ， 可 以 成 倍 地 提 高 绘 图 的 速 度 。3. 打 印 输 出 功 能中 望CAD具 有 打 印 及 输 出 各 种 格 式 的 图 形 文 件 的功 能 ， 可 以 调 整 打 印 或 输 出 图 形 的 比 例 、 颜 色 等 特 征 。中 望CAD支 持 大 多 数 的 绘 图 仪 和 打 印 机 ， 并 具 有 极 好的 打 印 效 果 。4. 三 维 功 能中 望CAD专 业 版 提 供 有 三 维 绘 图 功 能 ， 可 用 多 种方 法 按 尺 寸 精 确 绘 制 三 维 实 体 ， 生 成 三 维 真 实 感 图 形 ，支 持 动 态 观 察 三 维 对 象 。5. 高 级 扩 展 功 能中 望CAD作 为 一 个 绘 图 平 台 ， 提 供 ...
