模板工程及支撑体系施工方案VIP免费

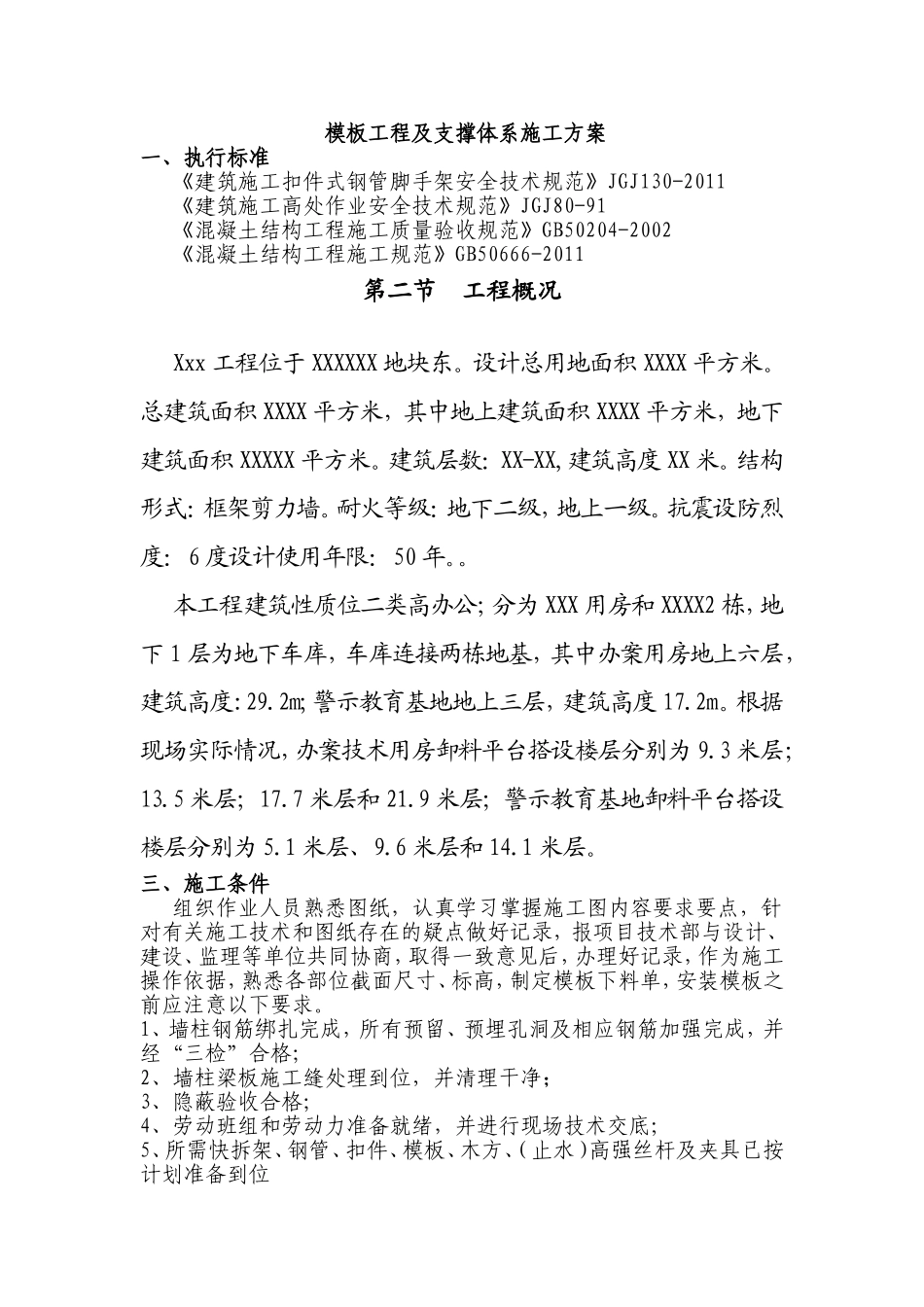

模板工程及支撑体系施工方案一、执行标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工高处作业安全技术规范》JGJ80-91《混凝土结构工程施工质量验收规范》GB50204-2002《混凝土结构工程施工规范》GB50666-2011第二节工程概况Xxx工程位于XXXXXX地块东。设计总用地面积XXXX平方米。总建筑面积XXXX平方米，其中地上建筑面积XXXX平方米，地下建筑面积XXXXX平方米。建筑层数：XX-XX,建筑高度XX米。结构形式：框架剪力墙。耐火等级：地下二级，地上一级。抗震设防烈度：6度设计使用年限：50年。。本工程建筑性质位二类高办公；分为XXX用房和XXXX2栋，地下1层为地下车库，车库连接两栋地基，其中办案用房地上六层，建筑高度:29.2m;警示教育基地地上三层，建筑高度17.2m。根据现场实际情况，办案技术用房卸料平台搭设楼层分别为9.3米层；13.5米层；17.7米层和21.9米层；警示教育基地卸料平台搭设楼层分别为5.1米层、9.6米层和14.1米层。三、施工条件组织作业人员熟悉图纸，认真学习掌握施工图内容要求要点，针对有关施工技术和图纸存在的疑点做好记录，报项目技术部与设计、建设、监理等单位共同协商，取得一致意见后，办理好记录，作为施工操作依据，熟悉各部位截面尺寸、标高，制定模板下料单，安装模板之前应注意以下要求。1、墙柱钢筋绑扎完成，所有预留、预埋孔洞及相应钢筋加强完成，并经“三检”合格；2、墙柱梁板施工缝处理到位，并清理干净；3、隐蔽验收合格；4、劳动班组和劳动力准备就绪，并进行现场技术交底；5、所需快拆架、钢管、扣件、模板、木方、（止水）高强丝杆及夹具已按计划准备到位本工程考虑到施工工期、质量和安全要求，及以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑，决定采用以下模板及其支架方案：柱模板，梁模板(扣件钢管架配快拆架)，板模板(插槽式钢管支撑体系)四、材料选择1、柱模板采用15mm厚优质九夹板，在木工房制作施工现场组拼，背内楞采用35×80木方，柱箍采用加φ48×3.0钢管加固，采用可回收φ12对拉螺栓进行加固。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用φ48×3.0钢管斜向加固（尽量取45°）2、梁模板(扣件钢管架配插槽式钢管支撑体系)面板采用15mm优质九夹板、35×80木方（内楞）现场拼制，圆钢管48×3.0（外楞）支撑，采用可回收m12对拉螺栓进行加固。梁底采用35×80木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.0钢管。3、板模板(插槽式钢管支撑体系)采用15mm厚胶合面板，板底采用35mm×80mm方木支撑，支撑架采用钢管φ48×3.0插槽式钢管支撑体系内架支撑；有立杆、横杆、支座、顶筒组成。五、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝≤12、相邻模板之间高低差≤23、模板平整度≤54、模板平面尺寸偏差±3当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm）控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到墙、柱上。3、模板安装要求（1）基础模板安装顺...
