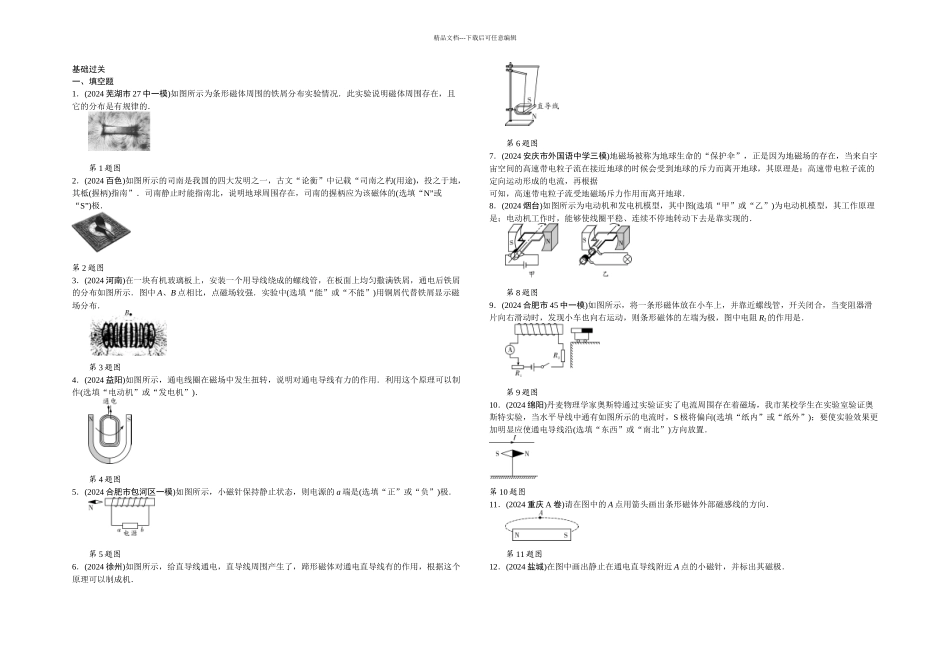

精品文档---下载后可任意编辑基础过关一、填空题1．(2024 芜湖市 27 中一模)如图所示为条形磁体周围的铁屑分布实验情况．此实验说明磁体周围存在，且它的分布是有规律的．第 1 题图2．(2024 百色)如图所示的司南是我国的四大发明之一，古文“论衡”中记载“司南之杓(用途)，投之于地，其柢(握柄)指南”．司南静止时能指南北，说明地球周围存在，司南的握柄应为该磁体的(选填“N”或“S”)极．第 2 题图3．(2024 河南)在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示．图中 A、B 点相比，点磁场较强．实验中(选填“能”或“不能”)用铜屑代替铁屑显示磁场分布．第 3 题图4．(2024 益阳)如图所示，通电线圈在磁场中发生扭转，说明对通电导线有力的作用．利用这个原理可以制作(选填“电动机”或“发电机”)．第 4 题图5．(2024 合肥市包河区一模)如图所示，小磁针保持静止状态，则电源的 a 端是(选填“正”或“负”)极．第 5 题图6．(2024 徐州)如图所示，给直导线通电，直导线周围产生了，蹄形磁体对通电直导线有的作用，根据这个原理可以制成机．第 6 题图7．(2024 安庆市外国语中学三模)地磁场被称为地球生命的“保护伞”，正是因为地磁场的存在，当来自宇宙空间的高速带电粒子流在接近地球的时候会受到地球的斥力而离开地球，其原理是：高速带电粒子流的定向运动形成的电流，再根据可知，高速带电粒子流受地磁场斥力作用而离开地球．8．(2024 烟台)如图所示为电动机和发电机模型，其中图(选填“甲”或“乙”)为电动机模型，其工作原理是；电动机工作时，能够使线圈平稳、连续不停地转动下去是靠实现的．第 8 题图9．(2024 合肥市 45 中一模)如图所示，将一条形磁体放在小车上，并靠近螺线管，开关闭合，当变阻器滑片向右滑动时，发
