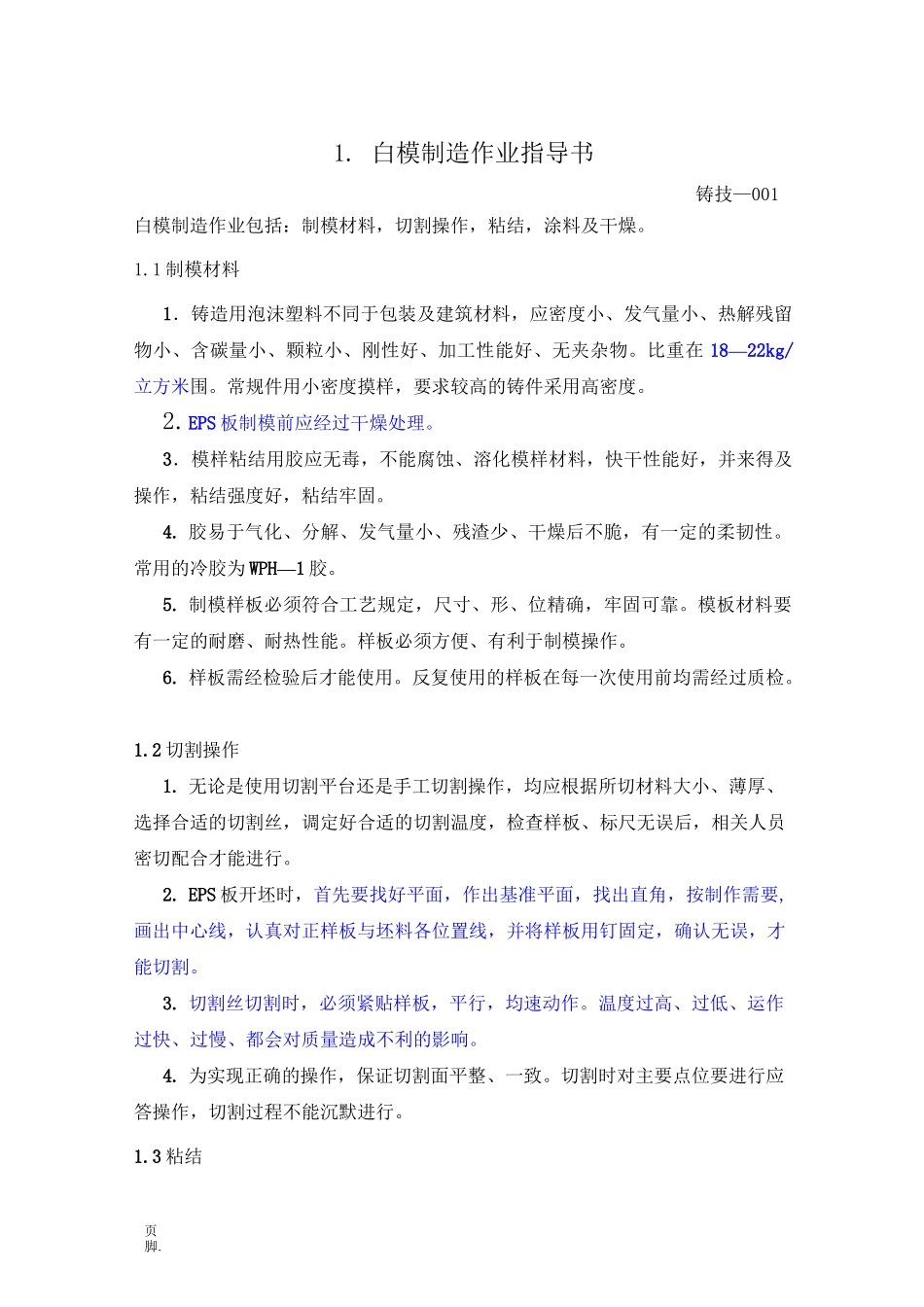

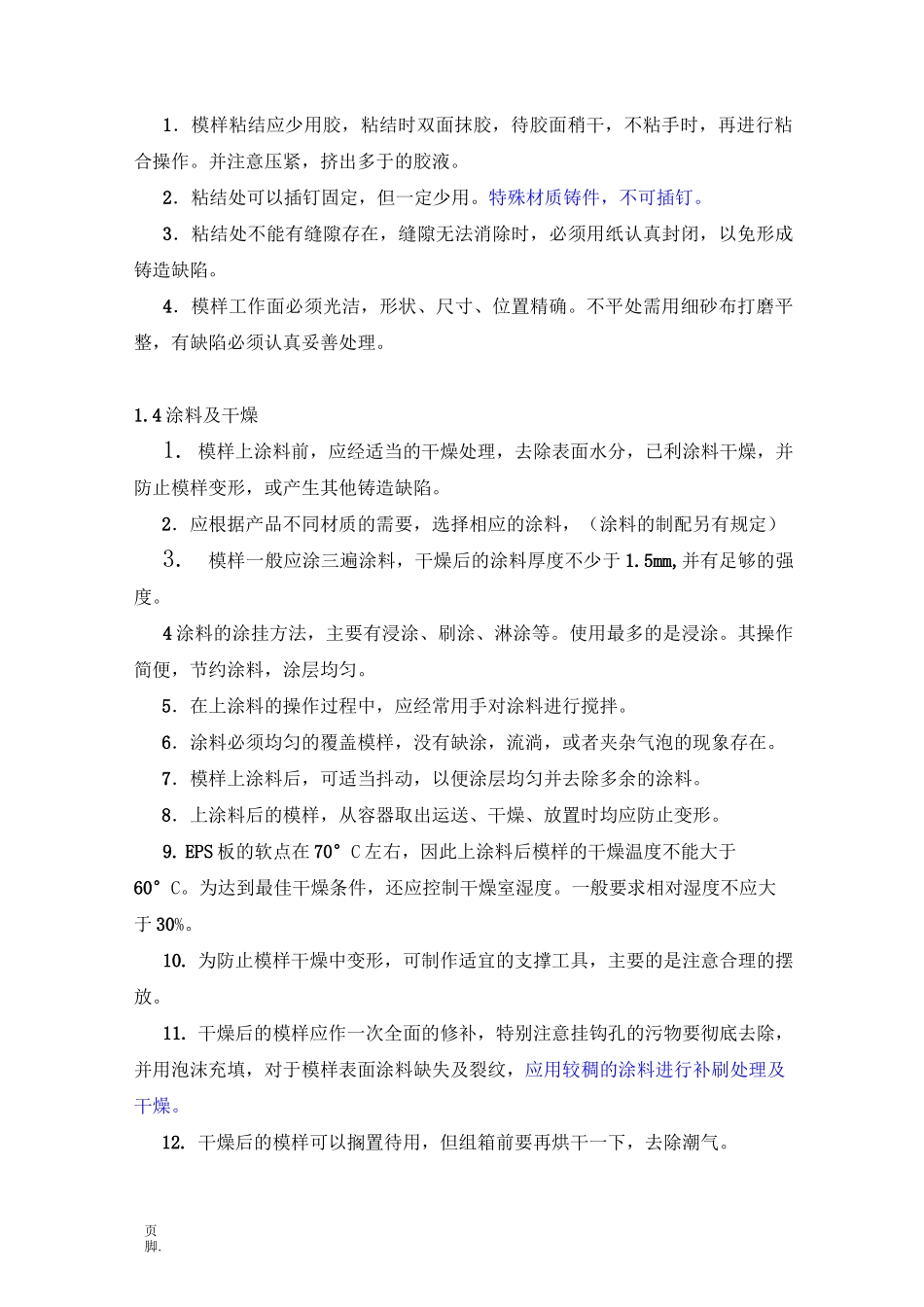

页脚.XXXX 公司消失模铸造作业指导书2020-12-12页脚.1. 白模制造作业指导书铸技—001白模制造作业包括：制模材料，切割操作，粘结，涂料及干燥。1.1 制模材料1．铸造用泡沫塑料不同于包装及建筑材料，应密度小、发气量小、热解残留物小、含碳量小、颗粒小、刚性好、加工性能好、无夹杂物。比重在 18—22kg/立方米围。常规件用小密度摸样，要求较高的铸件采用高密度。2.EPS 板制模前应经过干燥处理。3．模样粘结用胶应无毒，不能腐蚀、溶化模样材料，快干性能好，并来得及操作，粘结强度好，粘结牢固。4. 胶易于气化、分解、发气量小、残渣少、干燥后不脆，有一定的柔韧性。常用的冷胶为 WPH—1 胶。5. 制模样板必须符合工艺规定，尺寸、形、位精确，牢固可靠。模板材料要有一定的耐磨、耐热性能。样板必须方便、有利于制模操作。6. 样板需经检验后才能使用。反复使用的样板在每一次使用前均需经过质检。1.2 切割操作1. 无论是使用切割平台还是手工切割操作，均应根据所切材料大小、薄厚、选择合适的切割丝，调定好合适的切割温度，检查样板、标尺无误后，相关人员密切配合才能进行。2. EPS 板开坯时，首先要找好平面，作出基准平面，找出直角，按制作需要,画出中心线，认真对正样板与坯料各位置线，并将样板用钉固定，确认无误，才能切割。3. 切割丝切割时，必须紧贴样板，平行，均速动作。温度过高、过低、运作过快、过慢、都会对质量造成不利的影响。4. 为实现正确的操作，保证切割面平整、一致。切割时对主要点位要进行应答操作，切割过程不能沉默进行。1.3 粘结页脚.1．模样粘结应少用胶，粘结时双面抹胶，待胶面稍干，不粘手时，再进行粘合操作。并注意压紧，挤出多于的胶液。2．粘结处可以插钉固定，但一定少用。特殊材质铸件，不可插钉。3．粘结处不能有缝隙存在，缝隙无法消除时，必须用纸认真封闭，以免形成铸造缺陷。4．模样工作面必须光洁，形状、尺寸、位置精确。不平处需用细砂布打磨平整，有缺陷必须认真妥善处理。1.4 涂料及干燥1. 模样上涂料前，应经适当的干燥处理，去除表面水分，已利涂料干燥，并防止模样变形，或产生其他铸造缺陷。2．应根据产品不同材质的需要，选择相应的涂料，（涂料的制配另有规定）3.模样一般应涂三遍涂料，干燥后的涂料厚度不少于 1.5mm,并有足够的强度。4 涂料的涂挂方法，主要有浸涂、刷涂、淋涂等。使用最多的是浸涂。其操作简便，节约涂料，涂层均匀。5．在上涂料的操作过程中...
