中频感应加热电源的设计毕业设计参考

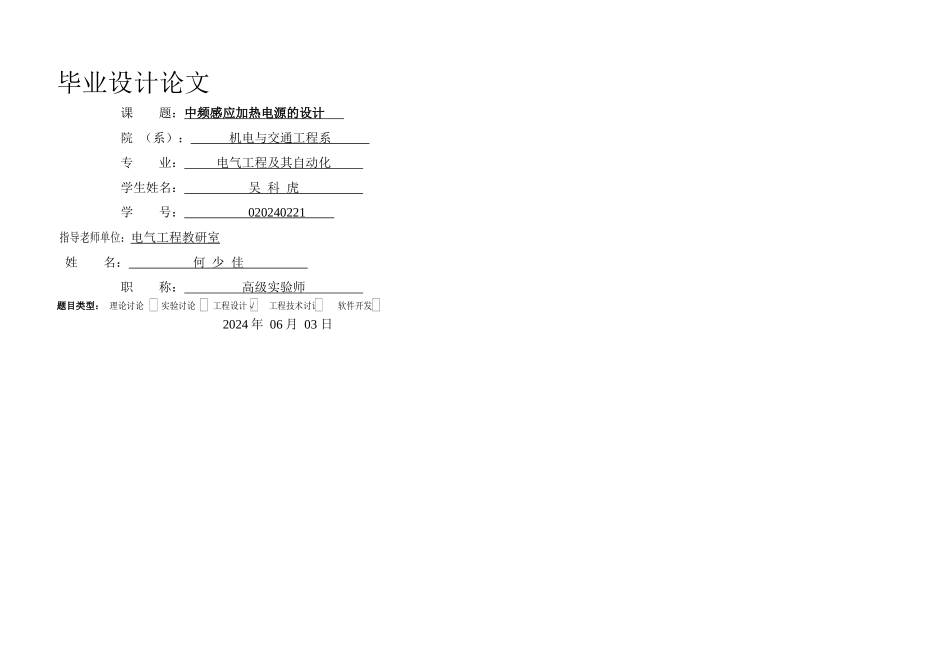

毕业设计论文课 题：中频感应加热电源的设计 院 （系）： 机电与交通工程系 专 业： 电气工程及其自动化 学生姓名： 吴 科 虎 学 号： 020240221 指导老师单位：电气工程教研室姓 名： 何 少 佳 职 称： 高级实验师 题目类型： 理论讨论 实验讨论 工程设计√ 工程技术讨论 软件开发2024 年 06 月 03 日摘 要中频感应加热以其加热效率高、速度快，可控性好及易于实现机械化、自动化等优点，已在熔炼、铸造、弯管、热锻、焊接和表面热处理等行业得到广泛的应用。本设计根据设计任务进行了方案设计，设计了相应的硬件电路，研制了 20KW 中频感应加热电源。本设计中感应加热电源采纳 IGBT 作为开关器件，可工作在 10 Hz～10 kHz 频段。它由整流器、滤波器、和逆变器组成。整流器采纳不可控三相全桥式整流电路。滤波器采纳两个电解电容和一个电感组成Ⅱ型滤波器滤波和无源功率因数校正。逆变器主要由 PWM 控制器 SG3525A 控制四个 IGBT 的开通和关断，实现 DC-AC 的转换。设计中采纳的芯片主要是 PWM 控制器 SG3525A 和光耦合驱动电路 HCPL-316J。设计过程中程充分利用了 SG3525A 的控制性能，具有宽的可调工作频率，死区时间可调，具有输入欠电压锁定功能和双路输出电流。由于 HCPL-316J 具有快的开关速度（500ns），光隔离，故障状态反馈，可配置自动复位、自动关闭等功能，所以选择其作为 IGBT 的驱动。对原理样机的调试结果表明，所完成的设计实现了设计任务规定的基本功能。此外，为了满足不同器件对功率需要的要求，设计了功率可调。这部分超出了设计任务书规定的任务。关键词：感应加热电源；串联谐振；逆变电路；IGBTAbstractThe Intermediate Frequency Induction Heating has been widely applied in melting, casting, bend, hot forging, welding, Surface Heat Treatment due to its advantages of high heating efficiency、high speed、easily controlled、easily being mechanized and automated. The scheme has made a plan of designs based on the task of design, designed corresponding hardware circuit and developed 20kW intermediate frequency induction heating power system.The thesis discusses the Choice of converter scheme in detail. Series Resonance Inverter has a...
