临时消防给水方案

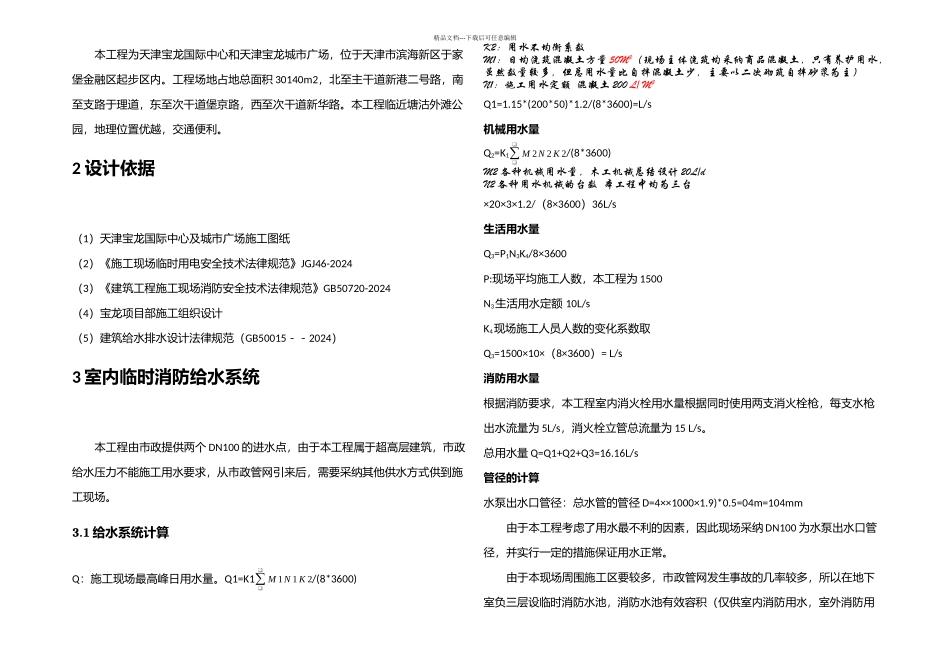

精品文档---下载后可任意编辑本工程为天津宝龙国际中心和天津宝龙城市广场，位于天津市滨海新区于家堡金融区起步区内。工程场地占地总面积 30140m2，北至主干道新港二号路，南至支路于理道，东至次干道堡京路，西至次干道新华路。本工程临近塘沽外滩公园，地理位置优越，交通便利。2 设计依据（1）天津宝龙国际中心及城市广场施工图纸（2）《施工现场临时用电安全技术法律规范》JGJ46-2024（3）《建筑工程施工现场消防安全技术法律规范》GB50720-2024（4）宝龙项目部施工组织设计（5）建筑给水排水设计法律规范（GB50015－－2024）3 室内临时消防给水系统本工程由市政提供两个 DN100 的进水点，由于本工程属于超高层建筑，市政给水压力不能施工用水要求，从市政管网引来后，需要采纳其他供水方式供到施工现场。3.1 给水系统计算Q：施工现场最高峰日用水量。Q1=K1∑❑❑M 1N 1 K 2/(8*3600)K2：用水不均衡系数M1：日均浇筑混凝土方量 50M3（现场主体浇筑均采纳商品混凝土，只有养护用水，虽然数量较多，但总用水量比自拌混凝土少，主要以二次砌筑自拌砂浆为主）N1：施工用水定额 混凝土 200 L/ M3Q1=1.15*(200*50)*1.2/(8*3600)=L/s机械用水量Q2=K1∑❑❑M 2N 2 K 2/(8*3600)M2 各种机械用水量，木工机械总结设计 20L/dN2 各种用水机械的台数 本工程中均为三台×20×3×1.2/（8×3600）36L/s生活用水量Q3=P1N3K4/8×3600P:现场平均施工人数，本工程为 1500N3生活用水定额 10L/sK4现场施工人员人数的变化系数取Q3=1500×10×（8×3600）= L/s消防用水量根据消防要求，本工程室内消火栓用水量根据同时使用两支消火栓枪，每支水枪出水流量为 5L/s，消火栓立管总流量为 15 L/s。总用水量 Q=Q1+Q2+Q3=16.16L/s管径的计算水泵出水口管径：总水管的管径 D=4××1000×1.9)*0.5=04m=104mm由于本工程考虑了用水最不利的因素，因此现场采纳 DN100 为水泵出水口管径，并实行一定的措施保证用水正常。由于本现场周围施工区要较多，市政管网发生事故的几率较多，所以在地下室负三层设临时消防水池，消防水池有效容积（仅供室内消防用水，室外消防用精品文档---下载后可任意编辑水由市政供管网供给）：V=15×3600/1000=54m3根据现场实际情况，消防水池分为 3 个独立的水池，每个水池有效容积不小于 18m3，水池进水由室外环网供给。地下室设置横管，将三个区水泵的出水立管连接起来。3.2 消防生活给水分区1 区：B3-1F，由室...
