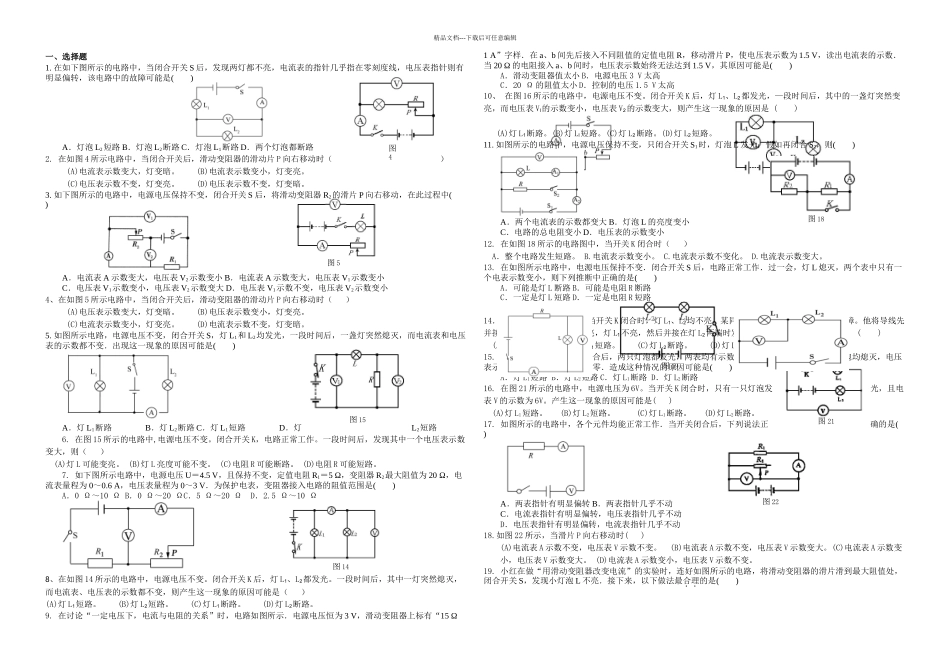

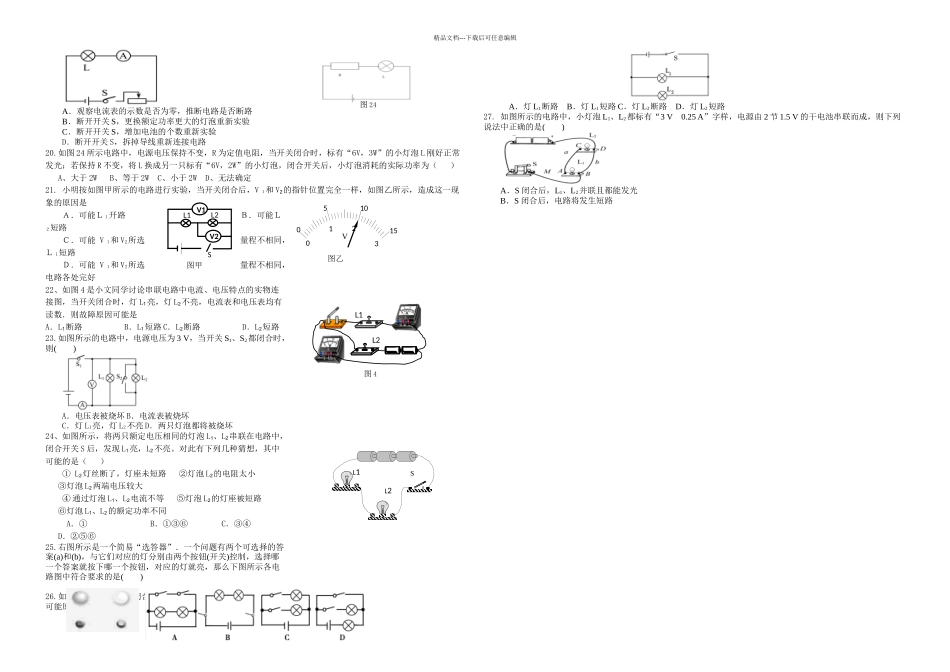

图4图 5图 15 图 14图 16图 18 图 19图 21 图 22精品文档---下载后可任意编辑一、选择题1. 在如下图所示的电路中，当闭合开关 S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是( )A．灯泡 L2短路 B．灯泡 L2断路 C．灯泡 L1断路 D．两个灯泡都断路2. 在如图 4 所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（ ）(A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。3. 如下图所示的电路中，电源电压保持不变，闭合开关 S 后，将滑动变阻器 R2的滑片 P 向右移动，在此过程中( )A．电流表 A 示数变大，电压表 V2示数变小 B．电流表 A 示数变大，电压表 V1示数变小C．电压表 V1示数变小，电压表 V2示数变大 D．电压表 V1示数不变，电压表 V2示数变小4、在如图 5 所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（ ）(A)电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。(C)电流表示数变小，灯变亮。 (D)电流表示数不变，灯变暗。5. 如图所示电路，电源电压不变，闭合开关 S，灯 L1和 L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变．出现这一现象的原因可能是( )A．灯 L1断路 B．灯 L2断路 C．灯 L1短路 D．灯L2短路6. 在图 15 所示的电路中,电源电压不变。闭合开关 K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（ ）(A)灯 L 可能变亮。 (B)灯 L 亮度可能不变。 (C)电阻 R 可能断路。 (D)电阻 R 可能短路。7. 如下图所示电路中，电源电压 U＝4.5 V，且保持不变，定值电阻 R1＝5 Ω，变阻器 R2最大阻值为 20 Ω，电流表量程为 0～0.6 A，电压表量程为 0～3 V．为保护电表，变阻器接入电路的阻值范围是( )A．0 Ω～10 Ω B．0 Ω～20 ΩC．5 Ω～20 Ω D．2.5 Ω～10 Ω8、在如图 14 所示的电路中，电源电压不变。闭合开关 K 后，灯 L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）(A)灯 L1短路。 (B)灯 L2短路。 (C)灯 L1断路。 (D)灯 L2断路。9. 在讨论“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为 3 V，滑动变阻器上标有“15 Ω 1 A”字...
