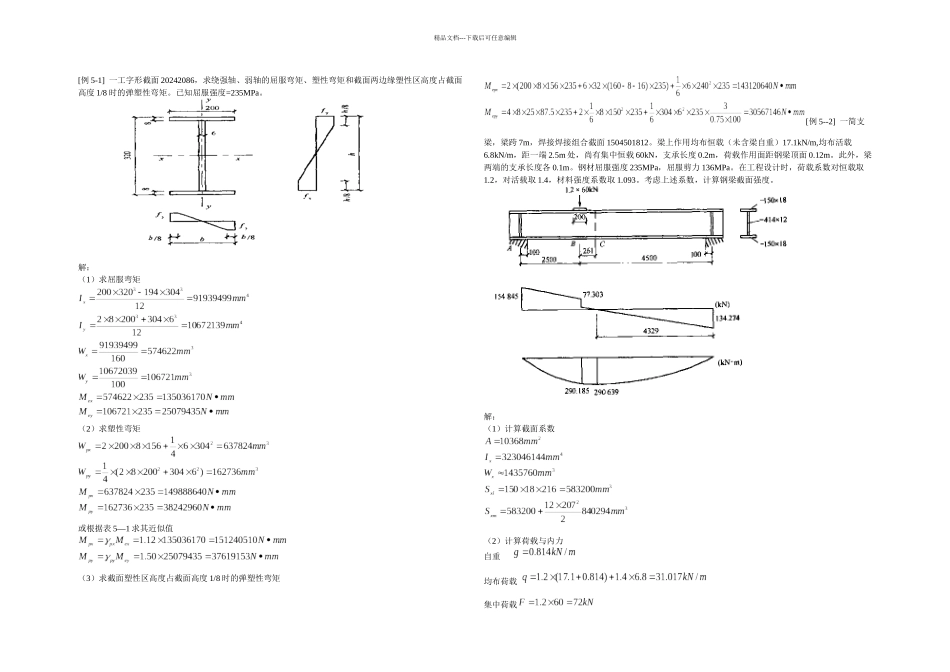

精品文档---下载后可任意编辑[例 5-1] 一工字形截面 20242086，求绕强轴、弱轴的屈服弯矩、塑性弯矩和截面两边缘塑性区高度占截面高度 1/8 时的弹塑性弯矩。已知屈服强度=235MPa。解：（1）求屈服弯矩（2）求塑性弯矩或根据表 5—1 求其近似值（3）求截面塑性区高度占截面高度 1/8 时的弹塑性弯矩[例 5--2] 一简支梁，梁跨 7m，焊接焊接组合截面 1504501812。梁上作用均布恒载（未含梁自重）17.1kN/m,均布活载6.8kN/m，距一端 2.5m 处，尚有集中恒载 60kN，支承长度 0.2m，荷载作用面距钢梁顶面 0.12m。此外，梁两端的支承长度各 0.1m。钢材屈服强度 235MPa，屈服剪力 136MPa。在工程设计时，荷载系数对恒载取1.2，对活载取 1.4，材料强度系数取 1.093。考虑上述系数，计算钢梁截面强度。解：（1）计算截面系数（2）计算荷载与内力自重 均布荷载 集中荷载精品文档---下载后可任意编辑梁上剪力与弯矩分布见上图。（3）计算截面强度1）弯曲正应力按题意 C 处截面弯距最大，按边缘屈服准则 按有限塑性进展准则（取） 按全截面塑性准则（取）2）剪应力 按题意 A 处截面剪力最大3）局部承压应力A 处虽有很大集中反力，因设置了加劲肋，可不计算局部承压应力。B 截面处4）折算应力B 处左侧截面同时存在很大的弯矩、剪力和局部承压应力，计算腹板与翼缘交界处的分项应力与折算应力习题 7—1：试设计用拼接钢板的角焊缝对接连接（如下图示）。已知钢板宽 B=270mm,厚度 t1=28mm,拼接钢板 t2=16mm。该连接承受的静态轴心力 N=1400kN（设计值），钢材为 Q235-B，手工焊，焊条为 E43 型。解：设计拼接盖板的角焊缝对接连接有两种方法：一是假定焊脚尺寸求焊缝长度，再由焊缝长度确定拼接盖板的尺寸；二是先假定焊脚尺寸和拼接盖板的尺寸，然后再验算焊缝的承载力，如不能满足，则调整尺寸后再行验算。1、 确定角焊缝焊角尺寸：习题 7—2：试验算下图示牛腿与钢柱连接角焊缝的强度。钢材为 Q235-B，手工焊，焊条为 E43 型。荷载设计值 N=365kN，偏心距 e=350mm，焊脚尺寸 hf1=8mm,hf2=6mm。习题 7—3：如图所示连接，尺寸为 mm，受静载拉力 P=130KN，hf=10mm,钢材为4×70MV精品文档---下载后可任意编辑Q235BF，E43 焊条，手工焊无引弧板，ftw=160N/mm2。试验算焊缝强度，并指出焊缝最危险点的位置。习题 7—4：一工字形梁，跨度 12 米，在跨中作用集中力 P=20KN，在离支座 4 米处有一拼接焊缝（采...
