二极管仿真测试

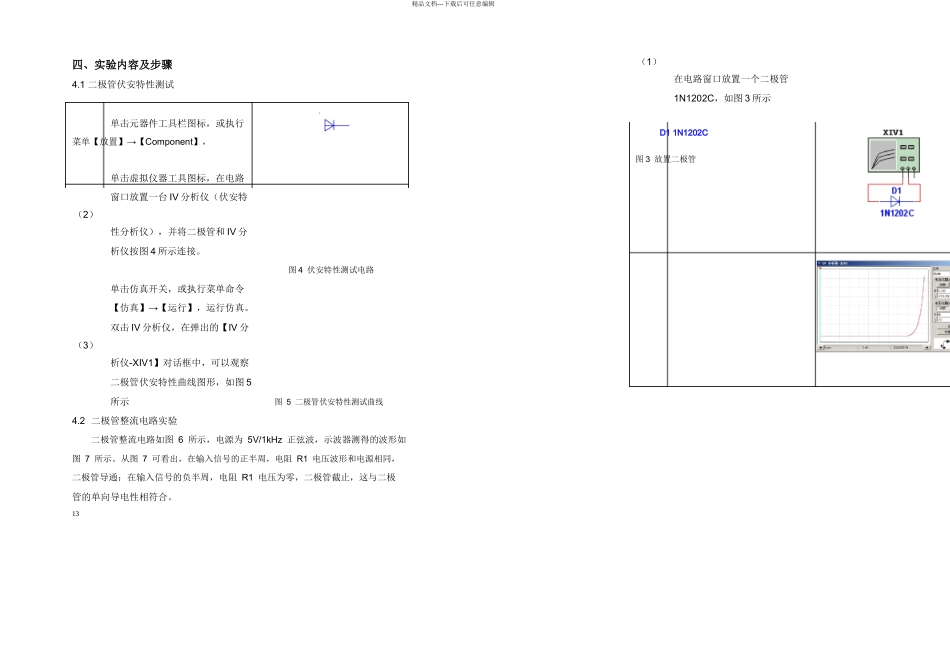

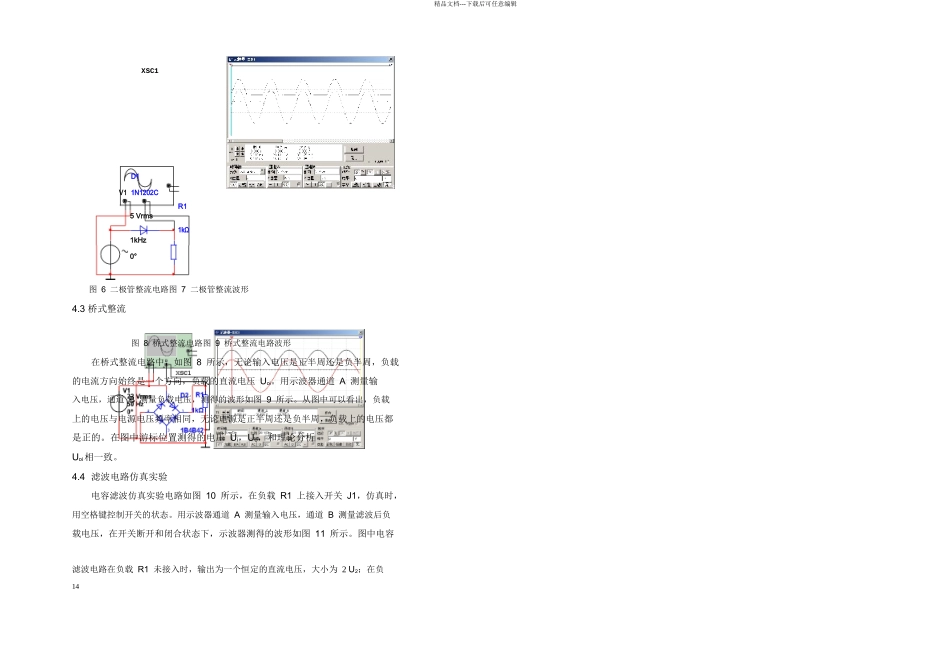

精品文档---下载后可任意编辑一、实验目的（1）掌握二极管和滤波电路的仿真和参数测试；二、实验设备（1）Mulitism 12 软件。三、实验原理3.1 二极管仿真二极管是由一个 PN 结加封装构成的半导体器件，具有单向导电性、反向击穿特性和结电空特性，其伏安特性曲线如图 1 所示。图 1 二极管伏安特性曲线3.2 滤波电路仿真滤波电路能将整流脉冲的单方向电压、电流变换成平滑的电压、电流，常用的滤波电路有电容滤波、电感滤波和多级滤波。电容滤波电路是在整流电路输出端并联电容，利用其充、放电特性使输出端电压趋于平滑，桥式整流电容滤波电路如图 2 所示。图 2 桥式整流电容滤波电路12精品文档---下载后可任意编辑四、实验内容及步骤4.1 二极管伏安特性测试单击元器件工具栏图标，或执行菜单【放置】→【Component】，（1）在电路窗口放置一个二极管1N1202C，如图 3 所示D1 1N1202C图 3 放置二极管单击虚拟仪器工具图标，在电路窗口放置一台 IV 分析仪（伏安特（2）性分析仪），并将二极管和 IV 分析仪按图 4 所示连接。图 4 伏安特性测试电路单击仿真开关，或执行菜单命令【仿真】→【运行】，运行仿真。双击 IV 分析仪，在弹出的【IV 分（3）析仪-XIV1】对话框中，可以观察二极管伏安特性曲线图形，如图 5所示图 5 二极管伏安特性测试曲线4.2 二极管整流电路实验二极管整流电路如图 6 所示，电源为 5V/1kHz 正弦波，示波器测得的波形如图 7 所示。从图 7 可看出，在输入信号的正半周，电阻 R1 电压波形和电源相同，二极管导通；在输入信号的负半周，电阻 R1 电压为零，二极管截止，这与二极管的单向导电性相符合。13精品文档---下载后可任意编辑XSC1D1V1 1N1202CR15 Vrms1kΩ1kHz0°图 6 二极管整流电路图 7 二极管整流波形4.3 桥式整流图 8 桥式整流电路图 9 桥式整流电路波形在桥式整流电路中，如图 8 所示，无论输入电压是正半周还是负半周，负载的电流方向始终是一个方向，负载的直流电压 Uoi。用示波器通道 A 测量输入电压，通道 B 测量负载电压，测得的波形如图 9 所示。从图中可以看出，负载上的电压与电源电压频率相同，无论电源是正半周还是负半周，负载上的电压都是正的。在图中游标位置测得的电压 Ui，Uo，和理论分析Uoi相一致。4.4 滤波电路仿真实验电容滤波仿真实验电路如图 10 所示，在负载 R1 上接入开关 J1，仿真时，用空格键控制开关的状态。用示波...
