水电安装施工组织设计VIP免费

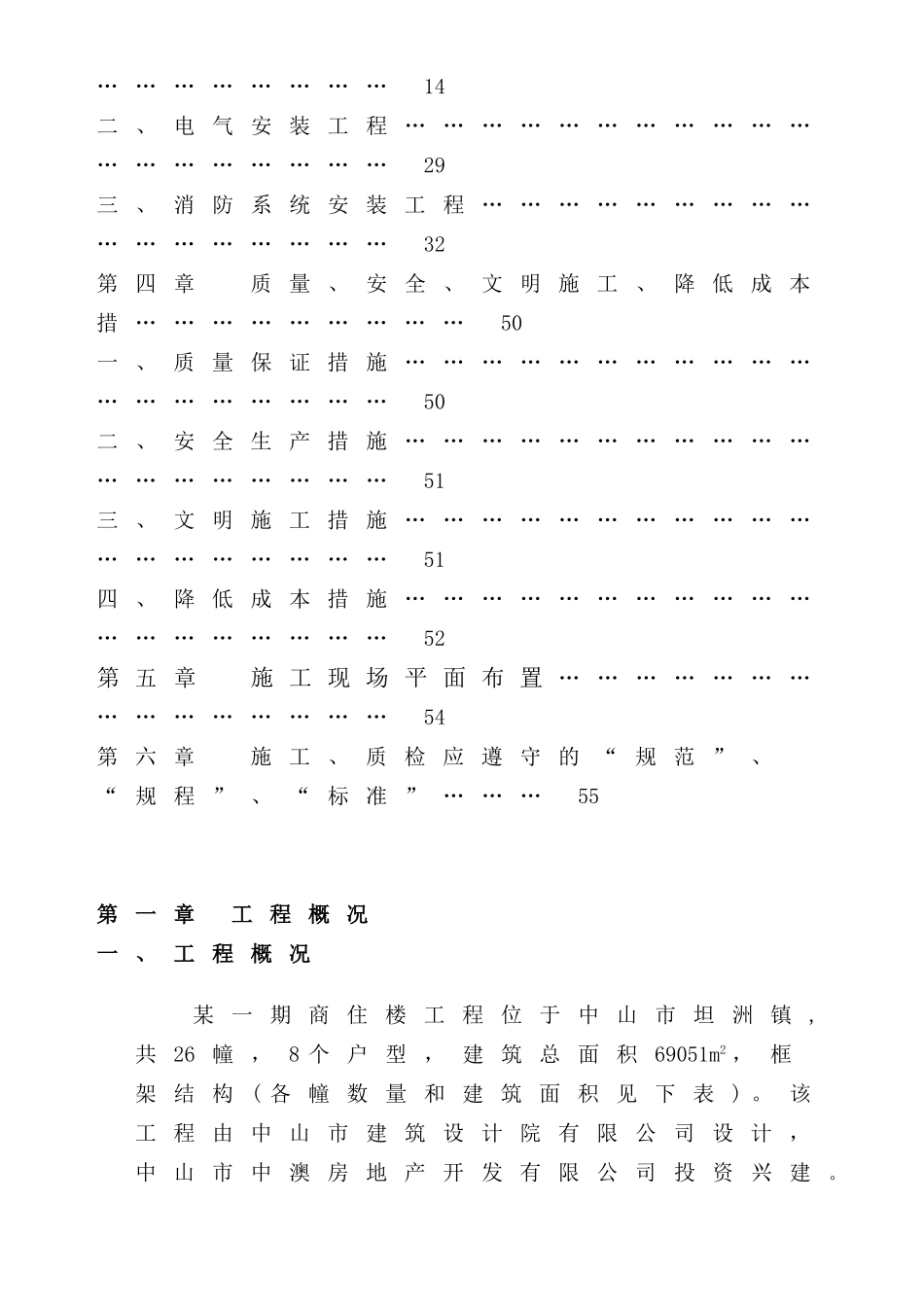

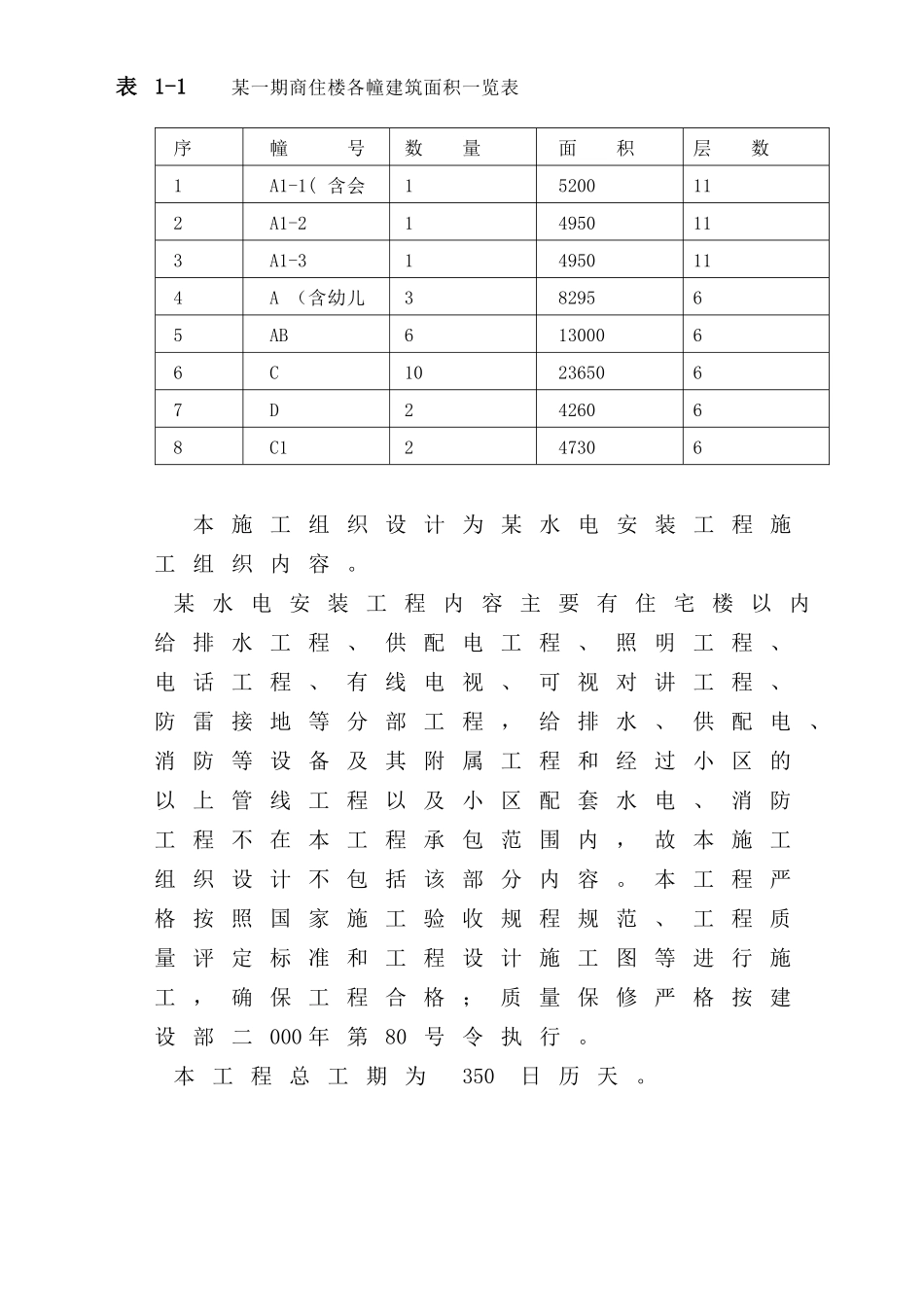

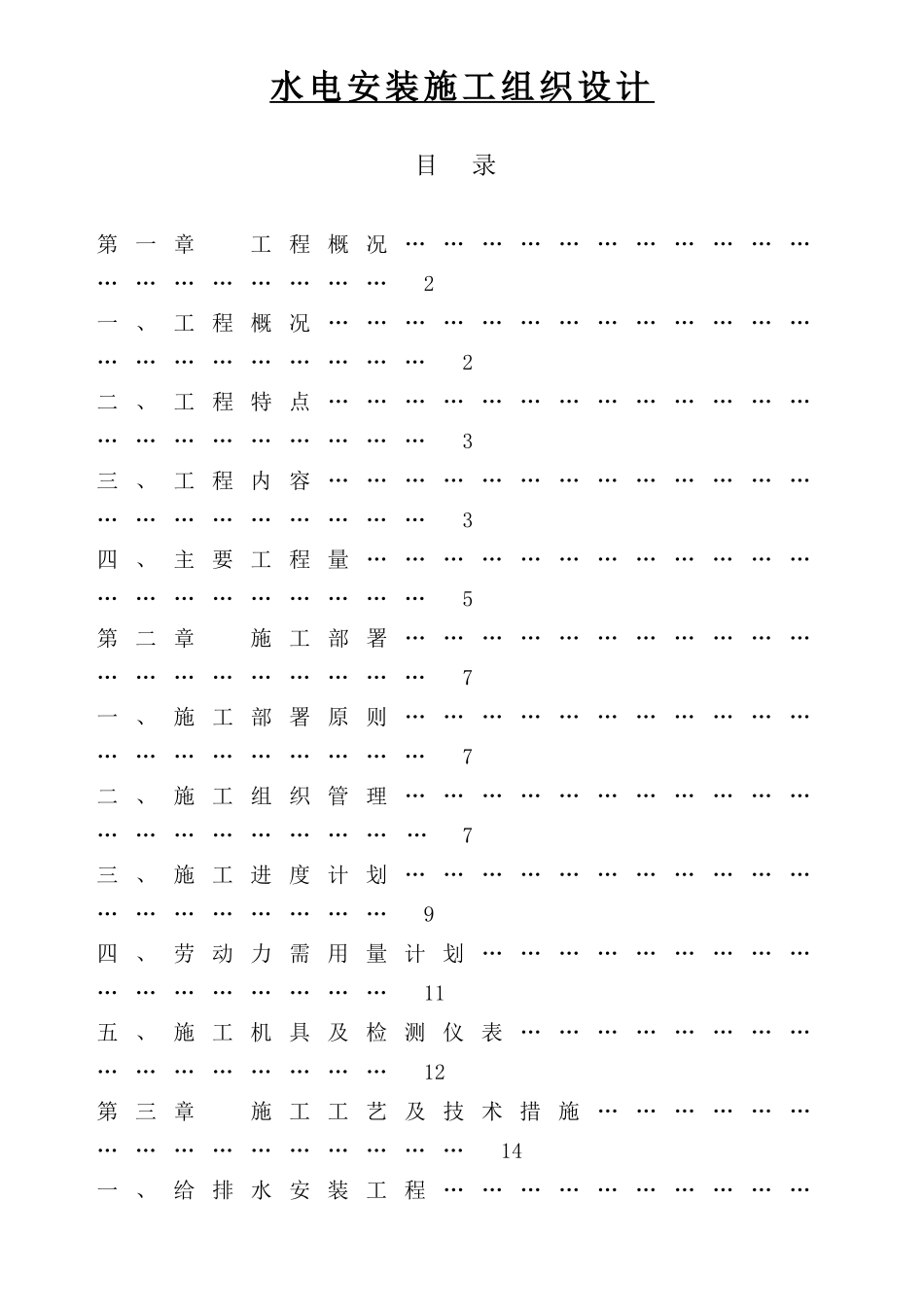

水电安装施工组织设计目录第一章工程概况…………………………………………………2一、工程概况…………………………………………………………2二、工程特点…………………………………………………………3三、工程内容…………………………………………………………3四、主要工程量………………………………………………………5第二章施工部署……………………………………………………7一、施工部署原则……………………………………………………7二、施工组织管理……………………………………………………7三、施工进度计划…………………………………………………9四、劳动力需用量计划……………………………………………11五、施工机具及检测仪表…………………………………………12第三章施工工艺及技术措施…………………………………………14一、给排水安装工程………………………………………………14二、电气安装工程…………………………………………………29三、消防系统安装工程……………………………………………32第四章质量、安全、文明施工、降低成本措………………………50一、质量保证措施…………………………………………………50二、安全生产措施…………………………………………………51三、文明施工措施…………………………………………………51四、降低成本措施…………………………………………………52第五章施工现场平面布置………………………………………54第六章施工、质检应遵守的“规范”、“规程”、“标准”………55第一章工程概况一、工程概况某一期商住楼工程位于中山市坦洲镇,共26幢，8个户型，建筑总面积69051m2，框架结构(各幢数量和建筑面积见下表)。该工程由中山市建筑设计院有限公司设计，中山市中澳房地产开发有限公司投资兴建。表1-1某一期商住楼各幢建筑面积一览表序幢号数量面积层数1A1-1(含会15200112A1-214950113A1-314950114A（含幼儿3829565AB61300066C102365067D2426068C1247306本施工组织设计为某水电安装工程施工组织内容。某水电安装工程内容主要有住宅楼以内给排水工程、供配电工程、照明工程、电话工程、有线电视、可视对讲工程、防雷接地等分部工程，给排水、供配电、消防等设备及其附属工程和经过小区的以上管线工程以及小区配套水电、消防工程不在本工程承包范围内，故本施工组织设计不包括该部分内容。本工程严格按照国家施工验收规程规范、工程质量评定标准和工程设计施工图等进行施工，确保工程合格；质量保修严格按建设部二000年第80号令执行。本工程总工期为350日历天。二、工程特点1．该工程为多层和小高层组成的小区住宅楼工程，幢数多，各工种作业地点变化大，施工中容易造成窝工和施工机具周转频繁，从而浪费人工和机械利用率低。2．工程预留预埋量大，暗装在楼地面、墙体内的管路众多，使管线容易交叉重叠，容易对土建结构造成严重影响。安装与土建相互配合极为重要。3．该住宅楼防雷为三级防雷，接地电阻Rj≤30欧，电气接地电阻Rj≤4欧，联合接地电阻值Rj≤4欧姆，对A1-1、A1-2、A1-3幢楼高已超过30米，而本工程未设计30米以上的门窗、金属栏杆、屋面金属构架接地，按建筑物防雷施工质量验收规范（GB50058－94）的要求，该部分须增设防雷接地。4．从楼梯入口至各户的电气配管均集中暗敷于楼梯间的墙内，该部分土建砖砌体须加固。5．从卫生间出外墙的排水管易造成漏水，该部分是给排水施工中须特别注意的地方。三、工程内容1．管道部分（1）.A1-1、A1-2、A1-3幢生活给水系统沿竖向共分两个区，一层和五层为一个区，由市政给水管网直接供水，六层以上为一个区，由小区水泵给水管网供水，A、B、C、D、C1幢为一个区，由由市政给水管网直接供水。（2）.消防供水由小区室内消防水泵及气压罐系统加压给水。本工程未设自动喷淋系统（3）.排水为生活废水和生活污水分流系统，生活污水经化粪池局部处理后排入小区市政排水沟渠，生活废水经排水管收集后直接排入小区市政排水沟渠。（6）.雨水系统分天面雨水排水和阳台雨水排水两个部分,天面雨水由立管直接排入室外小区市政排水管网,阳台雨水由地漏汇集后经立管排...
