二级减速器课程设计运输机传动装置

二级减速器课程设计运输机传动装置_第1页
1/2

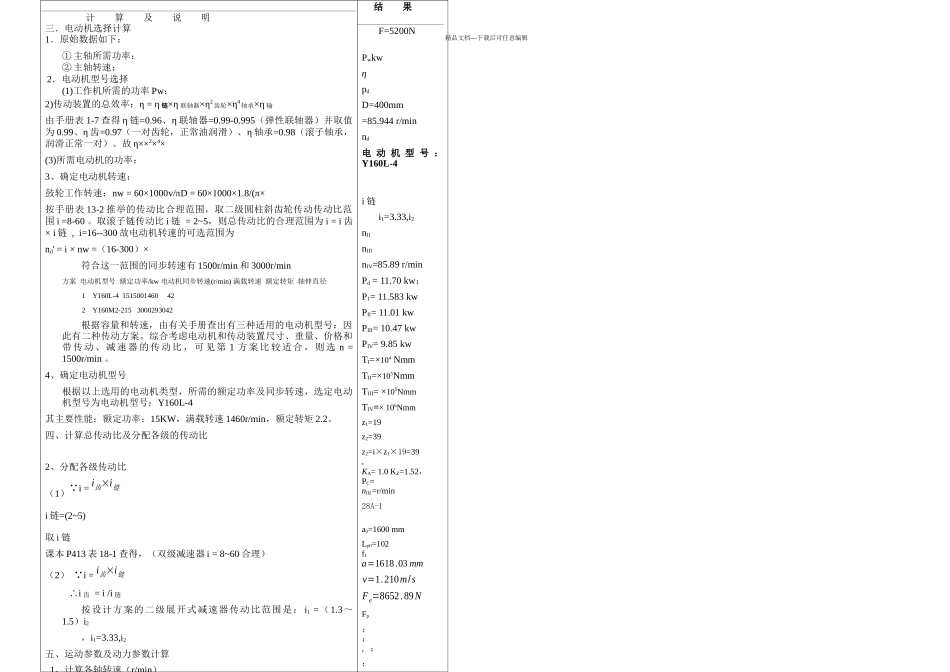

二级减速器课程设计运输机传动装置_第2页
2/2
计算说明书设计题目:运输机传动装置院系:机械学院班级:机设 081姓名:廉帅学号:0814242131指导老师:闫志琴 日期:2024-5-25 目 录一、设计任务书-----------------------------------------2二、传动方案分析---------------------------------------2三、电动机的选择计算-----------------------------------3四、总传动比的确定和各级传动比的分配-------------------4五、运动和动力参数的计算-------------------------------4六、传动零件的设计-------------------------------------5七、轴的设计和计算------------------------------------14八、滚动轴承的选择和计算------------------------------20九、键连接的选择和计算--------------------------------22十、联轴器的选择和计算--------------------------------24十、润滑和密封的说明--------------------------------24十二、拆装和调整的说明--------------------------------25十三、减速箱体的附件和装配说明----------------------------25十四、设计小节----------------------------------------26十五、参考资料----------------------------------------26精品文档---下载后可任意编辑 计 算 及 说 明三.电动机选择计算1.原始数据如下:① 主轴所需功率:② 主轴转速:2.电动机型号选择(1)工作机所需的功率 Pw:2)传动装置的总效率:η = η 链×η 联轴器×η2 齿轮×η4 轴承×η 输由手册表 1-7 查得 η 链=0.96、η 联轴器=0.99-0.995(弹性联轴器)并取值为 0.99、η 齿=0.97(一对齿轮,正常油润滑)、η 轴承=0.98(滚子轴承,润滑正常一对)。故 η××2×4×(3)所需电动机的功率:3、确定电动机转速:鼓轮工作转速:nw = 60×1000v/πD = 60×1000×1.8/(π×按手册表 13-2 推举的传动比合理范围,取二级圆柱斜齿轮传动传动比范围 i =8-60 。取滚子链传动比 i 链 = 2~5,则总传动比的合理范围为 i = i 齿× i 链 , i=16--300 故电动机转速的可选范围为nd' = i × nw =(16-300)×符合这一范围的同步转速有 1500r/min 和 3000r/min方案 电动机型号 额定功率/kw 电动机同步转速(r/min) 满载转速 额定转矩 轴伸直径 1 Y160L-4 1515001460 42 2 Y160M2-215 3000293042根据容量和转速,由有关手册查出有三种适用的电动机型号:因此有二种传动方案。综合考虑电动机和传动装置尺...
