二级圆柱齿轮减速器设计计算说明书

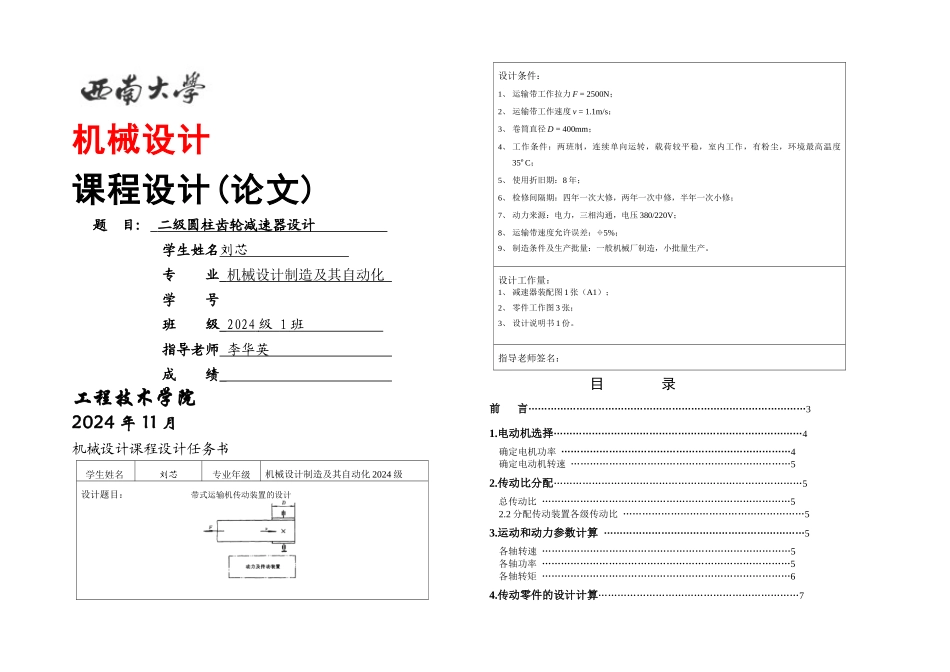

二级圆柱齿轮减速器设计计算说明书_第1页
1/14

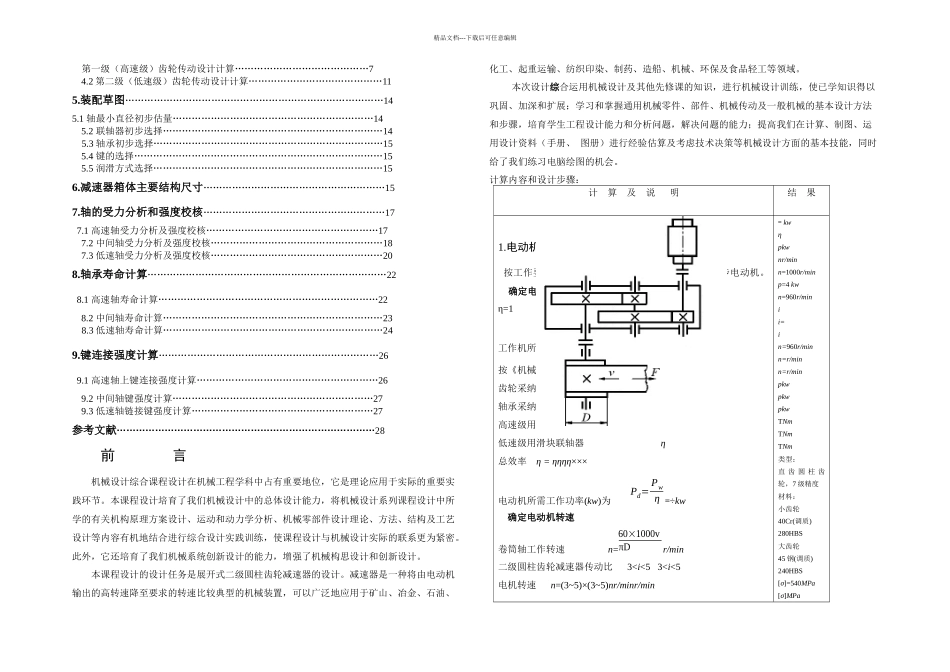

二级圆柱齿轮减速器设计计算说明书_第2页
2/14

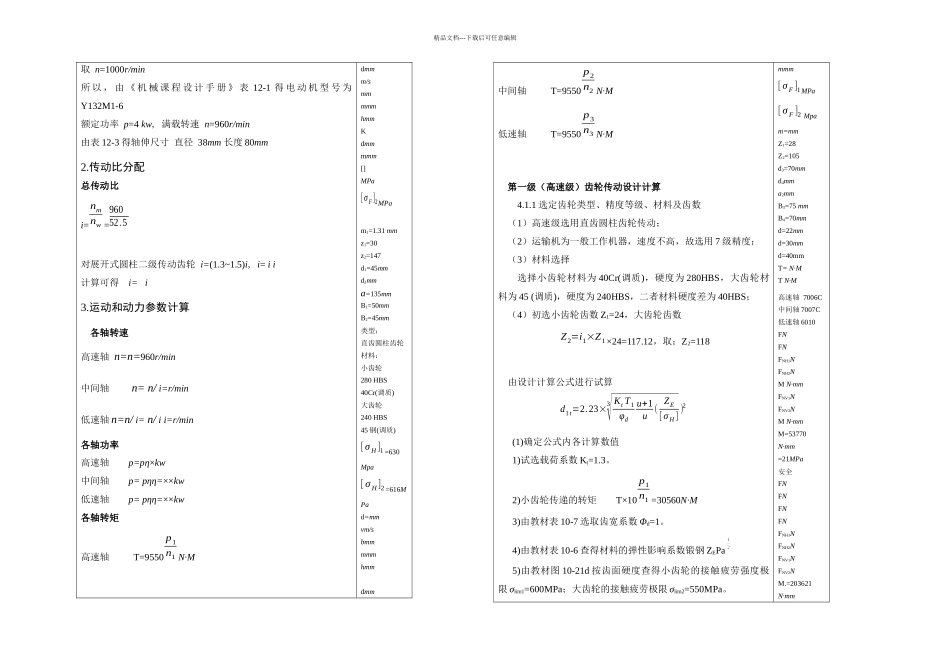

二级圆柱齿轮减速器设计计算说明书_第3页
3/14
机械设计课程设计(论文)题 目: 二级圆柱齿轮减速器设计 学生姓名刘芯 专 业_ 机械设计制造及其自动化 学 号班 级_ 2024 级 1 班 指导老师 李华英 成 绩_ 工程技术学院2024 年 11 月机械设计课程设计任务书学生姓名刘芯专业年级机械设计制造及其自动化 2024 级设计题目: 带式运输机传动装置的设计设计条件:1、 运输带工作拉力 F = 2500N;2、 运输带工作速度 v = 1.1m/s;3、 卷筒直径 D = 400mm;4、 工作条件:两班制,连续单向运转,载荷较平稳,室内工作,有粉尘,环境最高温度35ºC; 5、 使用折旧期:8 年;6、 检修间隔期:四年一次大修,两年一次中修,半年一次小修;7、 动力来源:电力,三相沟通,电压 380/220V;8、 运输带速度允许误差:5%;9、 制造条件及生产批量:一般机械厂制造,小批量生产。设计工作量:1、 减速器装配图 1 张(A1);2、 零件工作图 3 张;3、 设计说明书 1 份。指导老师签名: 目 录前 言……………………………………………………………………………31.电动机选择……………………………………………………………………4确定电机功率 ………………………………………………………………4确定电动机转速 ……………………………………………………………52.传动比分配……………………………………………………………………5总传动比 ……………………………………………………………………52.2 分配传动装置各级传动比 …………………………………………………53.运动和动力参数计算 ………………………………………………………5各轴转速 ……………………………………………………………………5各轴功率 ……………………………………………………………………5各轴转矩 ……………………………………………………………………64.传动零件的设计计算………………………………………………………7精品文档---下载后可任意编辑第一级(高速级)齿轮传动设计计算……………………………………74.2 第二级(低速级)齿轮传动设计计算……………………………………115.装配草图………………………………………………………………………145.1 轴最小直径初步估量………………………………………………………145.2 联轴器初步选择……………………………………………………………145.3 轴承初步选择……………………………………………...
