二级齿轮减速箱的总体设计

二级齿轮减速箱的总体设计_第1页
1/33
二级齿轮减速箱的总体设计_第2页
2/33
二级齿轮减速箱的总体设计_第3页
3/33

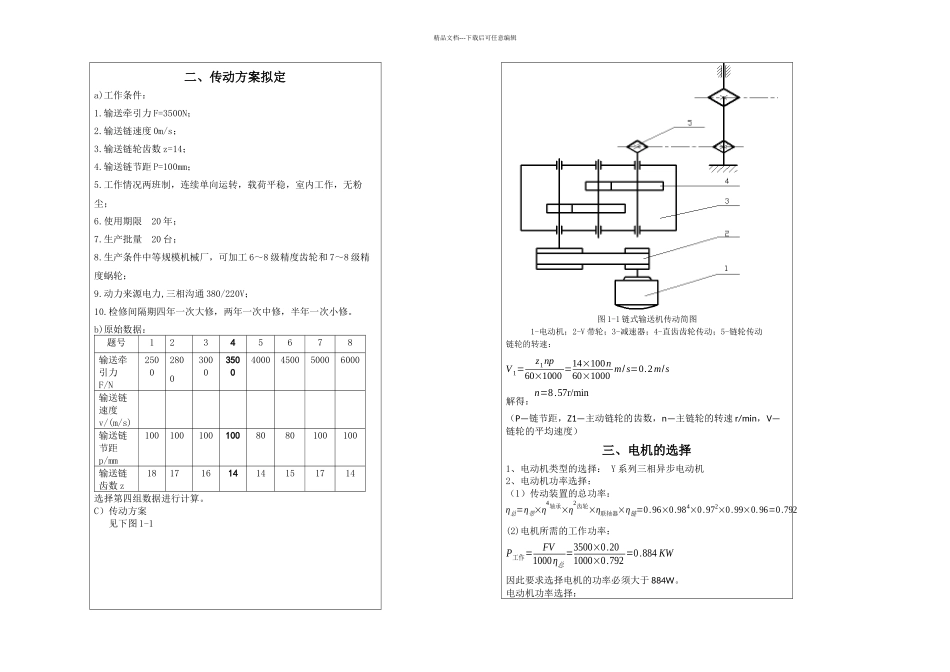

精品文档---下载后可任意编辑课程设计报告设计题目:链式输送机传动装置 专业班级: XX姓 名:XX学号:XX指导老师:XX完成日期: XX一、课程设计任务书设计题目链式输送机传动装置的设计学生姓名XX所在院系机电学院专业、年级、班XX设计要求:设计链式输送机传动装置原始数据:题号12345678输送牵引力 F/N25002800300035004000450050006000输送链速度 v/(m/s)输送链节距 p/mm1001001001008080100100输送链齿数 z1817161414151714已知条件:1.输送牵引力 F=3500N;2.输送链速度 0m/s;3.输送链轮齿数 z=14;4.输送链节距 P=100mm;5.工作情况 两班制,连续单向运转,载荷平稳,室内工作,无粉尘;6.使用期限 20 年;7.生产批量 20 台;8.生产条件 中等规模机械厂,可加工 6~8 级精度齿轮和 7~8 级精度蜗轮;9.动力来源 电力,三相沟通 380/220V;10.检修间隔期 四年一次大修,两年一次中修,半年一次小修。精品文档---下载后可任意编辑二、传动方案拟定a)工作条件:1.输送牵引力 F=3500N;2.输送链速度 0m/s;3.输送链轮齿数 z=14;4.输送链节距 P=100mm;5.工作情况两班制,连续单向运转,载荷平稳,室内工作,无粉尘;6.使用期限 20 年;7.生产批量 20 台;8.生产条件中等规模机械厂,可加工 6~8 级精度齿轮和 7~8 级精度蜗轮;9.动力来源电力,三相沟通 380/220V;10.检修间隔期四年一次大修,两年一次中修,半年一次小修。b)原始数据:题号12345678输送牵引力F/N25002800300035004000450050006000输送链速度v/(m/s)输送链节距p/mm1001001001008080100100输送链齿数 z1817161414151714选择第四组数据进行计算。C)传动方案见下图 1-1图 1-1 链式输送机传动简图1-电动机;2-V 带轮;3-减速器;4-直齿齿轮传动;5-链轮传动链轮的转速:V 1=z1np60×1000 =14×100n60×1000 m/ s=0.2m/s解得:n=8.57r/min(P—链节距,Z1—主动链轮的齿数,n—主链轮的转速 r/min,V—链轮的平均速度)三、电机的选择1、电动机类型的选择: Y 系列三相异步电动机2、电动机功率选择:(1)传动装置的总功率:η总=η带×η4轴承×η2齿轮×η联轴器×η链=0.96×0.984×0.972×0.99×0.96=0.792(2)电机所需的工作功率:P工作=FV1000η总=3500×0.201000×0.792 =0.884 KW因此要求选择电机的功率必须大于 884W。电动机功率选择:精品文档---下载后可任意编辑因此要求选择电机的功率必须大于 838W。根据工作要求选择...
