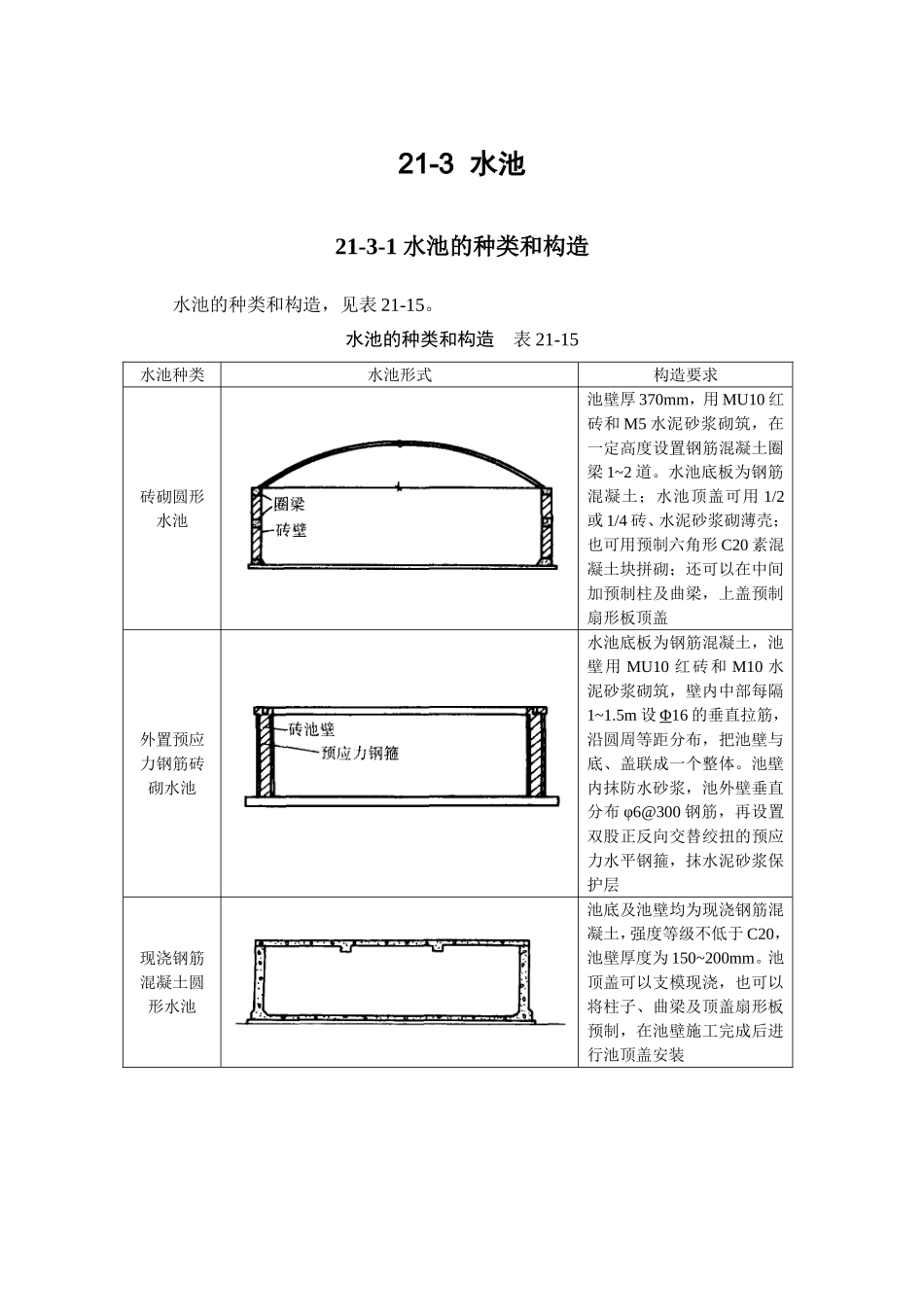

21-3水池21-3-1水池的种类和构造水池的种类和构造，见表21-15。水池的种类和构造表21-15水池种类水池形式构造要求砖砌圆形水池池壁厚370mm，用MU10红砖和M5水泥砂浆砌筑，在一定高度设置钢筋混凝土圈梁1~2道。水池底板为钢筋混凝土；水池顶盖可用1/2或1/4砖、水泥砂浆砌薄壳；也可用预制六角形C20素混凝土块拼砌；还可以在中间加预制柱及曲梁，上盖预制扇形板顶盖外置预应力钢筋砖砌水池水池底板为钢筋混凝土，池壁用MU10红砖和M10水泥砂浆砌筑，壁内中部每隔1~1.5m设Φ16的垂直拉筋，沿圆周等距分布，把池壁与底、盖联成一个整体。池壁内抹防水砂浆，池外壁垂直分布φ6@300钢筋，再设置双股正反向交替绞扭的预应力水平钢箍，抹水泥砂浆保护层现浇钢筋混凝土圆形水池池底及池壁均为现浇钢筋混凝土，强度等级不低于C20，池壁厚度为150~200mm。池顶盖可以支模现浇，也可以将柱子、曲梁及顶盖扇形板预制，在池壁施工完成后进行池顶盖安装钢筋混凝土矩形水池全现浇矩形水池池壁厚度一般为300~500mm，池身较长时，应配置温度应力钢筋，设置“后浇缝”，增加“滑动层”和“压缩层”，在容易开裂部位设置“暗梁”装配式矩形水池池底板为现浇池壁做成L形壁板，厚150~250mm，池壁与池底的接头留在池底板上，接头宽度一般为400~500mm钢筋混凝土预制装配圆形水池水池底板及壁槽为现浇钢筋混凝土，强度等级不低于C20。壁槽深度一般为250mm，池壁为180~250mm厚的预制板，宽度1~1.5m（弧形），两板接头侧面带凹形槽、用C40混凝土灌缝。柱子、曲梁、扇形板均为预制安装，有时为了增强整体性，池顶盖也可采用现浇钢筋混凝土预应力钢筋混凝土水池水池底板及壁槽为现浇钢筋混凝土，强度等级一般不低于C20。池壁可用150~200mm厚的预应力板或200~250mm厚的非预应力板，池顶构造同装配式水池。但在池壁外侧增加水平方向的预应力钢丝或钢筋，喷涂40mm厚的水泥砂浆后涂刷防水涂料，顶板面上铺35~40mm厚的C20细石混凝土找平层，再铺二毡三油防水层21-3-2水池施工方法21-3-2-1砖砌圆形水池施工1．池壁与底板的结合砖壁与底板的连接处应注意结合好，因此在底板混凝土初凝之前，沿砖壁位置按设计要求尺寸将底板表面拉毛，同时铺砌一皮湿润的砖，嵌入深度2~3cm，并用1：2水泥砂浆灌缝，再砌几皮砖作为环梁的砖模，随即将环梁混凝土浇筑完毕。2．操作要求（1）池壁宜采用五顺一丁或三顺一丁的砌法，顺砖的搭接长度不宜少于10cm。径向竖缝应相互错开，不得通缝，并保证砂浆饱满。砌体砌好后，应用湿草袋覆盖。（2）砌体中如配置构造钢筋时，宜环向均匀地放置在砖砌体上，钢筋表面应铺2~3mm砂浆层。钢筋搭接长度应不小于24cm。同一层几根钢筋的接头应互相错开。倘有竖向配筋，应置于竖向砖缝处。（3）砖壁上不得留脚手洞，一切预埋件、预留孔均应在砌筑时一次做好。（4）穿墙套管应在砌筑池壁时，按设计位置、标高安放，并浇捣混凝土。（5）砖壁砌筑过程中，必须顺着圆周和线杆一皮一皮往上砌筑，并经常用中心桩和导线板检查圆周和垂直的准确。不得采用踏步式及马牙接头砌筑方法。3．砌薄壳顶盖施工圆形砖壁、砖薄壳结构，目前在500~600m3水池、粮仓、油罐工程上广泛应用。一般采用支模砌筑方法。砌筑红砖薄壳顶盖时，应沿水池壁四周逐圈砌筑，并用M10水泥砂浆灌缝，将砖缝填嵌严密，以增加壳体的整体性。当壳体全部砌筑完后，用1：2.5水泥砂浆压实抹光，覆盖浇水养护。也可采用预制蜂窝式无筋混凝土球壳顶盖，施工时可根据球壳尺寸预制需要用量的六角形及非六角形素混凝土块，如图21-57。砌筑时预制块的安装顺序如图21-58。混凝土预制块开口向上，混凝土预制块之间用C20细石混凝土灌缝，这种混凝土块之间现浇C20细石混凝土，如图21-58中的斜线部分。图21-57素混凝土预制块图21-58安装顺序21-3-2-2现浇钢筋混凝土圆形水池施工圆形混凝土水池施工中，常用的为立柱斜撑支模方法。某水池内径10m，壁高4.6m，壁厚200mm，采用无支撑支模施工方法，见图21-59。图21-59某水池无支撑支模施工先立内模，绑扎钢筋，再立外模。为了使模板有足够的强度、刚度和稳定性，内外模用拉结止水螺栓紧固，内模里圈用花篮螺丝、拉条拉紧...
