交流异步电动机软起动器的硬件设计

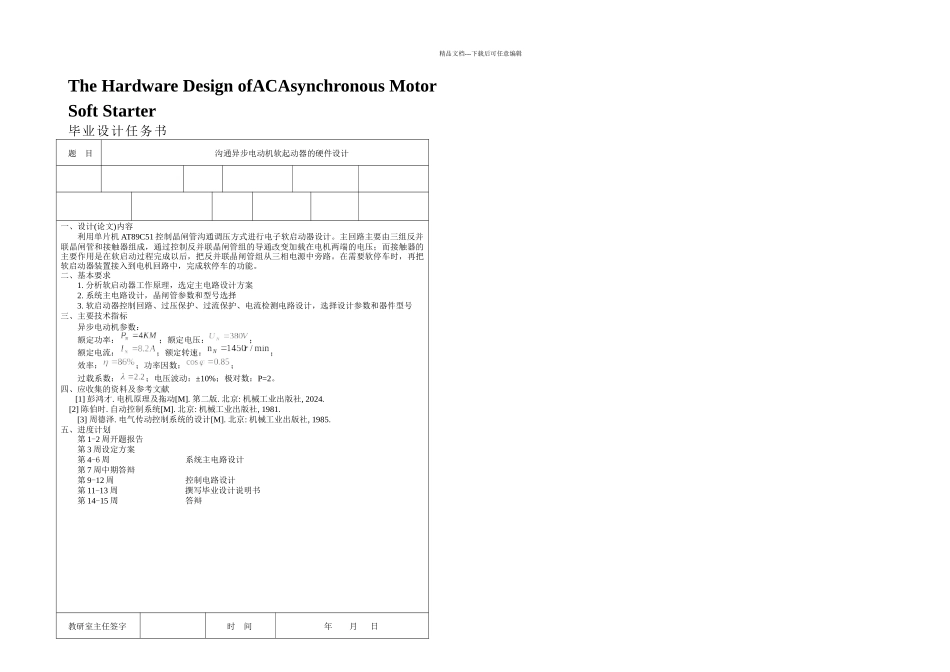

精品文档---下载后可任意编辑The Hardware Design ofACAsynchronous Motor Soft Starter毕业设计任务书题 目沟通异步电动机软起动器的硬件设计一、设计(论文)内容利用单片机 AT89C51 控制晶闸管沟通调压方式进行电子软启动器设计。主回路主要由三组反并联晶闸管和接触器组成，通过控制反并联晶闸管组的导通改变加载在电机两端的电压；而接触器的主要作用是在软启动过程完成以后，把反并联晶闸管组从三相电源中旁路。在需要软停车时，再把软启动器装置接入到电机回路中，完成软停车的功能。二、基本要求1. 分析软启动器工作原理，选定主电路设计方案2. 系统主电路设计，晶闸管参数和型号选择3. 软启动器控制回路、过压保护、过流保护、电流检测电路设计，选择设计参数和器件型号三、主要技术指标异步电动机参数： 额定功率：；额定电压：；额定电流：；额定转速：；效率：；功率因数：；过载系数：；电压波动：±10%；极对数：P=2。四、应收集的资料及参考文献 [1] 彭鸿才. 电机原理及拖动[M]. 第二版. 北京: 机械工业出版社, 2024. [2] 陈伯时. 自动控制系统[M]. 北京: 机械工业出版社, 1981.[3] 周德泽. 电气传动控制系统的设计[M]. 北京: 机械工业出版社, 1985.五、进度计划第 1-2 周开题报告第 3 周设定方案第 4-6 周 系统主电路设计第 7 周中期答辩第 9-12 周 控制电路设计第 11-13 周 撰写毕业设计说明书 第 14-15 周 答辩教研室主任签字时 间年 月 日精品文档---下载后可任意编辑毕业设计开题报告题 目沟通异步电动机软启动器的硬件设计一、讨论背景由于沟通异步电动机，特别是三相鼠笼式异步电动机，具有结构简单、制造容易、性价比高、坚固耐用、工作性能好等诸多优点，已经被广泛地应用于农业生产、厂矿企业、交通运输业、国防工业以及人们日常生活的各个领域。但是在启动过程中又存在着不少问题。电动机的启动过程是指当沟通异步电动机投入电网时，从静止状态一直加速到稳定状态的过程。启动电源和启动转矩是衡量电动机启动性能好坏的两个指标。在讨论启动的过程时，要求起动转矩要足够大，以保证电动机能够正常地起动，同时在保证一定大小起动转矩的前提下要求起动电流越小越好。目前异步电动机普遍采纳的起动方式是全压直接起动，但是这种方法优缺点各存在。优点是起动设备和操作简单，而且起动的转矩要比降压起动的方法大。缺点是起动时产生的冲击电流是其额定电流的 2 到 ...
