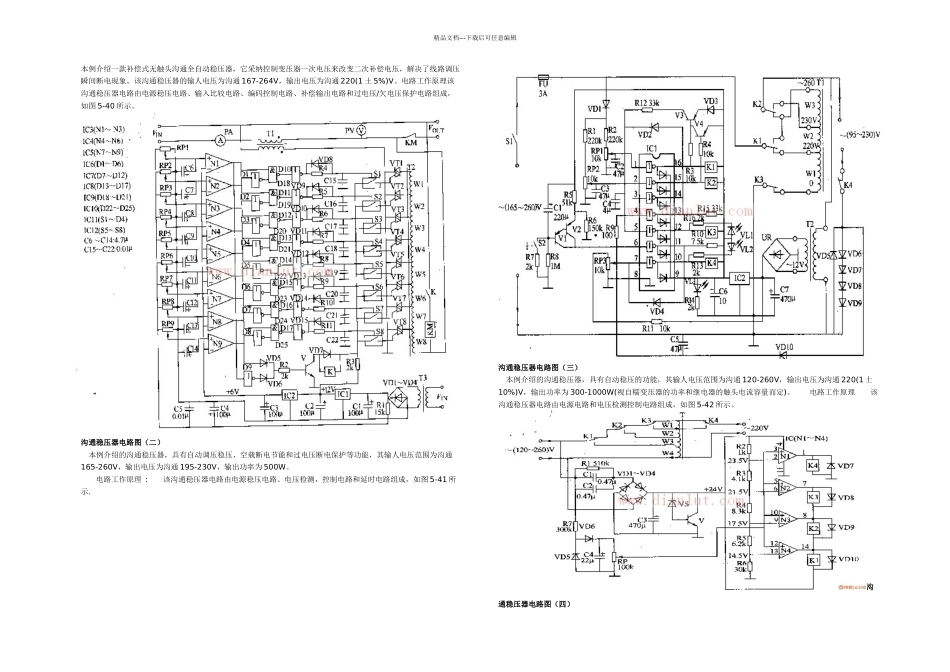

交流稳压器电路图_第1页
1/2

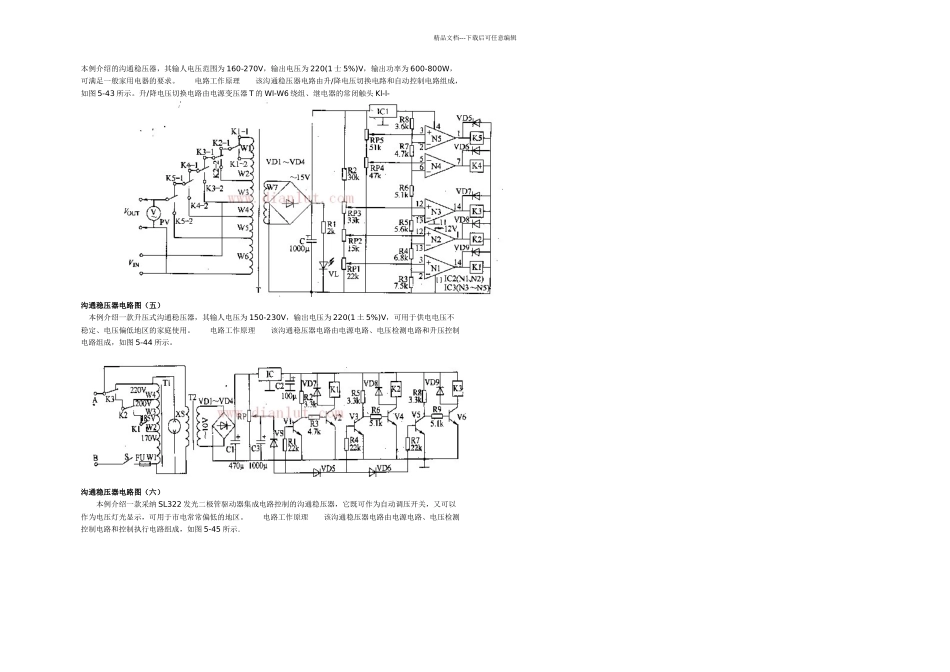

交流稳压器电路图_第2页
2/2
精品文档---下载后可任意编辑本例介绍一款补偿式无触头沟通全自动稳压器,它采纳控制变压器一次电压来改变二次补偿电压,解决了线路调压瞬间断电现象。该沟通稳压器的输人电压为沟通 167-264V,输出电压为沟通 220(1 土 5%)V。电路工作原理该沟通稳压器电路由电源稳压电路、输入比较电路、编码控制电路、补偿输出电路和过电压/欠电压保护电路组成,如图 5-40 所示。沟通稳压器电路图(二) 本例介绍的沟通稳压器,具有自动调压稳压、空载断电节能和过电压断电保护等功能,其输人电压范围为沟通165-260V,输出电压为沟通 195-230V,输出功率为 500W。 电路工作原理 : 该沟通稳压器电路由电源稳压电路、电压检测,控制电路和延时电路组成,如图 5-41 所示.沟通稳压器电路图(三) 本例介绍的沟通稳压器,具有自动稳压的功能,其输人电压范围为沟通 120-260V,输出电压为沟通 220(1 士10%)V,输出功率为 300-1000W(视自糯变压器的功率和继电器的触头电流容量而定)。 电路工作原理 该沟通稳压器电路由电源电路和电压检测控制电路组成,如图 5-42 所示。沟通稳压器电路图(四)精品文档---下载后可任意编辑本例介绍的沟通稳压器,其输人电压范围为 160-270V,输出电压为 220(1 士 5%)V,输出功率为 600-800W,可满足一般家用电器的要求。 电路工作原理 该沟通稳压器电路由升/降电压切换电路和自动控制电路组成,如图 5-43 所示。升/降电压切换电路由电源变压器 T 的 Wl-W6 绕组、继电器的常闭触头 Kl-l-沟通稳压器电路图(五) 本例介绍一款升压式沟通稳压器,其输人电压为 150-230V,输出电压为 220(1 土 5%)V,可用于供电电压不稳定、电压偏低地区的家庭使用。 电路工作原理 该沟通稳压器电路由电源电路、电压检测电路和升压控制电路组成,如图 5-44 所示。沟通稳压器电路图(六) 本例介绍一款采纳 SL322 发光二极管驱动器集成电路控制的沟通稳压器,它既可作为自动调压开关,又可以作为电压灯光显示,可用于市电常常偏低的地区。 电路工作原理 该沟通稳压器电路由电源电路、电压检测控制电路和控制执行电路组成,如图 5-45 所示.
