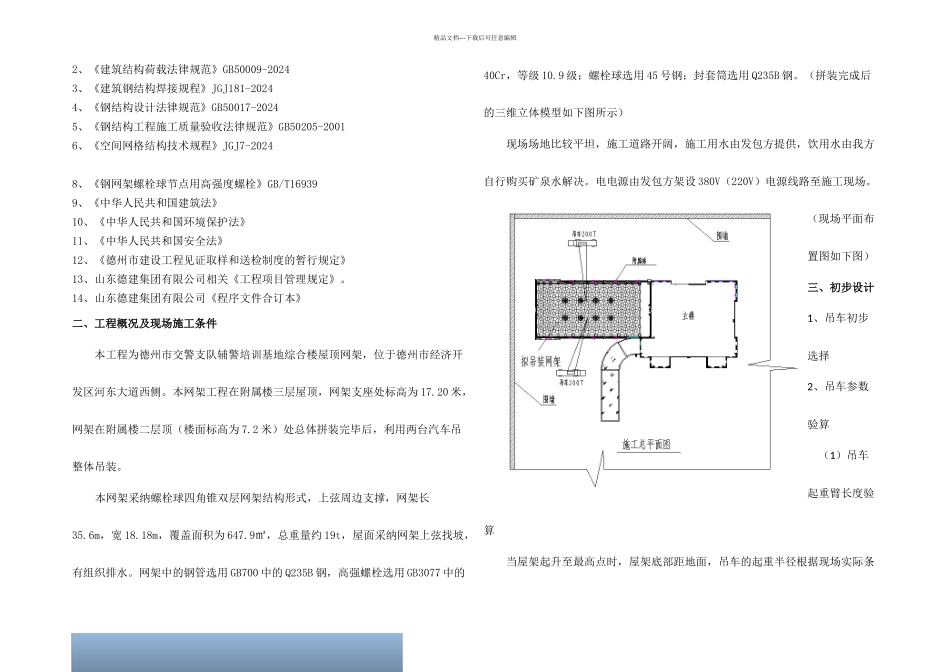

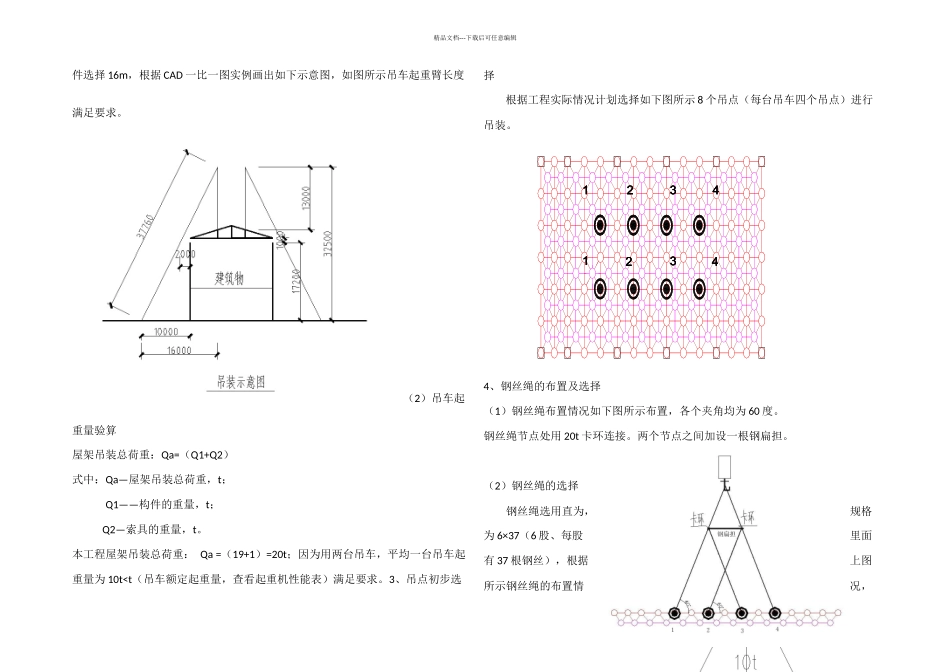

精品文档---下载后可任意编辑2、《建筑结构荷载法律规范》GB50009-20243、《建筑钢结构焊接规程》JGJ181-20244、《钢结构设计法律规范》GB50017-20245、《钢结构工程施工质量验收法律规范》GB50205-20016、《空间网格结构技术规程》JGJ7-20248、《钢网架螺栓球节点用高强度螺栓》GB/T169399、《中华人民共和国建筑法》10、《中华人民共和国环境保护法》11、《中华人民共和国安全法》12、《德州市建设工程见证取样和送检制度的暂行规定》13、山东德建集团有限公司相关《工程项目管理规定》。14、山东德建集团有限公司《程序文件合订本》二、工程概况及现场施工条件本工程为德州市交警支队辅警培训基地综合楼屋顶网架，位于德州市经济开发区河东大道西侧。本网架工程在附属楼三层屋顶，网架支座处标高为 17.20 米，网架在附属楼二层顶（楼面标高为 7.2 米）处总体拼装完毕后，利用两台汽车吊整体吊装。本网架采纳螺栓球四角锥双层网架结构形式，上弦周边支撑，网架长35.6m，宽 18.18m，覆盖面积为 647.9㎡，总重量约 19t，屋面采纳网架上弦找坡，有组织排水。网架中的钢管选用 GB700 中的 Q235B 钢，高强螺栓选用 GB3077 中的40Cr，等级 10.9 级；螺栓球选用 45 号钢；封套筒选用 Q235B 钢。（拼装完成后的三维立体模型如下图所示）现场场地比较平坦，施工道路开阔，施工用水由发包方提供，饮用水由我方自行购买矿泉水解决。电电源由发包方架设 380V（220V）电源线路至施工现场。（现场平面布置图如下图）三、初步设计1、吊车初步选择2、吊车参数验算（1）吊车起重臂长度验算当屋架起升至最高点时，屋架底部距地面，吊车的起重半径根据现场实际条精品文档---下载后可任意编辑件选择 16m，根据 CAD 一比一图实例画出如下示意图，如图所示吊车起重臂长度满足要求。（2）吊车起重量验算屋架吊装总荷重：Qa=（Q1+Q2）式中：Qa—屋架吊装总荷重，t；Q1——构件的重量，t； Q2—索具的重量，t。本工程屋架吊装总荷重： Qa =（19+1）=20t；因为用两台吊车，平均一台吊车起重量为 10t
